汽车传动系统用转向节接头结构设计

在商用车底盘与乘用车辆的转向传动链路中，转向节接头是衔接转向拉杆与转向节本体的核心受力部件，这类部件同时承担转向力矩传递、行驶过程中路面冲击载荷缓冲、以及悬挂跳动时的角度补偿作用，其结构可靠性直接决定车辆转向操控的精准度与行驶安全边界。从实际装车场景来看，这类接头多布置在车轮内侧的转向节臂端，周边需要避让刹车卡钳、轮毂轴承单元、减震器支座等部件，因此在结构设计阶段就需要严格控制外轮廓的突出量，避免转向极限位置与周边零部件发生运动干涉。

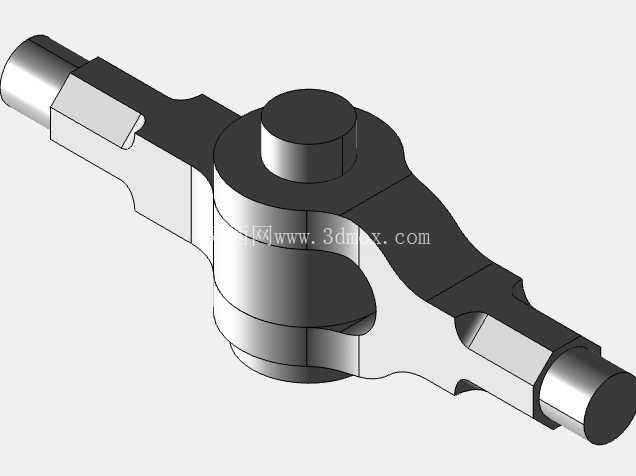

从功能特性上看，该接头采用对称式双轴伸结构，中间的回转主体为核心铰接部位，内部预留的铰接腔可配套销轴与衬套实现周向转动，两端的轴伸部位分别对应转向拉杆与转向节臂的安装接口，其中一侧轴伸设计有扁方定位结构，可在安装时限制接头自身的周向转动，保证铰接转动仅发生在中间主体部位，避免连接部位出现松旷偏转。这类结构的设计需要重点考量载荷传递路径的合理性，中间铰接部位的壁厚需要经过强度校核，在承受极限转向力矩时，最大应力需控制在材料屈服强度的70%以内，同时两端轴伸的过渡圆角需要做圆滑处理，避免应力集中导致的疲劳断裂问题，毕竟车辆行驶过程中接头会持续承受交变载荷，疲劳寿命是设计阶段的核心考核指标。

在设计思路层面，这类接头的建模首先需要确定铰接中心的位置，这个中心位置直接决定转向梯形的几何参数，会影响车辆转向时的内外轮转角关系，若中心位置偏差过大，会导致转向时轮胎出现异常磨损，甚至出现转向卡滞的问题。确定中心位置后，再根据周边安装空间确定中间主体的外径尺寸，中间主体的外径不能过大，否则会压缩内侧的转向避让空间，也不能过小，否则会降低铰接部位的结构强度，通常需要结合配套销轴的直径来确定主体壁厚，常规配套销轴直径在18-25mm区间时，主体壁厚需要保持在8-12mm才能满足强度要求。两端轴伸的长度需要根据连接部件的安装深度确定，轴伸过长会导致接头整体重量增加，提升簧下质量影响车辆操控性，过短则会导致连接配合长度不足，在大载荷冲击下出现连接脱开的风险，同时轴伸端部需要设计倒角结构，方便装配时的导向插入，降低装配难度。

从安装边界来看，该接头的安装需要满足三个方向的尺寸约束：轴向方向上，两端轴伸的同轴度公差需要控制在0.05mm以内，避免装配后出现别卡问题，影响铰接转动的灵活性；径向方向上，中间主体的外圆需要与周边部件保持至少10mm的安全间隙，应对车辆满载悬挂压缩时的位置偏移；转动角度上，铰接部位需要满足±35°的摆动角度要求，覆盖车辆转向与悬挂跳动时的最大角度需求。建模过程中需要对整个运动行程做干涉检查，模拟车轮从最左转向位到最右转向位、同时悬挂从最大上跳行程到最大下跳行程的全工况组合，确认接头在所有工况下都不会与周边零部件发生接触摩擦。

这类接头的材料通常选用40Cr调质钢，表面做磷化处理提升防锈能力，铰接配合面需要做高频淬火处理，硬度达到HRC45-50，提升耐磨性能，延长部件的使用寿命。在建模细节上，所有的棱边都需要做R0.5-R1mm的圆角处理，既可以消除加工过程中的毛刺锐边，避免装配时划伤操作人员，也可以进一步降低应力集中系数，提升部件的疲劳强度。中间铰接腔的内径尺寸需要与配套衬套做过盈配合设计，过盈量控制在0.02-0.04mm，保证衬套压装后不会出现转动松旷，同时衬套内孔与销轴的配合间隙控制在0.03-0.06mm，保证铰接转动灵活无卡滞。

在实际的结构优化过程中，还可以在中间主体的非受力面做适当的减重槽设计，在不降低结构强度的前提下减少部件重量，不过减重槽的位置需要避开载荷传递的主路径，不能影响主体的受力结构。两端轴伸的连接部位可以根据实际需求设计螺纹孔或者销孔，用于安装后的轴向定位，防止连接部件在使用过程中出现轴向窜动。整个模型的建模过程需要严格遵循机械设计的公差配合要求，所有配合尺寸都需要标注合理的公差带，保证加工后的部件可以直接用于装配验证，不需要二次修配。
