汽车阻尼系统端盖结构设计方案

在汽车底盘阻尼系统的配套零部件开发中，阻尼器端盖是承担阻尼介质密封、内部组件限位、外部安装定位的核心承载零件，这类零件多采用冲压工艺完成批量生产，其结构设计的合理性直接影响阻尼总成的服役寿命与整车NVH表现。从实际装车场景来看，这类端盖主要应用在汽车悬架阻尼器、车身附件阻尼缓冲结构、车门限位阻尼组件等位置，需要在持续的振动冲击、温度交变、介质侵蚀环境下保持结构稳定性，不能出现形变开裂、密封失效、定位偏移等问题。

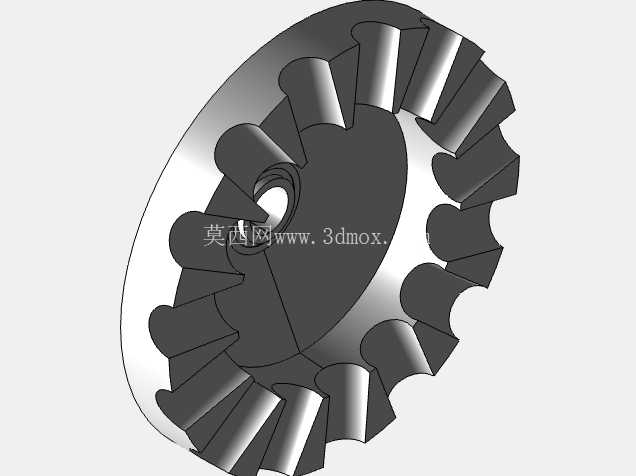

从结构功能特性来看，该端盖采用盘式带周向卡齿的结构设计，中心设置同轴定位凸台与安装孔，用于和阻尼器的中心活塞杆端配合定位，保证端盖与阻尼器筒体的同轴度，避免工作过程中出现偏磨导致的密封失效。周向均匀分布的弧形卡齿结构，一方面用于和阻尼器筒体的端部卡槽实现卡接定位，替代传统的焊接或者螺纹连接结构，减少装配工序的同时提升连接的抗冲击能力，在阻尼器往复伸缩的过程中，卡齿结构可以均匀承受周向与轴向的冲击载荷，避免应力集中导致的连接松脱；另一方面卡齿之间的间隙可以作为阻尼介质的回流缓冲通道，在阻尼器高速压缩的过程中，少量介质可以通过齿间间隙实现泄压缓冲，避免内部压力骤升损坏密封结构。端盖的盘体主体采用等厚冲压板材成型，盘面设置有环形的加强压痕，在不增加板材厚度的前提下提升盘体的结构刚度，减少冲压过程中的回弹变形，同时在工作过程中可以承受轴向的压力载荷，避免端盖受压出现凹陷变形。

从设计思路层面来看，这类冲压端盖的开发需要平衡成型工艺性与结构功能性的需求，首先要匹配冲压模具的成型工序，中心凸台采用拉延成型工艺，拉延深度控制在板材延伸率允许范围内，避免拉延过程中出现开裂；周向卡齿采用分步冲裁与翻边成型，保证每个卡齿的成型角度一致，齿形轮廓的公差控制在装配允许范围内，避免出现卡齿装配不到位或者卡接过紧导致筒体变形的问题。设计过程中需要重点考虑安装边界的尺寸匹配：端盖的外径尺寸需要和阻尼器筒体的内径保持过渡配合，配合公差控制在合理区间，既保证装配时可以顺利压入筒体端部，又不会出现配合间隙过大导致的介质泄漏；中心安装孔的尺寸与活塞杆端的定位轴径匹配，孔位的同轴度公差需要满足总成装配要求，避免端盖安装后出现偏斜，导致活塞杆运动过程中出现偏磨。周向卡齿的外轮廓尺寸需要和筒体端部的卡槽尺寸匹配，卡齿的倒角角度需要和卡槽的导入角一致，减少装配过程中的卡滞，同时保证卡接到位后卡齿与卡槽的接触面积足够，承受冲击载荷时不会出现齿根断裂。

在实际的建模与结构验证过程中，需要重点校核齿根位置的应力集中情况，因为卡齿在工作过程中持续承受交变冲击载荷，齿根位置如果圆角设计过小，很容易在服役过程中出现疲劳裂纹，因此齿根位置需要设置合理的过渡圆角，在不影响卡接装配的前提下尽可能增大圆角半径，降低应力集中系数。同时端盖的盘面平面度需要满足密封要求，和密封件接触的环形区域不能有冲压划痕、起皱等缺陷，平面度公差控制在密封件的压缩量补偿范围内，保证密封件受压均匀，避免出现局部密封失效。另外，这类冲压件的板材选型需要匹配使用场景的强度要求，根据阻尼器的额定载荷选择对应厚度与牌号的冲压钢板，在保证结构强度的前提下尽可能降低零件重量，符合汽车零部件轻量化的设计趋势。在模具开发阶段，这类零件的冲压工序需要包含落料、拉延、冲孔、冲齿、翻边、整形等多个工位，每个工位的定位基准需要保持统一，以中心孔作为主要定位基准，保证各个成型特征的位置度满足设计要求，减少批量生产过程中的尺寸波动。
