汽车内饰鞋垫成型开放式冲压模具结构

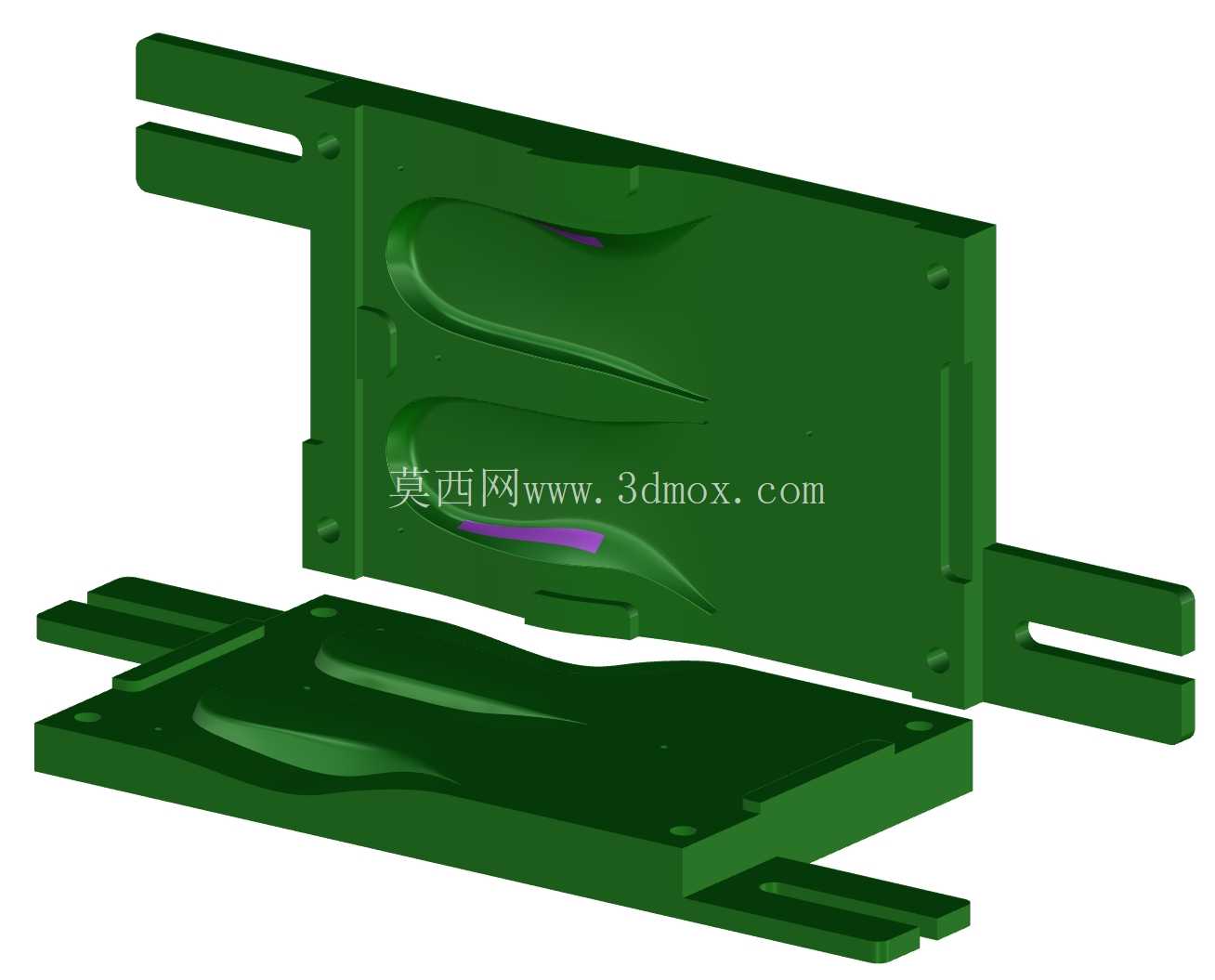

这套模具主要用于汽车内饰配套鞋垫部件的冲压成型工序，在汽车零部件冲压生产线上，属于内饰件冷冲压成型的专用工装，适配常规开式机械压力机的安装接口，可直接挂载在对应吨位的压机滑块与工作台面之间完成批量生产作业。从结构布局来看，模具采用上下模对合的开放式结构设计，上下模架两侧延伸出带安装槽的定位支耳，支耳上的长圆形安装孔可适配不同压机台面上的T型槽间距，安装时无需额外加工过渡连接板，直接通过T型螺栓即可完成模架的快速固定，安装边界可覆盖台面尺寸在800mm*600mm以内的通用开式压机，适配性较强。模腔部分完全按照汽车鞋垫的曲面轮廓做仿形加工，上下模型面的贴合间隙控制在0.1mm以内，合模时可直接对片状内饰卷材完成压型作业，成型后的鞋垫曲面弧度与设计要求完全匹配，不会出现局部起皱、成型不到位的问题。设计过程中特意将模架的导向结构集成在模腔两侧的本体上，没有额外加装独立导柱导套，一方面压缩了模具的整体闭合高度，可适配更小开档行程的压机，另一方面减少了模具的附属零件数量，日常维护时只需定期检查模面贴合度即可，无需频繁拆解导向部件做润滑保养。上下模的分型面沿着鞋垫产品的最大轮廓线设置，压型完成后开模时，产品不会粘黏在上模型腔上，可直接顺着下模的曲面弧度滑落，配合生产线的接料机构可实现连续化冲压作业，单工位的生产节拍可达到每分钟15-20件，完全满足汽车内饰件批量供货的产能要求。模架本体采用整体式钢板铣削加工而成，模腔部分做了表面淬火处理，硬度可达到HRC52-56，连续冲压10万次以内不会出现模面塌陷、磨损拉毛的问题，使用寿命可覆盖单一车型全生命周期的鞋垫部件生产需求。在实际生产场景中，这套模具可直接对接卷材自动送料架，送料步距可根据鞋垫的排布间距做调整，配合压机的连续行程控制，无需人工逐片放置料片，可大幅降低一线操作工人的劳动强度，同时减少人工放料带来的定位误差，提升产品成型的一致性。模具两侧的安装支耳除了承担固定功能外，还预留了安全传感器的安装孔位，可加装光电感应装置，当检测到模腔之间有异物或者人手误入时，可直接触发压机急停信号，满足冲压生产的安全规范要求。模面的曲面过渡区域全部做了圆角抛光处理，没有尖锐的棱角，压型过程中不会划伤内饰材料的表面，成型后的产品表面光滑无压痕，可直接进入后续的包边、裁切工序，无需额外做表面打磨处理。从安装调试的角度来看，这套模具首次上机时，只需将上下模分别固定在压机滑块和工作台面，通过薄纸压印的方式调整合模间隙，确保整个模腔面的间隙均匀一致即可投入生产，调试周期不超过2小时，相比带复杂抽芯结构的成型模具，调试难度大幅降低，对一线调模工人的技术要求也更宽松。日常生产过程中，每班作业结束后只需将模面的残留碎屑清理干净，涂抹少量防锈油即可完成日常保养，无需拆解模架做深度维护，运维成本较低。在产品换型时，如果是同系列不同弧度的鞋垫产品，只需更换模芯部分即可，模架部分可通用，可大幅降低同系列产品的模具开发成本，缩短模具开发周期。
