汽车冲压成型车轮支撑连接组件结构

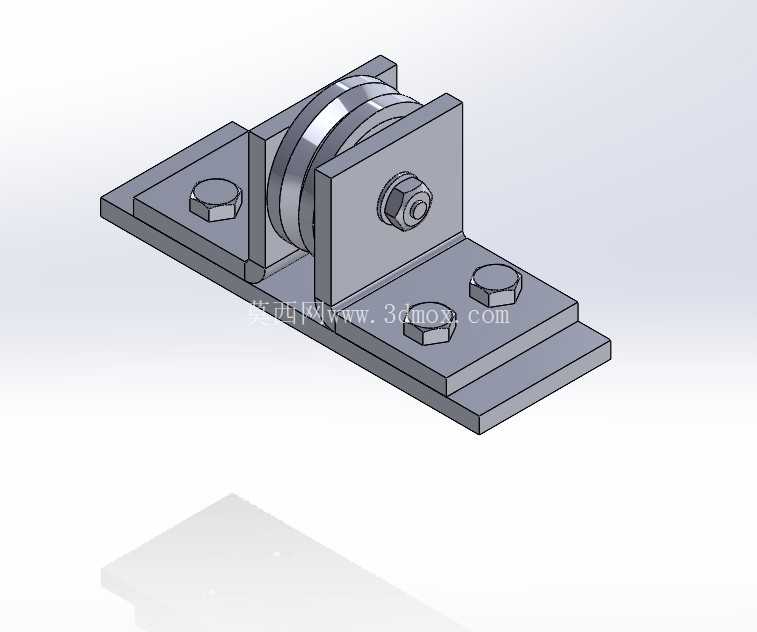

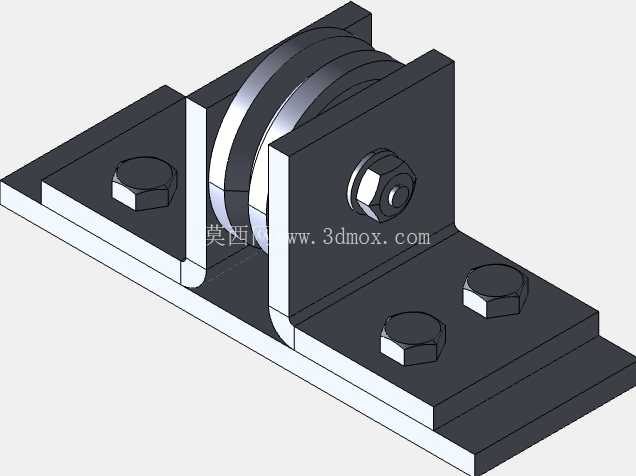

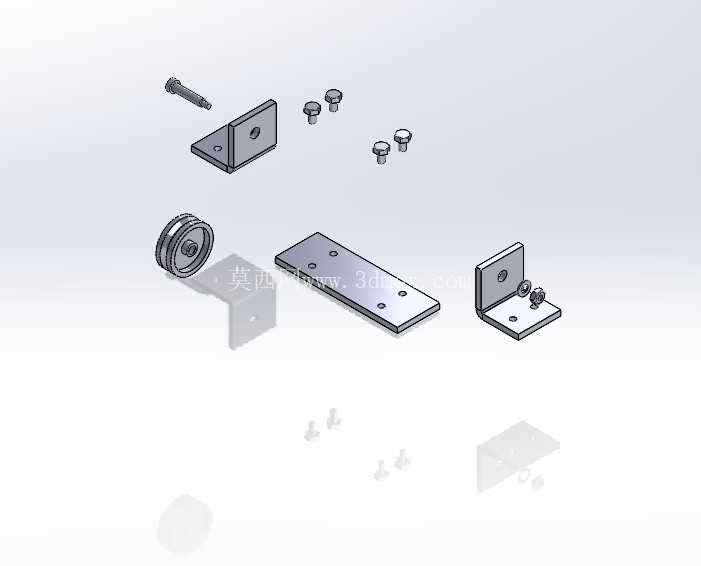

这套车轮支撑组件主要面向低速工装转运设备、轻型自动化输送线的从动轮支撑场景设计，也可适配小型AGV车体、工位周转台车的行走轮安装需求，核心作用是为行走滚轮提供稳定的安装基准，同时将滚轮承载的竖向载荷、行进过程中的侧向冲击力均匀传递到设备主体框架上，避免局部应力集中导致的结构变形。从结构组成来看，整套组件包含L型主支撑角座、长条形安装垫板、带轴承的从动滚轮、配套的螺栓紧固件以及侧装限位小支架几个部分，各零件之间全部采用螺栓连接的方式装配，没有焊接结构，既方便后期维护更换磨损件，也能通过调整垫片厚度、螺栓锁紧位置适配不同的安装高度需求。

设计过程中优先考虑了冲压工艺的成型可行性，所有钣金类零件都采用等厚薄钢板冲压成型，折弯处预留了合理的内R角，避免冲压过程中出现弯裂、回弹超差的问题，安装孔位全部采用冲孔工艺加工，孔位公差控制在±0.1mm范围内，保证装配时螺栓能够顺利穿入，不需要现场二次扩孔。主支撑角座的两个垂直折弯面上分别设计了滚轮安装孔和框架连接孔，其中滚轮安装孔位做了局部翻边强化处理，提升孔位的抗挤压强度，避免滚轮轴长期受力后出现孔位变形、滚轮晃动的问题；长条形安装垫板上设计了多组等距排列的安装孔，既可以通过不同孔位的组合调整滚轮的前后安装位置，也能分散支撑点的载荷，避免设备框架的薄壁板材被螺栓压溃。

从安装边界来看，整套组件装配完成后，横向最大占用尺寸不超过160mm，竖向安装高度可通过垫板的搭配在80mm到120mm之间调整，滚轮突出支撑座底面的高度为45mm，适配直径60mm的包胶从动滚轮，单组组件的额定静承载能力可达80kg，四组搭配使用时能够满足300kg以内的设备承载需求。侧装的小型限位支架主要用于约束滚轮轴的轴向窜动，支架上预留的紧定螺钉孔可以在滚轮安装到位后顶紧轴端，避免设备行进过程中滚轮轴脱出，同时也能抵消一部分行进转向时产生的侧向力，防止滚轮出现偏磨。

在实际应用场景中，这类支撑组件不需要额外加工复杂的安装位，只需要在设备底部的框架梁上对应位置打出匹配的螺栓过孔，就可以直接通过螺栓锁紧固定，安装效率相比焊接式轮座提升60%以上，而且后期滚轮磨损后只需要松开侧支架的紧定螺钉，抽出滚轮轴即可更换新滚轮，不需要拆解整个支撑结构，大幅降低了设备运维的时间成本。设计时也充分考虑了不同使用场景的适配性，所有钣金件的边缘都做了去毛刺、钝化处理，避免安装维护过程中划伤操作人员，外露的螺栓头部全部采用内六角圆柱头结构，不会突出零件表面形成干涉，也能降低设备行进过程中螺栓被外部障碍物勾挂的风险。

整套结构的受力路径经过反复优化，滚轮承受的竖向载荷先传递到主支撑角座的水平折弯面，再通过垂直折弯面和安装垫板分散传递到设备框架的两个垂直安装面上，相比单面板式的轮座结构，载荷传递路径更合理，相同板材厚度下的结构刚度提升40%以上，长期承受交变载荷时也不容易出现焊缝开裂、板材疲劳变形的问题。针对冲压生产的工艺性，所有零件的外形都避免了尖锐的内角，冲裁轮廓的转角处都设计了R2以上的圆角，能够有效延长冲压模具的使用寿命，降低批量生产时的模具维护成本，零件的折弯方向也充分考虑了板材轧制纹理的方向，避免折弯线与轧制纹理平行导致的折弯开裂问题。
