汽车线束用九孔针管固定座结构设计

在汽车整车线束排布、燃油管路固定以及车载小型传感元件的安装工位中，这类带双侧安装耳的多孔针管座是十分常见的小尺寸承载构件，它的核心作用是为多根并行排布的细径针管、线束插针或者微型导气管提供统一的定位基准，避免车辆运行过程中因振动、拉扯导致的针管移位、密封失效或者线路接触不良问题。不同于常规的单孔管座，这款九孔布局的构件可以同时完成九路独立管路或者插针的固定，在紧凑的车载安装空间里能有效减少固定座的使用数量，降低装配工位的零件管理成本，也能让排布的管路更加整齐，减少相邻管路之间的干涉风险。

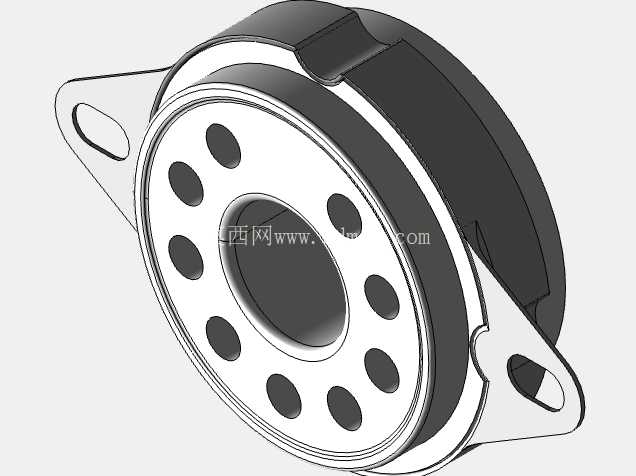

从结构设计的角度来看，这款构件采用了阶梯式的圆盘主体加双侧对称安装耳的布局，主体部分做了高低两层的台阶设计，下层的圆柱段可以嵌入安装面板的预制沉孔内，实现安装时的径向预定位，不需要额外的工装扶持就能完成初步对位，能有效提升产线装配的效率。上层圆盘上均匀环绕中心大孔排布了八个等径的小圆孔，中心位置预留了大尺寸的中心通孔，这个中心孔通常用来走主路管路或者核心的信号插针，周围八个小孔则对应分路的针管或者固定销，孔位的排布做了等角度均分设计，每一个小孔的中心到主体中心的距离完全一致，相邻孔之间的壁厚经过校核，既保证了足够的结构强度，避免冲压成型后孔位边缘出现开裂，也不会因为壁厚过大造成材料的浪费。

双侧的安装耳采用了向外延伸的平板结构，每个耳片上都预制了一个长圆形的安装过孔，这种长圆孔的设计是考虑到实际安装时的公差补偿需求——当安装面板上的预制螺柱位置存在小幅偏差时，长圆孔可以提供一定范围内的位置调整量，不需要对安装孔进行二次扩孔加工，就能顺利完成固定。安装耳和主体圆盘的衔接位置做了圆弧过渡处理，没有尖锐的直角结构，一方面是避免冲压成型时转角位置出现应力集中导致的零件断裂，另一方面也能防止装配过程中尖锐的边角划伤操作人员或者相邻的线束外皮。

在实际的选型应用中，这类针管座通常采用冲压工艺一体成型，材料多选用延展性较好的冷轧钢板或者镀锌钢板，成型后做表面钝化处理，提升耐锈蚀能力，适应车载环境下的温湿度变化以及可能的油污、盐雾侵蚀。设计时需要重点关注几个尺寸边界：首先是主体下层圆柱段的外径，这个尺寸必须和安装面板上的沉孔内径做间隙配合，单边间隙控制在0.1mm到0.2mm之间，既能保证顺利嵌入，也不会出现过大的晃动量；其次是安装耳的底面到主体上端面的高度差，这个尺寸决定了针管插入后的伸出长度，需要和对接的接头尺寸做匹配，避免出现针管插入过深导致的顶死，或者插入过浅导致的连接松脱；另外就是周围八个小孔的内径公差，通常控制在H7级别，保证针管穿入后不会出现过大的旷量，同时也不会因为孔径过小造成装配困难。

从安装边界来看，这款构件的整体外轮廓由主体圆盘和两个对称的安装耳组成，安装时需要在面板上预留的空间不仅要覆盖主体的投影面积，还要给两侧的安装耳留出足够的操作空间，方便紧固件的拧紧。两个安装耳的中心距是安装时的核心定位尺寸，设计时需要和面板上的固定点位置严格对应，配合长圆孔的调节量，可以覆盖大部分常规的安装公差要求。另外，主体下端面的平面度也有明确要求，需要保证和安装面板贴合后没有明显的缝隙，避免固定后出现倾斜，导致穿入的针管出现角度偏差，影响和对接端的同轴度。

在实际的工况下，这类针管座不仅要承受针管插入时的轴向力，还要承受车辆运行过程中持续的振动载荷，所以在结构设计时，主体圆盘和安装耳的衔接位置做了局部的加厚处理？不，冲压件的厚度是均匀的，所以是通过在衔接位置设置压筋来提升局部的结构刚度，避免长期振动下安装耳出现变形，导致固定松动。同时，孔位的边缘都做了微小的倒角处理，去除冲压产生的毛刺，防止毛刺刮伤穿入的针管外壁或者线束绝缘层，避免出现管路泄漏或者线路短路的隐患。

很多设计人员在选型这类小构件的时候，容易忽略孔位的排布角度和对接端的匹配性，实际上这款针管座的八孔环绕布局，是对应特定规格的多针接头设计的，孔位的角度偏差需要控制在±0.5度以内，否则会出现对接时个别针管无法对准插孔的问题，所以在建模阶段就需要对孔位的位置度做严格的约束，不能只做简单的阵列而忽略位置公差的要求。另外，中心大孔的作用除了走主路管路之外，在部分应用场景下还可以作为定位孔使用，配合面板上的定位销实现整个构件的精确定位，这时候中心孔的公差等级需要适当提高，保证定位精度。
