车载侧开式金属储物箱体结构设计

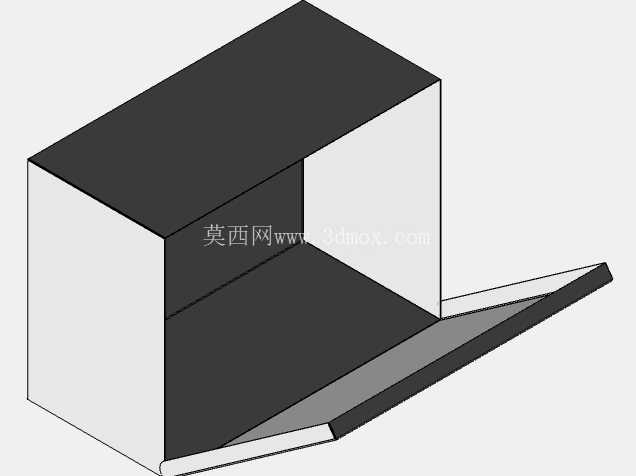

做车载配套钣金结构快十年，这类侧开式金属储物箱是货运车辆、工程作业车侧边挂载储物方案里最常见的构件，这次建模的900x680x450规格箱体，刚好适配轻卡、厢式作业车侧围下方的安装空间，不会超出车辆侧边外廓限值，也不会和后轮转向间隙、侧防护栏安装位产生干涉。很多刚入行的结构设计新人做这类箱体时，总把重点放在板材厚度、折弯强度上，反而忽略了实际装车后的使用场景——跑干线物流的司机要拿取反光背心、三角木、捆扎带这些常用工具，不需要爬上车厢，站在地面就能拉开侧门取放，所以箱体的开口下沿高度要控制在离地1100mm到1200mm之间，刚好适配成年人站立时的手臂操作高度，这个尺寸规格的箱体深度680mm，刚好能放下常用的紧绳器、防滑链、维修工具包，不会因为深度过深导致内侧物品难以掏取，也不会因为深度太浅装不下长柄工具。从结构设计思路来说，这个箱体采用一体折弯的主壳体搭配下翻式侧门结构，主壳体的三个立面和顶面采用整板冲压折弯成型，减少拼接焊缝数量，毕竟车载构件长期承受路面颠簸振动，焊缝越多应力集中点越多，后期开裂的风险就越高。箱体的后立面是安装基准面，上面预留的四个安装孔位刚好对应车辆侧围的预留铆接点，安装时不需要在车架上额外打孔，避免破坏车架原有防腐层和结构强度。下翻式的箱门采用带折边的冲压结构，关闭时折边刚好嵌入箱体开口的内侧止口，既能起到挡水防尘的作用，车辆行驶过程中也不会因为振动产生异响，箱门和箱体连接的铰链采用内嵌式安装，不会突出箱体外侧，避免车辆经过窄路时铰链被刮蹭变形。很多人做这类箱体建模时容易忽略安装边界的问题，这个箱体宽度900mm，刚好避开了侧围上的油箱加注口、线束固定座的位置，高度450mm，上方预留的间隙刚好能走侧标志灯的线束，下方和侧防护栏的上沿保留20mm的间隙，不会因为车辆满载时车架下沉产生磕碰。从功能特性上来说，这种金属储物箱相比塑料储物箱抗冲击能力更强，装卸货时哪怕被货物轻微刮蹭也不会开裂，金属板材的导热性虽然比塑料强，但在箱体内部贴一层3mm厚的橡塑保温棉，就能避免夏季高温时箱内温度过高导致存放的胶带、应急药品变质。实际做结构校核时，要重点关注箱体开口处的刚度，毕竟长期开关门、颠簸振动，开口位置最容易出现变形，所以在开口的四个折弯角处都设计了三角加强筋，不需要额外焊接加强板，靠冲压成型的加强筋就能把开口位置的刚度提升40%以上，减少后期变形导致的箱门关不严的问题。箱门的开启角度设计到105度，下翻之后门的上沿刚好和箱体底板齐平，拿取重物时可以临时把物品放在门板上，不需要弯腰放到地面，门板内侧还设计了两个小的储物格，可以放手套、螺丝刀这类小物件，不会在箱体内乱晃。做三维建模的时候，要把折弯系数提前设置准确，1.5mm厚的冷轧钢板折弯扣除按2.8mm设置，加工出来的箱体尺寸误差才能控制在0.5mm以内，安装孔位的位置度公差要控制在0.3mm，不然装车时会出现孔位对不上的问题。很多外协加工厂做这类构件时，容易把箱体的折弯角度做偏，导致箱体和安装面贴合不严，所以建模时要在安装面的四个角位置设计0.5mm的凸点，安装时凸点先贴紧车梁，就算板材有轻微的平面度误差，也能保证安装牢固，不会出现长期振动后螺栓松动的问题。这类箱体除了货运车辆使用，也可以改装在工程机械设备、房车的侧围上，只要安装孔位匹配，不需要改动主体结构就能适配不同的安装场景，内部的空间可以根据使用需求加装分隔板，把工具和备品分开存放，提升空间利用率。
