JST SM2.54间距4针公母接插件结构设计

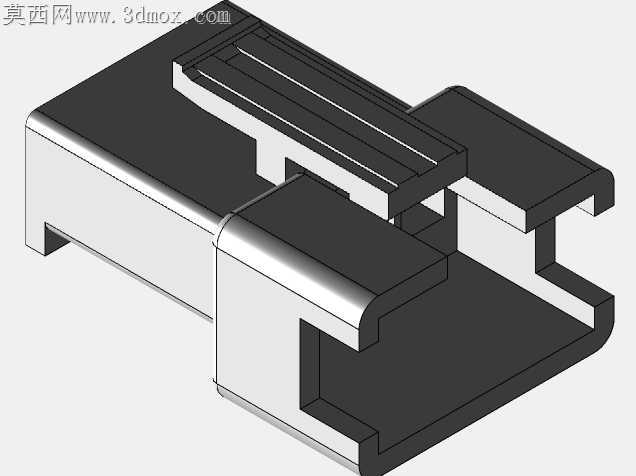

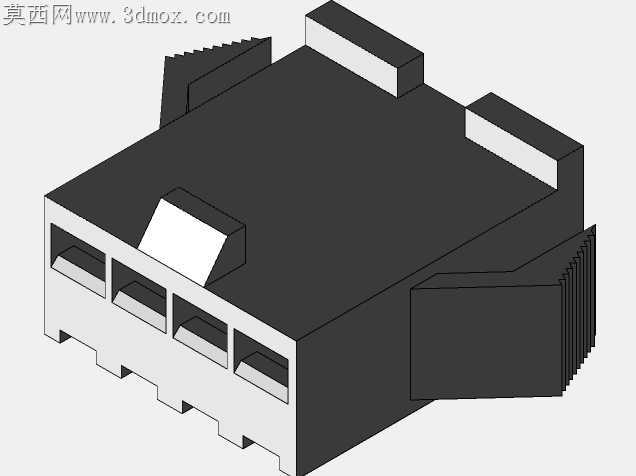

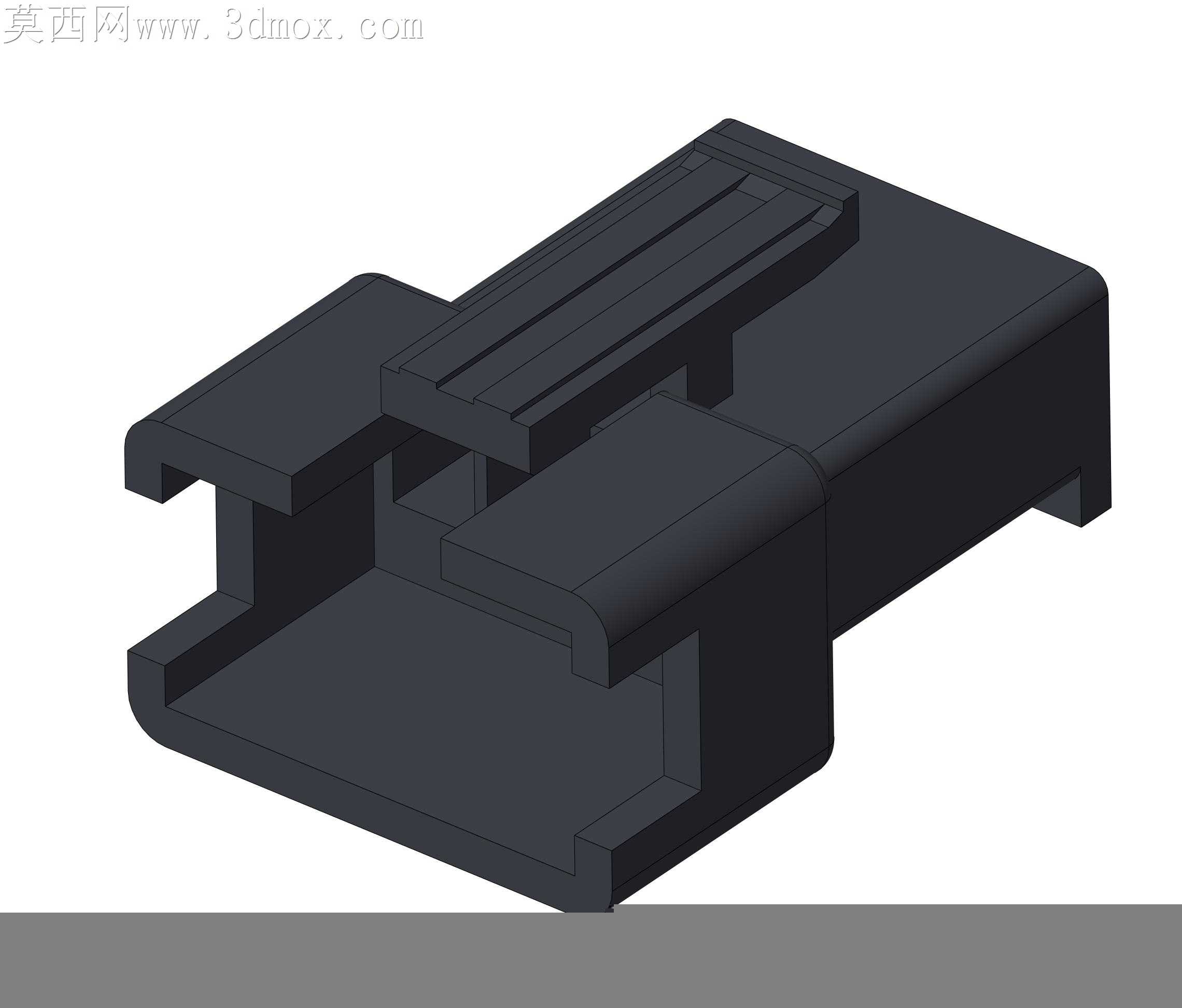

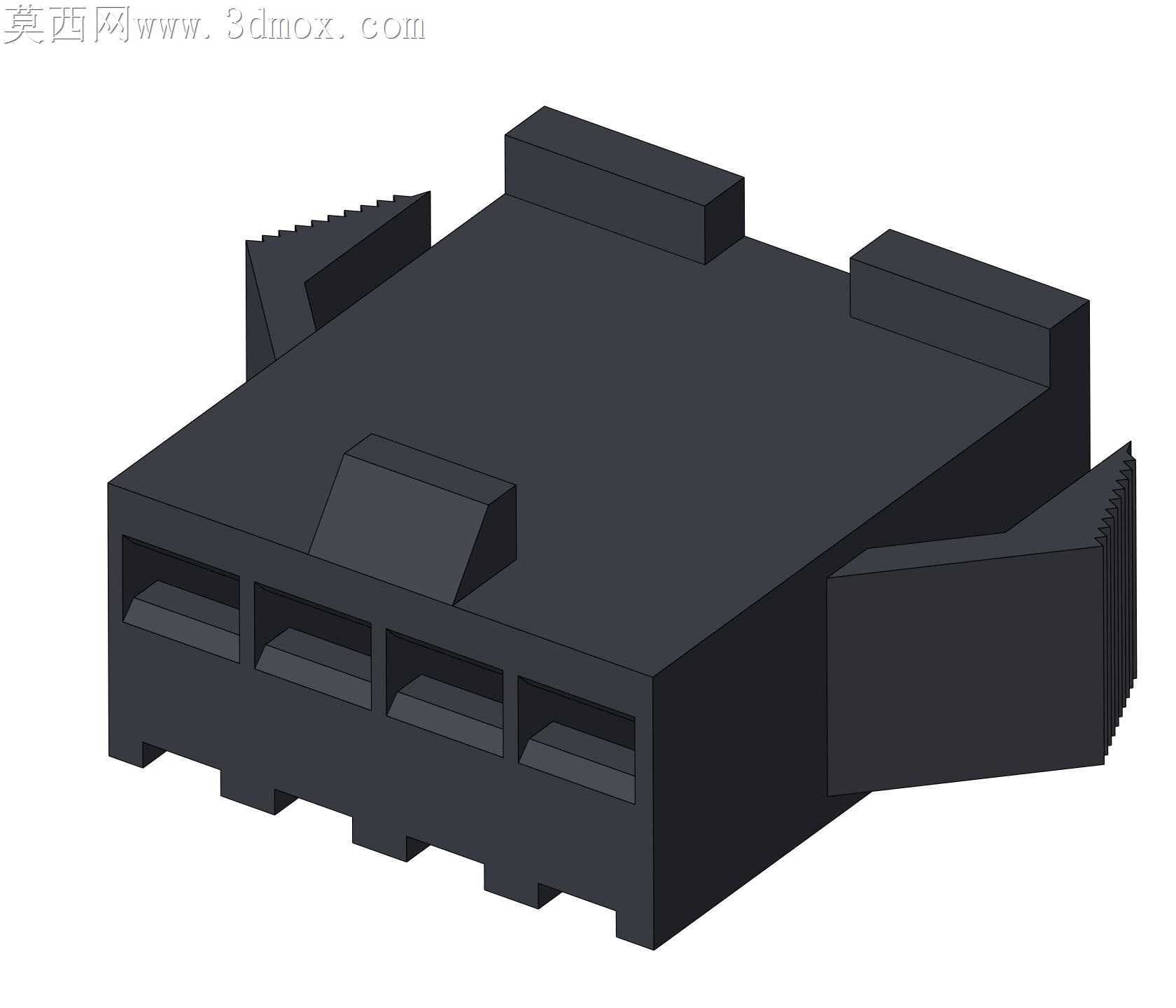

小间距接插件在批量注塑生产时，最容易出现插合卡滞、退针松脱的问题，根源多在塑壳内腔的导向筋与锁扣结构的公差预留上。这款2.54间距4针接插件的塑壳结构，在插合入口处做了15度的外扩倒角，没有采用常见的直边开口，能抵消注塑成型时口部的飞边、缩痕带来的尺寸偏差，公头插入时不需要刻意对准，顺着倒角就能滑入内腔，不会出现插偏顶弯插针的情况。内腔的导向筋没有做通长设计，只在插合行程的三分之二位置设置限位凸台，既可以约束公头的横向窜动，又能减少插合时的摩擦阻力，手工插拔的力度控制在15N左右，既不会太松导致接触不良，也不会太紧增加装配工人的操作负担。塑壳外侧的防呆凸棱做了不对称设计，正反插时会被母座的挡边顶住，从根源上避免反插损坏插针的隐患，不需要在塑壳表面额外印刷防呆标识，注塑时一体成型的结构不会因为摩擦、油污导致标识模糊。锁扣结构设置在塑壳顶部的悬臂位置，悬臂厚度控制在1.2mm，采用PA66加30%玻纤材质时，反复插拔500次后悬臂的形变量不会超过0.1mm，锁止时的卡扣嵌入量为0.5mm，既能保证插合后受拉力不会松脱，解锁时只需要轻压悬臂尾部就能顺利拔出，不会出现锁扣断裂的情况。插针安装槽的尾部做了锥形导向口，压接好导线的插针从尾部装入时，不需要额外的导向治具就能顺利卡入槽内的倒刺结构，倒刺的卡入深度为0.3mm，能承受30N以上的拉脱力，满足常规弱电接线的拉力要求。塑壳外壁的加强筋没有做冗余设计，只在受力集中的插合面、锁扣悬臂根部设置0.8mm厚的加强筋，既可以提升塑壳的抗挤压能力，又不会增加不必要的材料成本，注塑时也能减少壁厚不均导致的缩水、气泡问题。在实际数控设备的接线场景中，这类接插件经常会遇到油污、粉尘附着的情况，塑壳插合面的周圈设置了0.2mm高的密封凸台，插合后公母塑壳的贴合面缝隙小于0.1mm，能阻挡大部分粉尘、切削液溅入内腔，避免插针氧化接触不良。
