户外双人带顶棚休闲秋千座椅结构设计

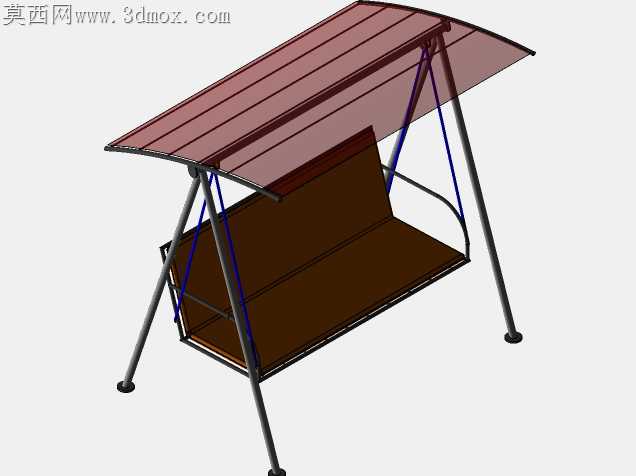

户外秋千长期暴露在日晒雨淋的露天环境中，支架锈蚀、顶棚变形、座椅连接位松旷是最常见的失效问题，这款双人秋千的结构设计从加工适配角度出发，把量产环节的公差控制、材料利用率、装配容错率都纳入了前期考量。顶棚采用分段式弧面压型结构，没有用整块一体成型的曲面板材，拆分后的单块板件尺寸刚好适配常规冷板开料规格，压型时不需要定制超宽幅模具，普通折弯设备就能完成弧面加工，板件之间的搭接边预留了1.2mm的叠层间隙，既可以抵消户外温差带来的热胀冷缩形变，也能让安装时的孔位偏差有调整余量，不会出现板件翘边、螺栓强行对位产生的装配应力。支撑支架的四根主腿采用等径圆管加工，没有做变径或者异形弯折处理，管端的封盖和脚垫安装位统一了管径公差，下料时可以整根管材定尺切割，减少边角料浪费，管身与座椅框架、顶棚支架的连接位都采用了套管插接加侧面顶丝的固定方式，相比满焊结构，既降低了焊接变形带来的支架歪斜风险，也方便后期运输时的拆分打包，用户收到货后不需要专业焊接工具就能完成组装。座椅部分的框架采用矩形管弯折成型，座面和靠背的承载位没有额外加复杂的加强筋，而是利用板材弯折后的L型翻边来提升结构刚度，翻边高度控制在25mm，刚好适配常规休闲布艺坐垫的包边厚度，不会出现坐垫卡边或者滑动的问题，悬挂用的吊索连接位在支架横梁上做了内嵌式的轴套安装位，轴套采用自润滑尼龙材质，不需要定期加注润滑油，长期摆动也不会出现金属摩擦的异响，轴套与安装孔的配合选用间隙配合公差，加工时普通钻床就能达到精度要求，不需要高精度铰孔工序，大幅降低了机加工成本。顶棚的支撑斜杆采用细圆管制作，与主支架的连接位设计了可微调的角度卡槽，安装时可以根据不同地区的常年日照角度调整顶棚倾斜度，不需要重新打孔或者切割杆件，卡槽的定位齿间距控制在5度，调整后用螺栓锁紧就能固定角度，不会出现大风天气下顶棚晃动移位的问题。所有金属件的外露边缘都做了R3的圆角倒钝处理，没有尖锐的毛刺或者切边，避免使用过程中剐蹭衣物或者划伤皮肤，表面喷涂的塑粉层预留了足够的膜厚，覆盖住焊接位置的打磨痕迹，即使长期户外使用，焊接位也不容易出现锈迹渗透的问题。
