M10规格U型螺栓式钢丝绳紧固夹结构

在起重吊装、索道架设、船舶系泊、输电线路拉线固定、工程机械拉索装配等场景里，钢丝绳的末端固定、分支连接、绳圈闭环制作都离不开可靠的紧固夹持部件，这款M10规格的钢丝夹就是针对上述场景开发的标准夹持元件。从实际工程使用反馈来看，很多现场出现的钢丝绳滑脱、绳端散股问题，大多是夹持件选型不当、夹持结构设计不合理导致的，这款钢丝夹的结构设计完全贴合钢丝绳夹持的受力逻辑，能有效规避这类现场故障。

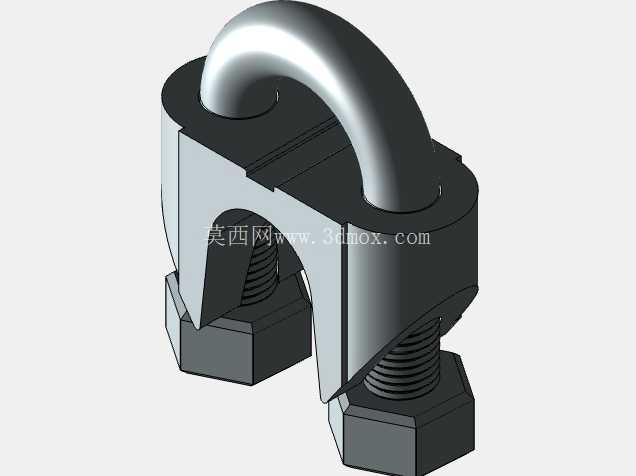

从结构组成来看，这款钢丝夹采用分体式夹持结构，主体包含U型弯制的弓形螺栓、一体式锻造夹座、两个六角锁紧螺母三个核心部分。夹座的内侧开有与钢丝绳外径匹配的弧形卡槽，U型螺栓的两个直杆段加工有连续标准外螺纹，装配时U型螺栓跨在钢丝绳的自由端一侧，夹座压在钢丝绳的主承载段一侧，两个螺母从夹座外侧同步锁紧，让夹座的弧形槽与U型螺栓的内弧面共同抱紧钢丝绳，依靠接触面的静摩擦力实现钢丝绳的固定，不会出现夹伤绳股、破坏钢丝绳承载结构的问题。

设计过程中首先要匹配M10规格对应的钢丝绳适配范围，这类规格的钢丝夹通常适配公称直径9-11mm的钢丝绳，夹座的卡槽弧度经过反复校核，完全贴合对应规格钢丝绳的外轮廓，避免出现点接触压伤绳丝的问题；U型螺栓的弯曲半径经过严格控制，既保证螺栓自身的弯曲强度，不会在锁紧过程中出现弯臂变形，也能让U型内弧与钢丝绳表面充分贴合，增大接触摩擦面积。夹座采用带加强筋的块状结构，两个穿螺栓的孔位同轴度公差控制在0.1mm以内，避免锁紧时出现螺栓偏斜、夹座受力不均的问题，夹座与钢丝绳接触的表面做了细微的防滑纹理处理，在不损伤绳股的前提下增大摩擦系数，提升夹持可靠性。

从安装边界来看，这款M10钢丝夹的整体外轮廓尺寸经过优化，U型螺栓的开口宽度适配夹座厚度与双绳并排的空间需求，锁紧后整体高度不会超出同规格索具的安装空间限制，两个六角螺母采用标准对边尺寸，现场使用普通活动扳手、梅花扳手即可完成锁紧作业，不需要专用工具。安装时需要注意，同一绳端固定位置需要按照钢丝绳直径匹配对应数量的钢丝夹，夹座必须贴合钢丝绳的主承载段，U型螺栓扣在钢丝绳的自由尾段，相邻两个钢丝夹的间距要控制在钢丝绳直径的6-8倍，锁紧时要交替拧紧两个螺母，保证夹座两侧受力均匀，避免单侧受力导致夹座偏斜、夹持力不足。

在实际选型应用中，这款钢丝夹可用于静态承载的拉索固定场景，也可用于轻度动态载荷的吊装辅助固定，不建议用于超载、长期交变重载的核心承载位置，使用前需要检查各部件是否有裂纹、螺纹损伤、弯曲变形等缺陷，锁紧后要做预拉试验，确认无滑移后再投入使用。建模过程中对螺纹部分做了符合工程实际的简化处理，既还原了螺纹的装配特征，也保证模型在装配仿真、工程出图时的运行流畅度，夹座的锻造圆角、U型螺栓的弯曲过渡段都按照实际加工工艺做了还原，没有出现工艺无法实现的尖锐棱角、不合理壁厚结构，模型可直接用于索具装配模拟、施工方案排布、工装设计参考等场景。
