十字柄M8螺纹塑料旋钮结构设计

这款塑料旋钮的设计初衷，是解决设备调试、工装夹具锁紧场景下，无需额外工具即可完成手动松紧操作的需求，常见于工业设备面板调节、工装夹具快速锁紧、检测治具位置微调、小型设备舱门快拆等场景，操作人员徒手即可完成锁紧与松开动作，相比需要螺丝刀、扳手操作的紧固件，能大幅缩短调试、换型的操作时间，降低现场工具遗漏、丢失的管理成本。

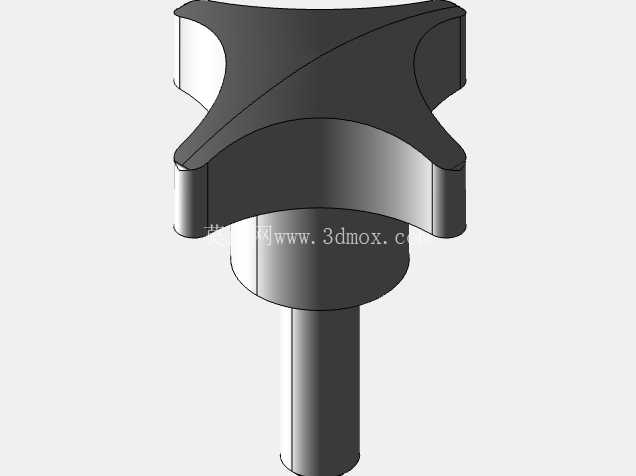

从结构设计逻辑来看，旋钮头部采用四翼十字形的外轮廓，并非随意的造型选择：四翼结构均匀分布在旋钮头部圆周方向，每个翼片的边缘都做了圆弧过渡处理，既避免锐角划伤操作人员手部，也能在徒手拧动时，让指腹与翼片侧面形成足够的摩擦力，即使操作人员佩戴薄款劳保手套，也能稳定施加扭矩，不会出现打滑脱手的情况。翼片之间的内凹弧度完全贴合人体手指自然弯曲的形态，拧动时手指能自然卡入凹陷位置，长时间操作也不会产生明显的硌手感，符合手动操作件的人机工程学要求。

旋钮的核心连接部分采用M8×25的外螺纹规格，这个尺寸选型覆盖了绝大多数薄板类安装、轻载锁紧的场景需求：25mm的螺纹长度可以适配总厚度在20mm以内的安装板叠层，螺纹末端预留的余量能保证锁紧后不会因为板材公差、装配间隙出现螺纹啮合不足的问题，同时M8的螺纹公称直径能提供足够的锁紧力，满足日常轻载定位、固定的受力需求，不会因为手动拧紧的扭矩过大出现螺纹滑牙、断裂的情况。旋钮头部与螺纹段之间设计了圆柱形的过渡轴段，这个轴段的直径略小于螺纹大径，一方面能在注塑成型时减少壁厚不均导致的缩痕问题，保证旋钮头部的外观平整，另一方面也能在安装时起到导向作用，让螺纹能更顺畅地对准安装孔，避免斜向拧入损坏螺纹牙型。

材质选择上整体采用工程塑料注塑成型，相比金属材质的旋钮，塑料件本身具备自重轻、绝缘性好、不会锈蚀的特点，在一些有绝缘要求的电气设备面板、潮湿工况下使用时，不会出现导电、锈迹污染安装面的问题，同时塑料本身的自润滑特性也能让螺纹拧动时更顺畅，长期反复松紧也不会出现卡滞的情况。旋钮头部的顶面做了平整处理，后续如果需要做标识、刻度的话，可以直接在顶面丝印或者激光打标，方便操作人员识别旋钮对应的调节功能。

从安装边界来看，这款旋钮的最大外轮廓直径控制在合理范围内，不会占用过多的面板安装空间，相邻两个旋钮的安装中心距只要预留足够的操作间隙，就不会出现拧动时手指互相干扰的情况。螺纹段的尺寸精度按照普通紧固件的公差要求设计，能和标准M8内螺纹孔完美适配，不需要额外做定制化的螺纹加工，用户可以直接采购标准的螺纹孔预制件或者直接在安装板上攻丝使用，降低配套加工的成本。

在实际使用场景中，这类旋钮往往不需要施加很大的锁紧力，所以设计时没有在旋钮内部镶嵌金属螺母，全塑料的结构足够承受手动拧紧的扭矩，同时也能降低零件的整体成本，适合大批量的设备配套使用。翼片的厚度经过反复验证，既不会因为壁厚太薄导致拧动时翼片断裂，也不会因为壁厚太厚造成注塑材料的浪费，同时还能保证冷却成型的效率，减少注塑生产的周期。旋钮所有的外边缘都做了圆角处理，没有尖锐的棱角，即使在设备搬运、操作过程中人员不小心碰到，也不会造成磕碰划伤，符合工业设备的安全设计要求。

很多人会觉得这类小零件的设计没有太多技术含量，但实际上从操作手感、锁紧可靠性、成型工艺性、安装适配性多个维度平衡下来，每个尺寸的确定都需要结合实际使用场景反复验证：比如翼片的突出长度如果太短，就会导致拧动时力臂不足，操作人员需要用很大的力才能拧紧；如果突出太长，又会容易被外物勾挂导致旋钮松动，甚至断裂。螺纹段的长度如果太短，会导致啮合齿数不足，锁紧力不够；太长的话又会在安装后突出过长，占用设备内部的空间，甚至干涉内部的其他零部件。过渡轴段的直径如果和螺纹大径一致，就会导致注塑时头部的壁厚差过大，成型后表面出现明显的缩痕，影响外观质量；如果直径太小，又会降低头部和螺纹段的连接强度，拧动时容易在过渡位置断裂。

这款旋钮的结构没有多余的复杂设计，所有的造型特征都是为了满足实际使用需求，没有为了外观好看增加不必要的曲面或者装饰结构，完全是功能导向的设计，这也是工业手动操作件最核心的设计原则：在满足使用功能、可靠性、工艺性的前提下，尽可能简化结构，降低生产和使用成本。
