小型家用CNC用压紧式锁定夹具结构

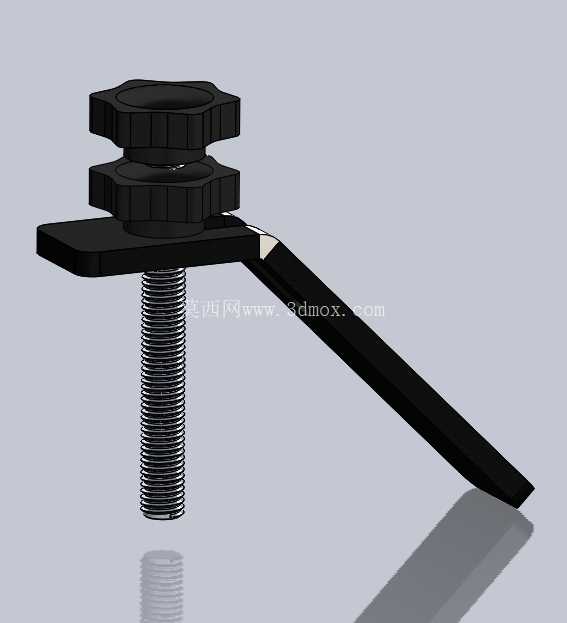

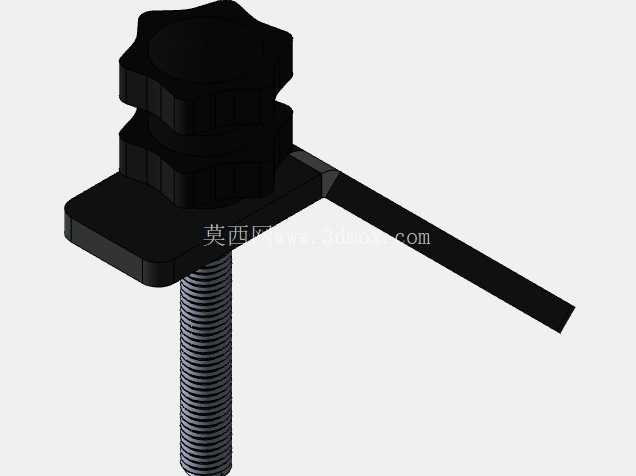

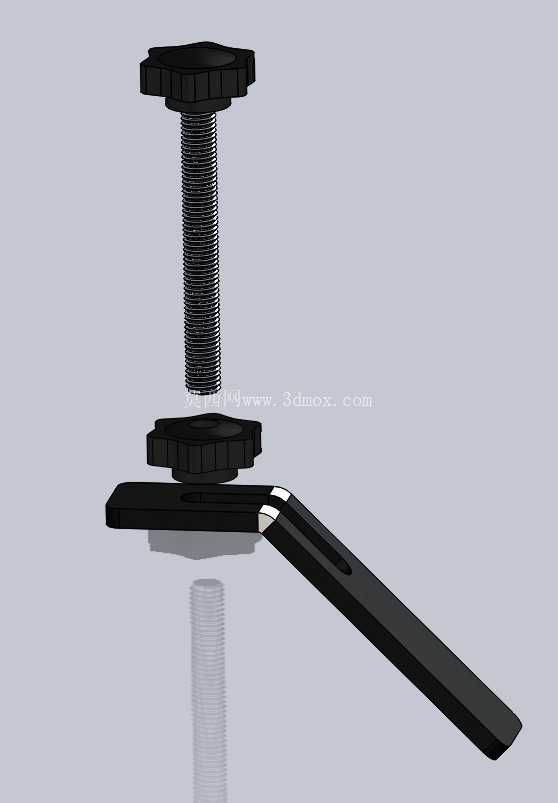

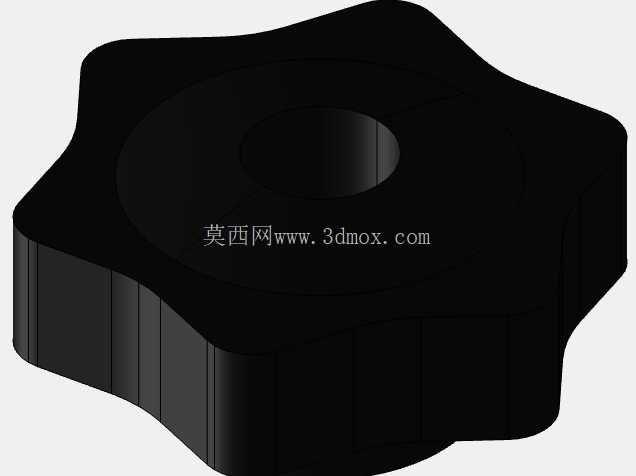

这款压紧式锁定夹具，主要面向小型桌面级CNC加工场景设计，适配个人DIY加工、小型工坊打样这类轻量加工需求，用来在加工台面上快速固定待加工的非金属、软金属坯料，避免铣削过程中坯料出现位移、翘边问题。从结构设计来看，整体采用杠杆压紧+双螺母锁紧的组合方案，长条形压臂一端延伸出斜向撬边，既可以在压紧前快速撬动压臂调整位置，也能在拆卸时借助杠杆力轻松抬起压臂，无需额外工具撬动；压臂中部开设通孔穿装全牙螺杆，螺杆下端可直接适配小型CNC台面的T型槽或者预设的螺纹安装孔，不需要额外制作转接底座，安装边界可以覆盖台面上距离安装孔半径120mm范围内的坯料固定，压臂的厚度控制在8mm，既保证压紧时的结构刚性，不会因为铣削受力出现压臂弯曲变形，也不会因为厚度过大占用过多Z轴加工空间，避免干涉刀具走刀路径。螺杆上方配置两个星形滚花螺母，下方螺母用来调整压臂的初始高度，适配不同厚度的坯料装夹，上方螺母作为锁紧件，滚花的纹路设计完全适配手动拧紧操作，日常装夹拆换坯料不需要借助扳手，徒手就能达到足够的锁紧力，对于10mm厚度以内的亚克力、铝板、木板等常见小型CNC加工材料，锁紧后完全可以承受直径6mm铣刀满刀切削的侧向力，不会出现坯料窜动。设计过程中特意规避了传统机床压板需要搭配多块垫块、调整步骤繁琐的问题，整个夹具仅包含压臂、螺杆、两个螺母四个零件，没有多余的松散配件，日常收纳和装夹操作都更简便，压臂的压紧面做了平面度处理，和坯料接触的位置不会出现压痕或者局部应力集中，对于表面要求较高的加工件，也可以在压紧面垫上薄铜片或者橡胶垫进一步防护。实际使用场景中，除了小型CNC的工件装夹，这款夹具也可以适配小型台钻、桌面雕刻机的工件固定，甚至可以临时作为工装夹具用来固定小零件进行打磨、粘接操作，螺杆的长度预留了足够的调节余量，从1mm的薄板材到40mm厚的坯料都能实现稳定压紧，压臂的长度设计也考虑了多夹具并排使用的场景，相邻安装的夹具不会出现压臂互相干涉的问题，在小型工作台面上可以同时布置多套夹具，固定尺寸稍大的异形坯料。结构细节上，压臂和螺杆接触的通孔位置做了轻微的倒角处理，避免长期使用后孔边的锐边磨损螺杆螺纹，滚花螺母的外径设计为30mm，手动拧紧时手指的受力面积足够，不需要施加过大的握力就能达到锁紧要求，对于长时间频繁换料的加工场景，能有效降低操作的疲劳感。整个结构没有复杂的曲面或者特殊加工要求，所有零件都可以采用普通钢材加工制作，后期如果出现零件磨损，螺杆和螺母都可以直接采用标准件替换，维护成本极低，压臂表面做发黑处理，既能起到防锈作用，也不会因为表面反光影响加工时的对刀观察。
