适配M14螺钉的可调式定制夹具孔结构

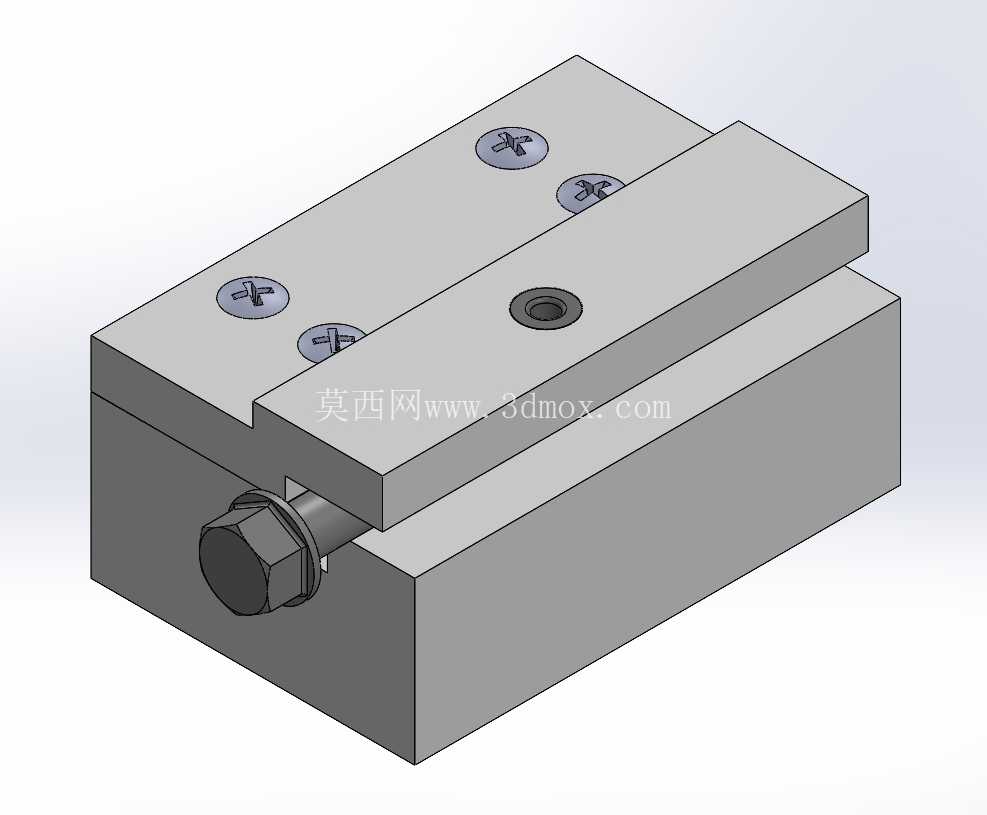

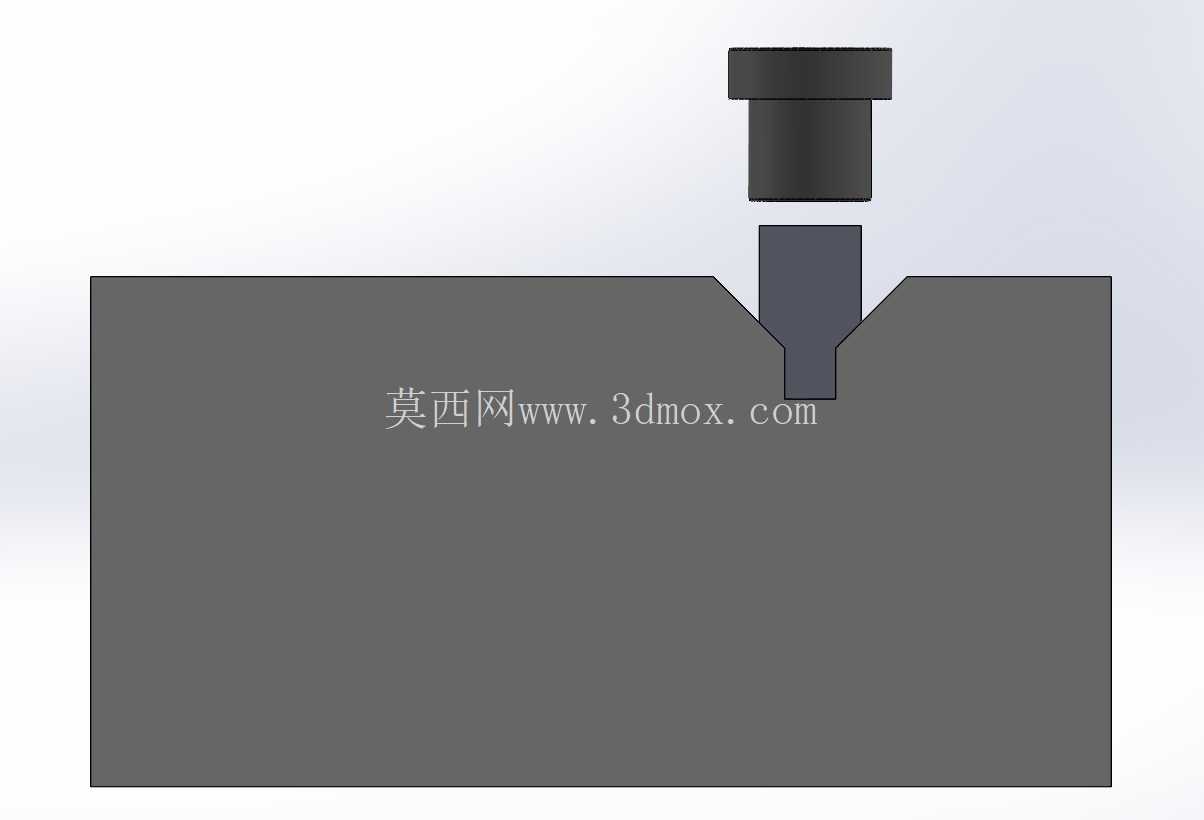

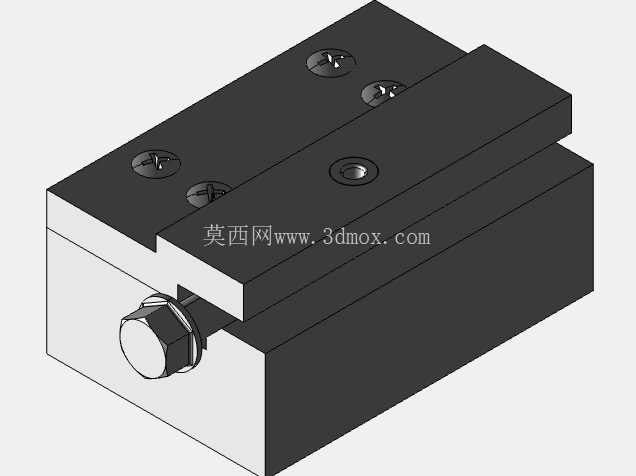

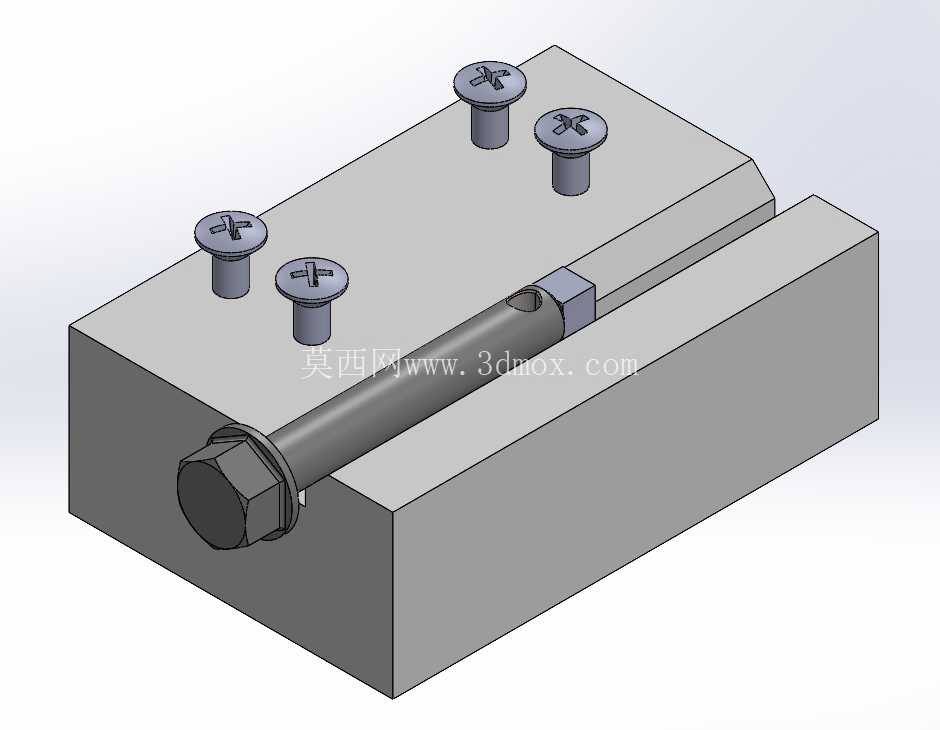

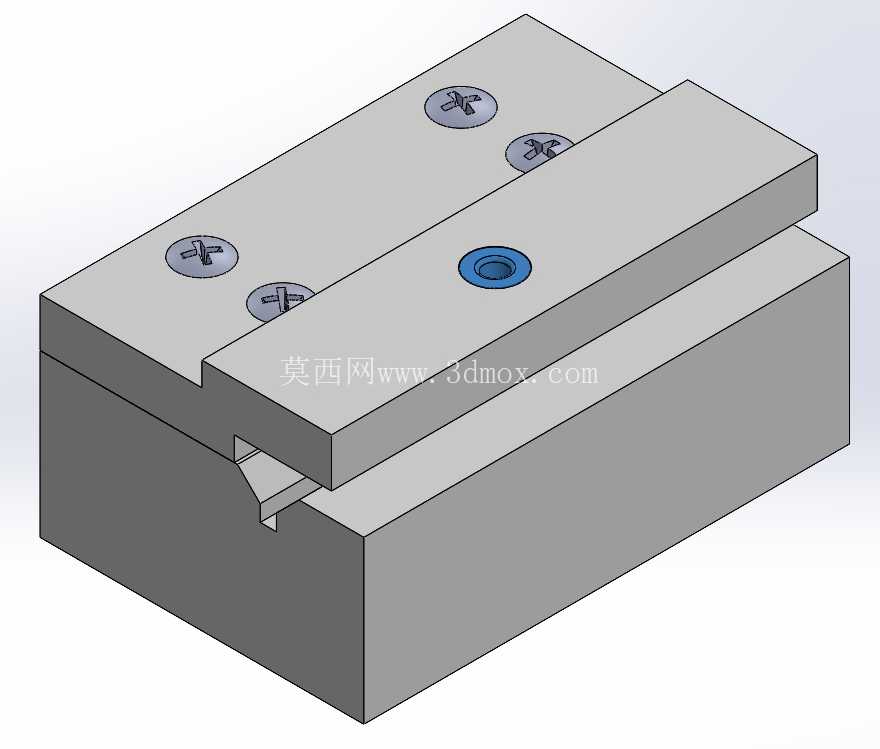

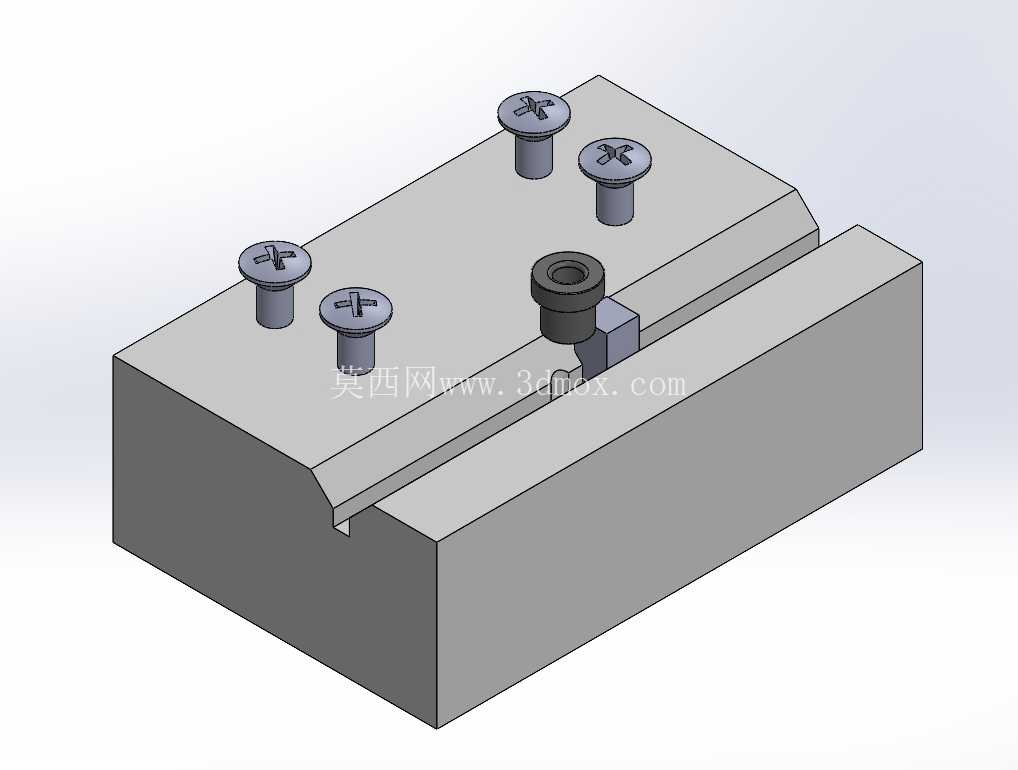

在汽车冲压生产线的工装适配环节，这类适配M14螺钉的夹具孔结构，常被用于模具工位的快速定位与辅件锁紧场景——不少冲压线的模座侧边、送料导向架安装位，都会预留这类可调锁紧结构，用来抵消长期冲压振动带来的固定件位移问题，避免因工装松动导致的板件送料偏差、冲压形位公差超差。从结构功能来看，这套夹具采用上下分体式夹块设计，上夹块开设多组沉头螺钉安装孔，用来将夹块整体固定在模座或工装基座的T型槽、平面安装位上，前端的锁紧螺栓采用M14规格，适配市面上通用的公制外六角紧固件，同时预留了英制螺栓的定制调整空间，能覆盖不同进口冲压设备的安装螺纹标准。设计思路上，夹块的贴合面做了精磨处理，平面度控制在0.02mm以内，保证锁紧时夹块与安装基面完全贴合，不会出现局部应力集中导致的夹块变形；锁紧端的螺栓孔做了同轴度公差约束，避免螺栓锁紧时出现别劲、螺纹咬死的问题，夹块的开合行程预留了15mm的调节量，能适配不同厚度的被夹持工件，从薄钢板导向块到硬质尼龙限位块都能稳定锁紧。安装边界方面，整套夹具的主体长度控制在120mm以内，宽度65mm，高度50mm，不会占用冲压模座过多的安装空间，上夹块的沉头孔间距按照标准模座的安装孔距设计，不需要额外在模座上打孔攻丝，直接利用原有安装位就能完成固定；锁紧螺栓的伸出端预留了足够的扳手操作空间，使用普通的开口扳手就能完成锁紧与松开操作，不需要专用工装，现场调试人员能快速完成工位调整。在实际生产场景中，这类夹具除了用在汽车冲压模具的辅件固定，还能适配通用机床的工装临时固定、自动化线的导向件锁紧，因为结构简单、锁紧可靠，不需要复杂的液压或气动辅助，纯机械锁紧的结构不会出现气源压力波动、液压泄漏导致的锁紧失效问题，在高振动的冲压车间环境里，长期使用的锁紧稳定性比快夹类结构更有优势。夹块的材质选用常用的45号钢调质处理，表面做发黑防锈处理，能适应车间里的切削液、冲压油腐蚀环境，不会因为长期接触油污出现锈蚀卡死的问题；上夹块的固定螺钉采用内六角沉头设计，螺钉头部完全沉入夹块平面内，不会突出表面干涉其他工装部件的移动，避免生产过程中出现刮擦板件、碰撞送料臂的安全隐患。针对不同的被夹持材料，夹块的夹持面可以做定制处理，比如夹持软质铝件、铜件时可以在夹持面粘贴聚氨酯垫片，避免夹伤工件表面，夹持硬质钢材时可以在夹持面加工网纹，增加摩擦力提升锁紧可靠性，不需要更换整套夹具，只需要调整夹持面的处理方式就能适配不同工况。整套结构没有复杂的异形曲面，加工难度低，普通的铣床、磨床就能完成所有部件的加工，后期维护也很方便，锁紧螺栓出现磨损时直接更换标准件即可，不需要定制非标配件，能大幅降低生产线的工装维护成本。
