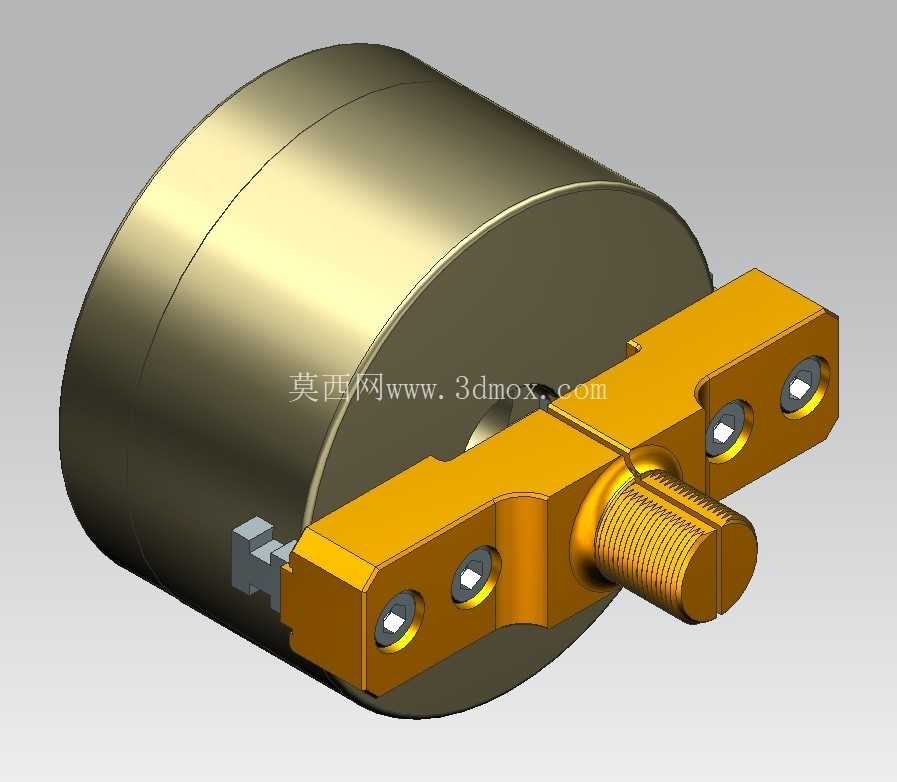

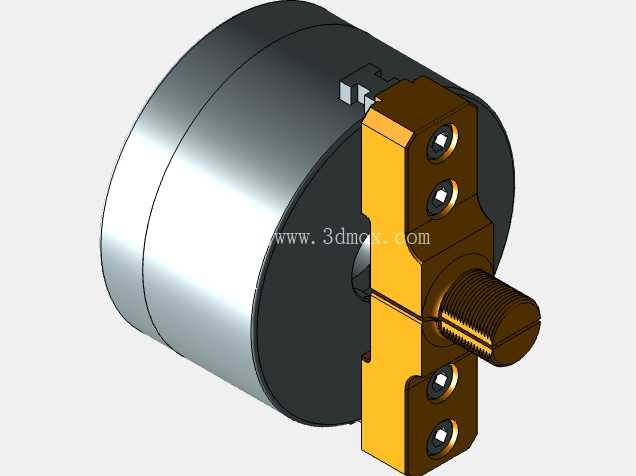

两爪自定心车床液压卡盘结构设计

在普通车床、数控车床的轴类、盘类以及异形结构件的装夹作业场景中，两爪卡盘是适配对称异形工件加工的核心夹具部件，相比常规三爪自定心卡盘，它的两爪同步驱动结构更适合夹持对边平行的异形坯料，比如扁方轴、冲压成型的异形连接块、两侧带平行定位面的小型壳体零件，在小批量零件加工、工装修配、汽车冲压小件的二次车削工序里应用十分广泛。这款两爪卡盘采用中空式液压驱动结构设计，后端的中空腔体可以直接穿过车床主轴的拉管，连接机床自带的液压回转油缸，不需要额外加装外置驱动部件，安装时可以直接适配标准主轴的端部连接法兰，卡盘本体的外圆直径覆盖常规中小型车床的装夹行程范围，本体总长度控制在主轴端部的悬伸安全边界内，避免高速回转时出现过大的动不平衡量。从结构设计逻辑来看，卡盘内部采用斜楔式动力传递结构，液压油缸的轴向拉力通过内部的斜楔滑块转化为两个卡爪的径向同步夹紧力，这种结构的力放大比稳定，夹紧力可以通过液压系统的压力进行线性调节，加工时可以根据工件的材质、切削参数调整夹紧力度，避免薄壁工件被夹变形，也能保证重切削时工件不会出现移位。卡爪部分采用分离式基爪+顶爪的设计，基爪和卡盘本体的滑块通过精密矩形导轨配合，配合间隙控制在微米级，保证重复装夹的定心精度，顶爪可以根据工件的外形做定制化修磨，不需要更换整个卡爪组件，日常换产时只需要更换修磨好的顶爪就能快速适配新的工件型号，大幅减少换产调试的时间。卡盘本体的外壳采用高强度合金钢整体淬硬处理，内部的滑块、斜楔接触面都做了表面硬化和精密研磨，长期往复运动的磨损量极小，日常维护只需要定期向卡盘的注油孔注入润滑脂，就能保证内部运动副的顺畅运行，避免出现卡爪爬行、夹紧力不均的问题。安装边界上，卡盘后端的连接止口严格匹配对应型号车床主轴的端部定位尺寸，连接螺栓的孔位分布符合通用机床附件的安装标准，不需要对车床主轴做额外改造就能直接安装，卡盘的中空通孔直径可以满足长棒料的贯穿送料需求，适配自动化送料的车床加工场景，在连续批量加工时可以配合送料机实现无人化上料作业。实际使用中，这款两爪卡盘的两爪同步运动特性，在夹持对称异形工件时不需要做复杂的找正操作，夹紧后工件的回转中心和主轴中心的重合度可以满足半精车、精车的加工精度要求，相比四爪单动卡盘的逐爪找正，装夹效率可以提升数倍，尤其适合两侧有平行定位基准的冲压件、锻件的车削加工，在汽车零部件加工、通用机械零件加工的车间里，这类两爪卡盘是异形件车削工序不可或缺的工装部件。设计时也充分考虑了高速回转的安全性，卡爪的行程限位做了双重保险结构，当卡爪移动到最大行程位置时会触发内部的机械限位，避免夹紧压力过大导致卡爪脱出，卡盘本体的所有外露棱角都做了倒钝处理，高速回转时不会产生过大的风阻，也能避免清理切屑时划伤操作人员。卡盘前端的卡爪安装面做了精密的齿形啮合结构，顶爪安装时可以通过齿形实现快速定位，不需要反复调整顶爪的位置就能保证装夹精度，齿形的啮合强度足够承受大切深、大进给的切削载荷，即使在断续切削的工况下也不会出现顶爪移位的问题。
