5C夹头方形坯料支撑螺纹塞组件

在普通车床及转塔车床使用5C夹头装夹小截面方形长坯料进行车削作业时，不少一线操作师傅都会遇到坯料悬伸段振颤的问题——尤其是当坯料伸出夹头端面长度超过自身截面边长3倍以上时，切削力带来的周期性振动不仅会在工件表面留下明显振纹，降低加工面粗糙度等级，严重时还会导致崩刀、坯料被甩弯的安全隐患，而这套适配5C夹头的方形支撑螺纹塞，正是针对这一实际加工痛点设计的配套工装。

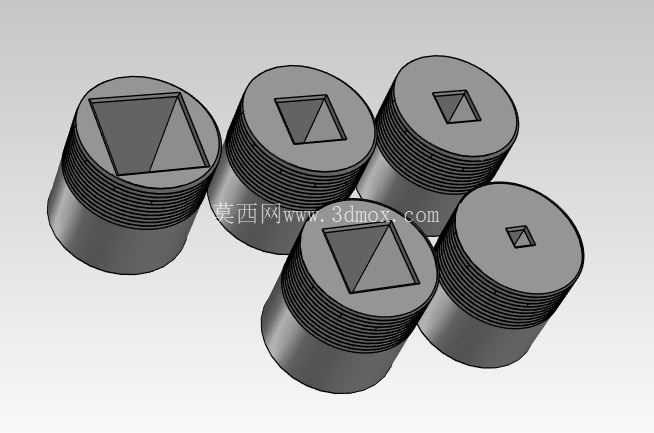

整套组件包含5种不同内方孔规格的螺纹塞，可对应装夹截面边长从3mm到12mm区间的方形长坯料，所有塞体的外螺纹段完全匹配标准5C夹头后端的内螺纹接口，安装时无需对原有夹头做任何改装，直接将对应规格的螺纹塞从夹头尾部旋入到位即可，塞体的轴向定位台阶与夹头尾端面完全贴合，保证安装后内方孔与夹头前端装夹孔的同轴度控制在0.02mm以内，不会额外引入装夹偏心误差。

从结构设计来看，每个螺纹塞的主体分为三段：最外侧是带滚花的握持段，滚花纹理采用直纹设计，齿距1.2mm，方便操作人员徒手完成拆装更换，无需借助扳手类工具，换型时间可控制在10秒以内；中间段是与5C夹头配合的外螺纹段，牙型为标准55°密封管螺纹，旋合长度12mm，足够承受车削过程中坯料传递的轴向力与径向振动力，不会因为切削振动出现松退；最内侧是核心的方形导向孔，孔壁做了0.1mm的单边倒角导入段，方便长坯料从夹头尾部穿入时顺利对位，方孔的尺寸公差严格按照H7级精度加工，与方形坯料的间隙控制在0.03-0.05mm之间，既可以让坯料顺利轴向送进，又能限制坯料在切削过程中的径向摆动，从根源上削弱振颤产生的条件。

实际加工场景中，当需要车削方形截面长轴、方头螺钉、异形冲针这类工件时，先根据坯料截面尺寸选好对应规格的螺纹塞，旋入5C夹头尾部锁紧，再将坯料从夹头前端穿入，穿过夹头装夹段后继续伸入螺纹塞的内方孔内，调整好伸出长度后锁紧夹头即可开始加工。相比传统的尾座顶尖顶持方式，这种内支撑结构不会占用尾座工位，操作人员可以在尾座安装钻夹头、丝锥夹具完成钻孔、攻丝等后续工序，无需反复拆装工装；同时支撑点距离切削端的距离更近，减振效果远优于尾座悬臂支撑，经实际切削测试，在相同切削参数下，使用该螺纹塞支撑后，工件表面振纹可完全消除，粗糙度可稳定达到Ra1.6，切削进给量可提升30%左右，且不会出现长坯料高速旋转时的甩动问题，加工安全性大幅提升。

在安装边界上，整套螺纹塞的最大外圆直径与标准5C夹头尾部外径一致，旋入夹头后尾部最大伸出长度仅18mm，不会与车床主轴后端的皮带轮、编码器等部件发生干涉，适配所有安装标准5C夹头的卧式车床、工具磨床、分度头及专用工装夹具；塞体整体采用45号钢调质处理，硬度达到HB220-250，内方孔表面做了高频淬火处理，硬度HRC40-45，长期使用不会因为坯料摩擦出现孔型磨损，使用寿命可达普通未淬火塞体的5倍以上，当内方孔出现磨损间隙过大时，只需单独更换对应规格的螺纹塞即可，无需更换整套夹头，工装维护成本极低。

设计过程中还充分考虑了排屑与冷却问题，每个螺纹塞的方孔边角处都设计了微小的排屑缺口，加工过程中产生的细切屑会随着冷却润滑液从缺口处流出，不会堆积在方孔内造成坯料卡滞；同时塞体的内端面做了15°的斜面导流设计，冷却润滑液可以顺着斜面流入方孔与坯料的间隙内，对坯料与孔壁的摩擦面起到润滑作用，避免长时间高速摩擦导致的塞体发热、坯料表面拉伤问题。针对小批量多规格的加工场景，5种不同规格的塞体可以覆盖绝大多数常用方形坯料的装夹需求，操作人员可以根据加工任务提前备好对应塞体，换产时无需重新调整夹头同轴度，大幅缩短工装准备时间，尤其适合五金加工、工装夹具制造、精密零件小批量生产这类换型频繁的加工场景。
