电梯滑动导靴结构优化设计方案

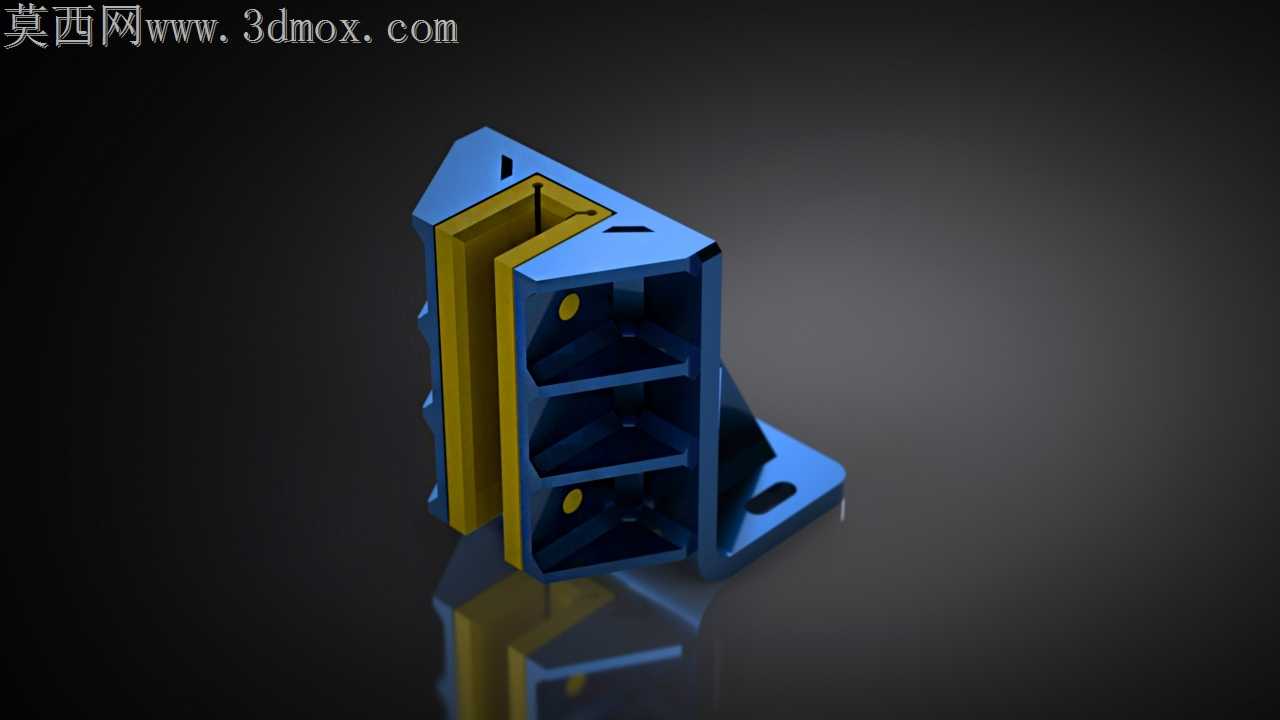

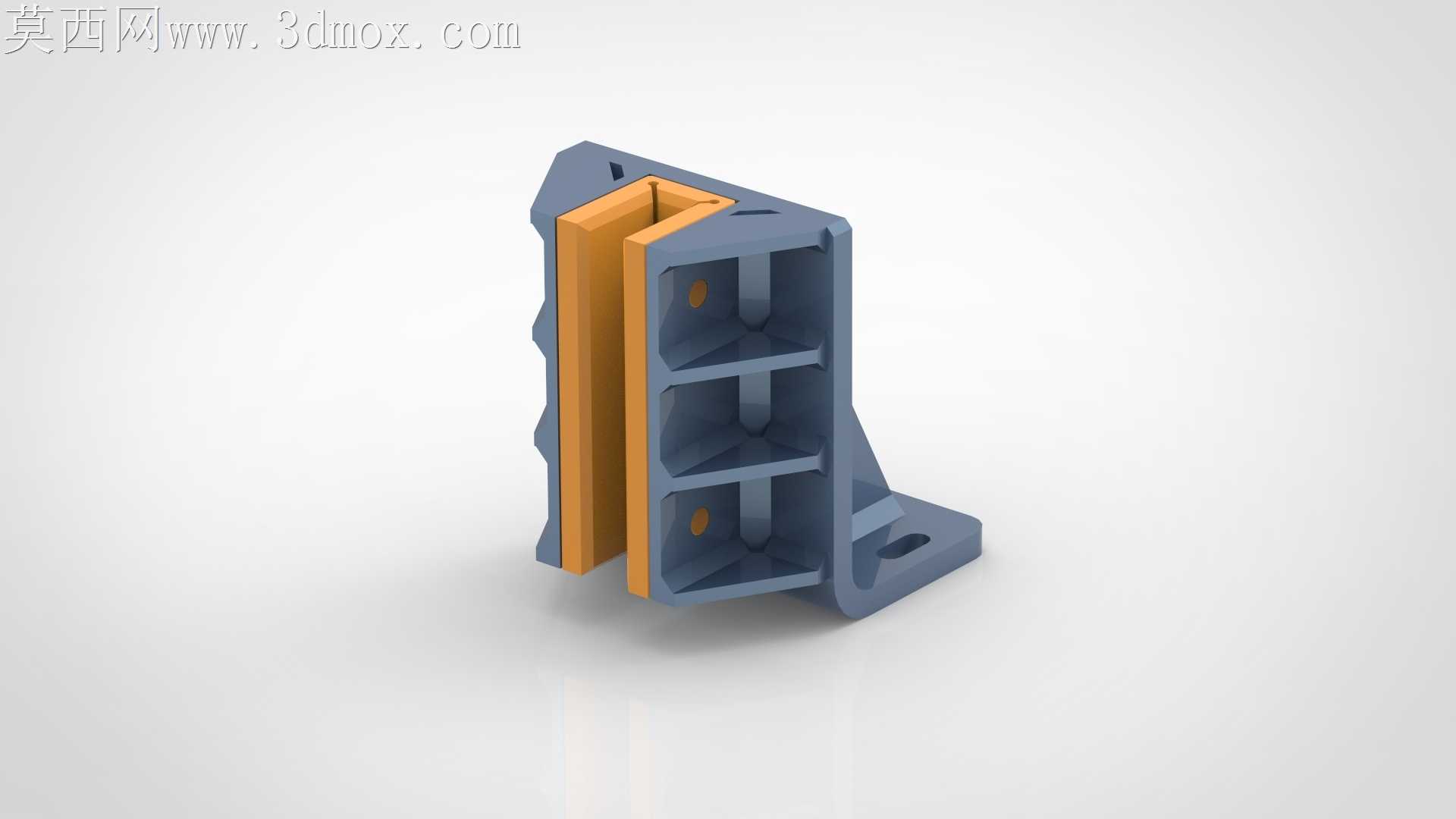

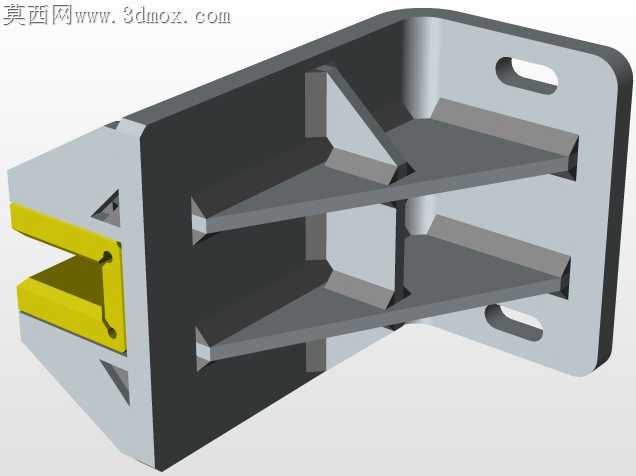

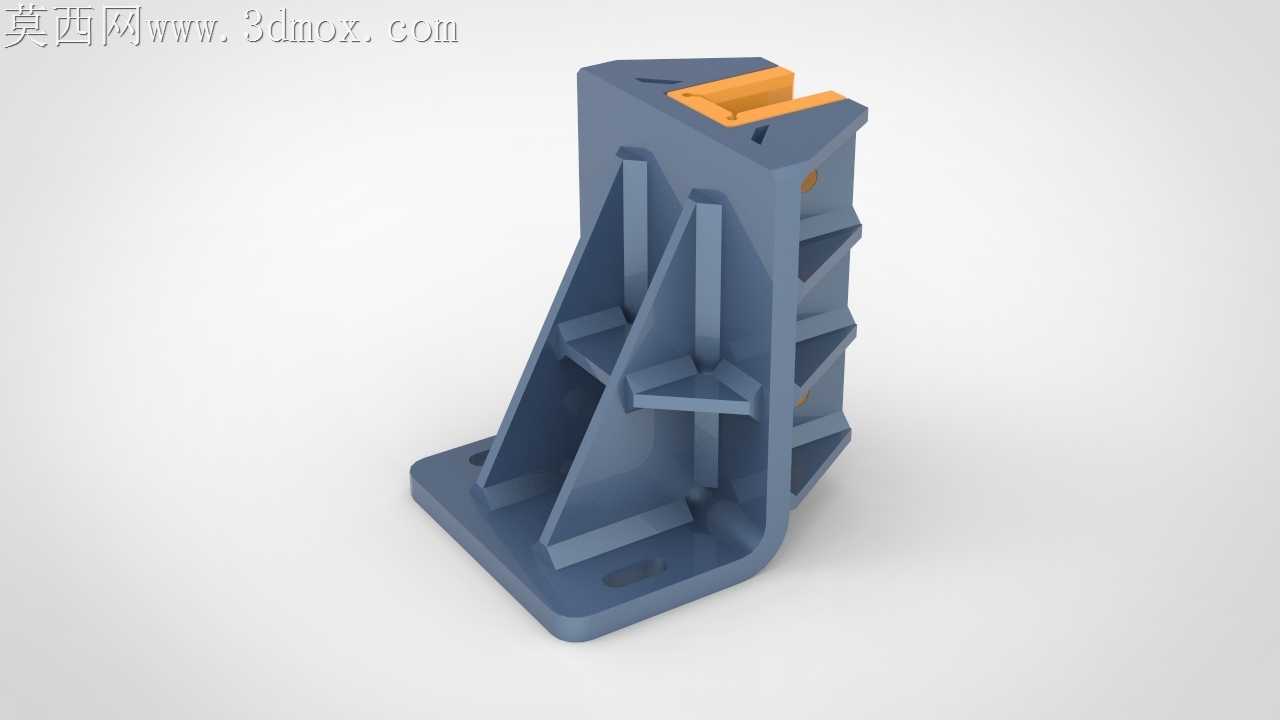

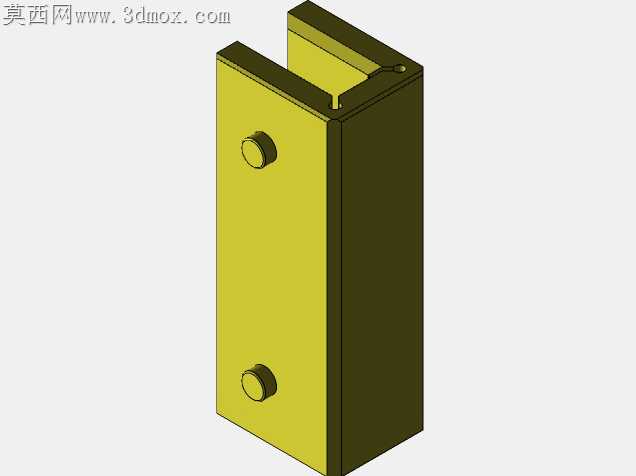

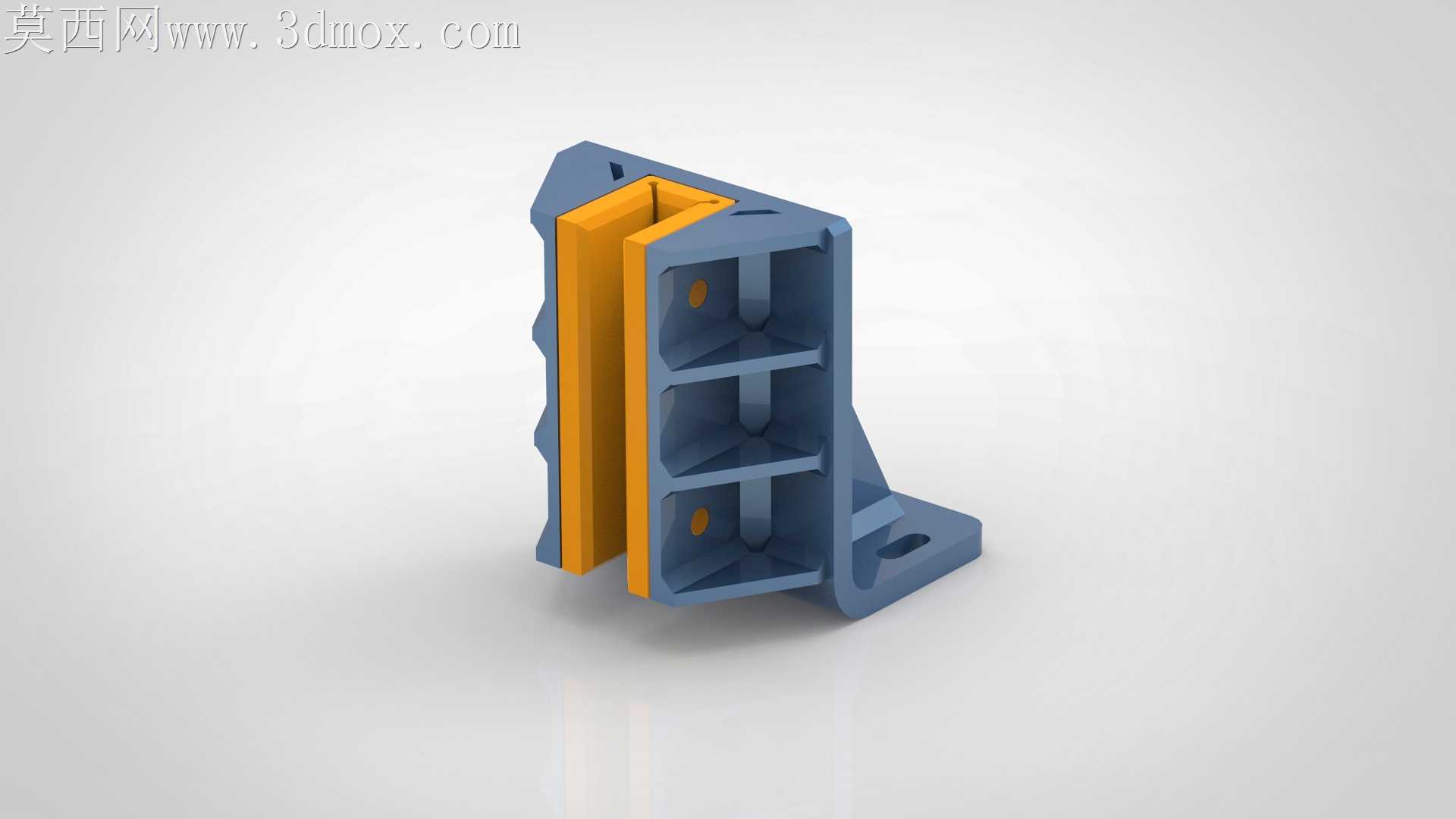

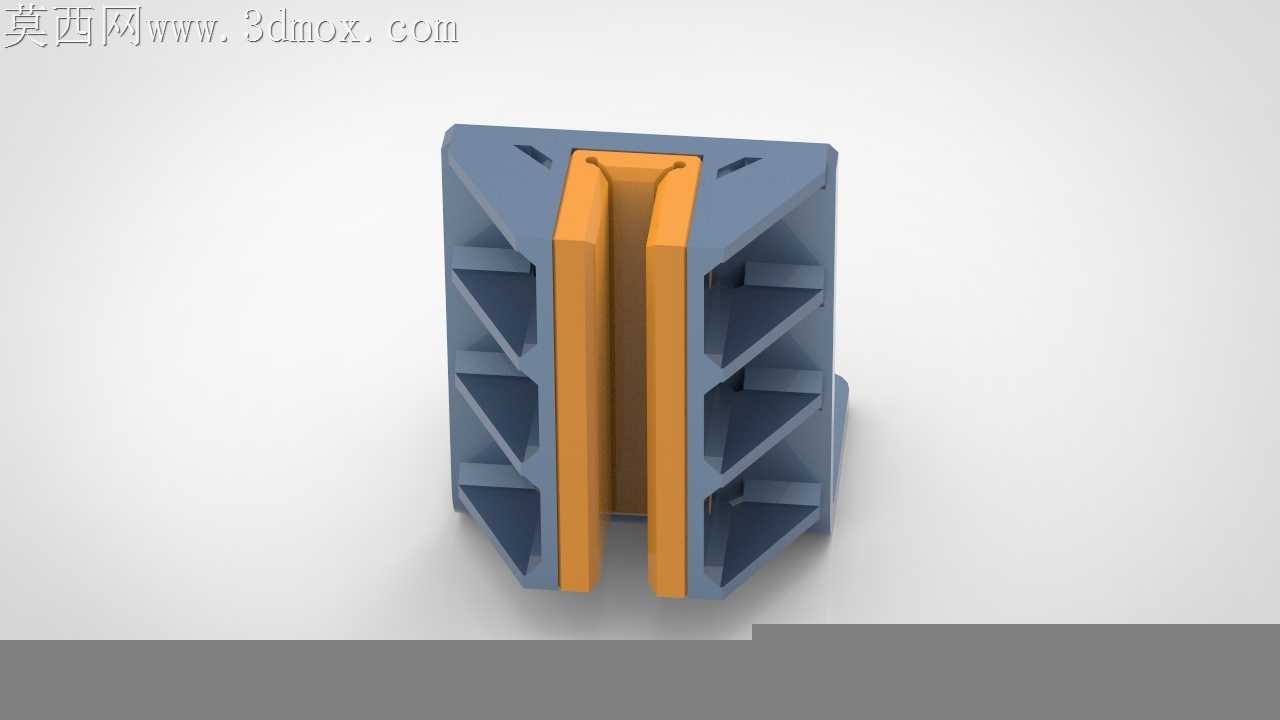

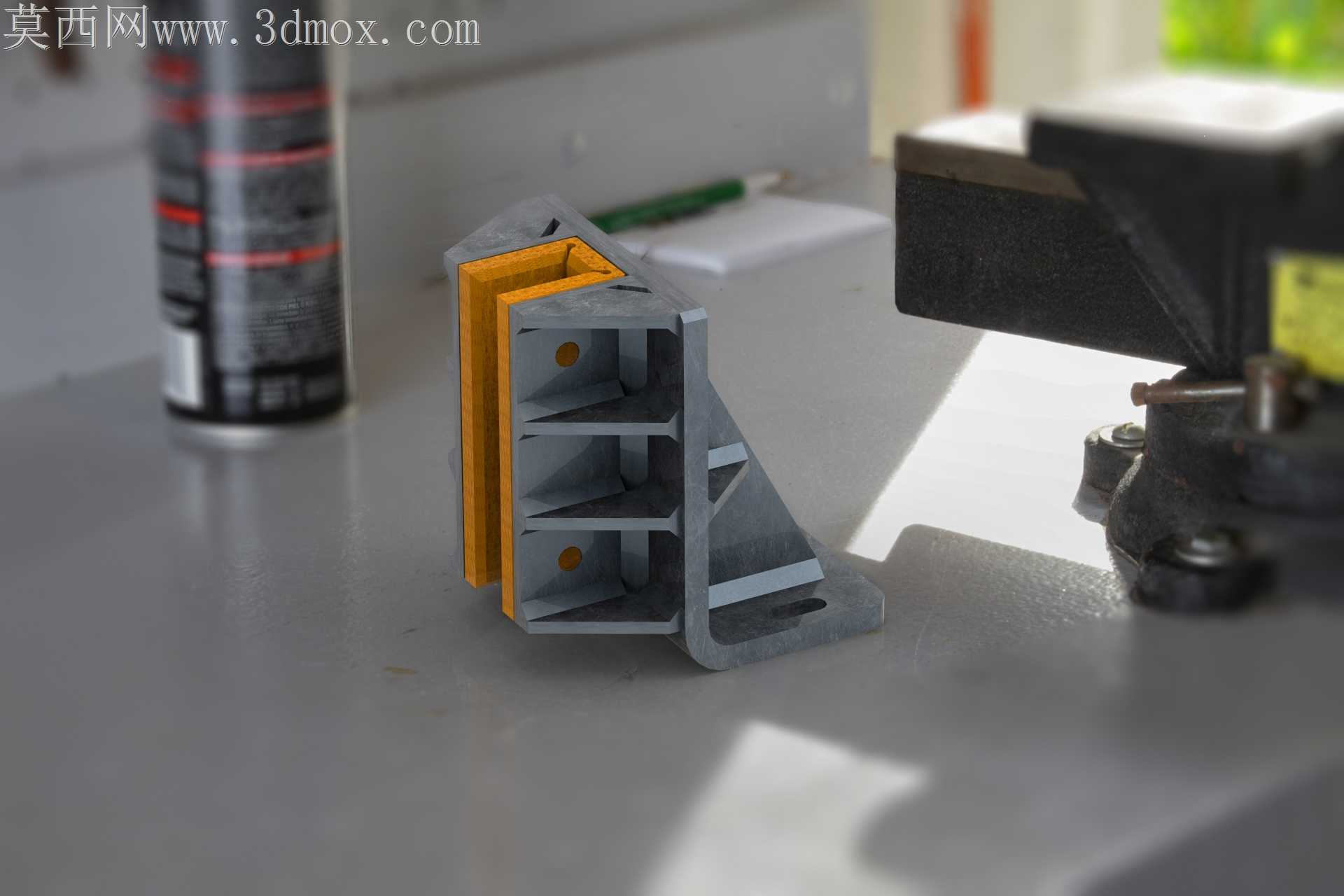

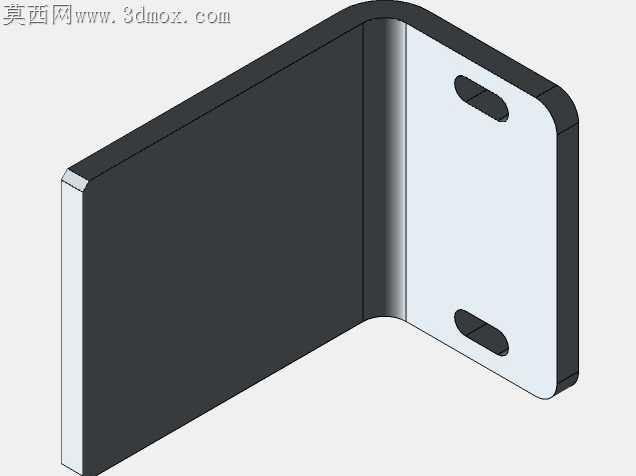

电梯导靴作为轿厢沿导轨运行的核心导向部件，长期承受交变侧向载荷与高频摩擦，传统铸造成型的一体式导靴常出现靴衬磨损不均、支架应力集中断裂的现场故障，维修更换时需整体拆卸，停机维护成本居高不下。这款导靴在结构设计阶段就针对这些痛点做了针对性调整，将原一体式铸钢支架拆分为L型承载基座与三层加强筋立板的组合结构，立板与基座的连接位置避开了最大应力集中的弯折区域，筋板厚度从根部到端部做了渐变过渡，既保证了侧向载荷下的抗弯刚度，又避免了等厚筋板带来的材料冗余与重量增加。靴衬安装槽采用双侧限位的开放式卡槽设计，替换了原有的嵌入式封闭槽，靴衬磨损后无需拆卸整个导靴支架，只需从卡槽侧面抽出磨损件即可完成更换，现场运维效率提升近六成。安装底板的两个长圆孔位置做了沉台锪平处理，避免螺栓紧固时因接触面不平整产生的装配内应力，长圆孔的长度预留了2mm的调节余量，可适配导轨安装时的小幅位置偏差，减少现场安装时的修配工作量。立板上的两个定位销孔与靴衬卡槽的位置公差控制在0.02mm以内，保证靴衬安装后与导轨工作面的平行度，避免运行中出现偏磨导致的运行异响与抖动。焊接位置的焊缝全部设计为连续角焊缝，焊脚高度根据不同位置的载荷大小做了差异化设置，基座与立板连接的主承载焊缝焊脚高度为6mm，筋板之间的连接焊缝焊脚高度为4mm，既保证焊接强度，又减少了焊接变形量。靴衬选用的耐磨复合材料与金属支架的接触面做了微纹理处理，增大摩擦阻力避免靴衬在运行中出现窜动，同时预留了0.5mm的润滑脂存储间隙，可存储少量润滑脂延长靴衬的更换周期。整个结构在保证承载能力的前提下，相比传统同规格导靴重量降低了18%，材料利用率提升了23%，适配中低速乘客电梯与载货电梯的导向需求，可直接替换现有同安装尺寸的传统导靴产品，无需改动轿厢架的原有安装结构。
