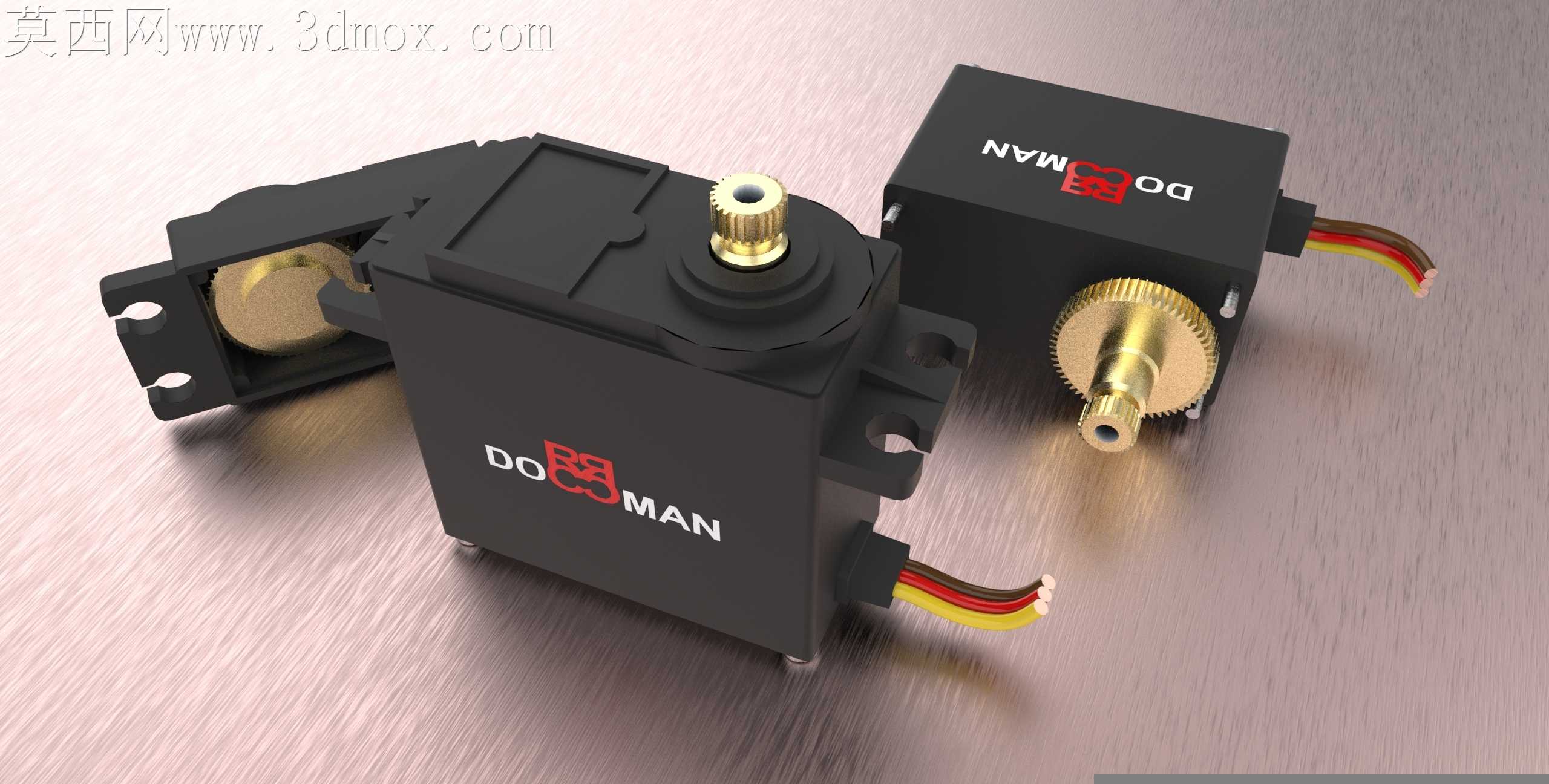

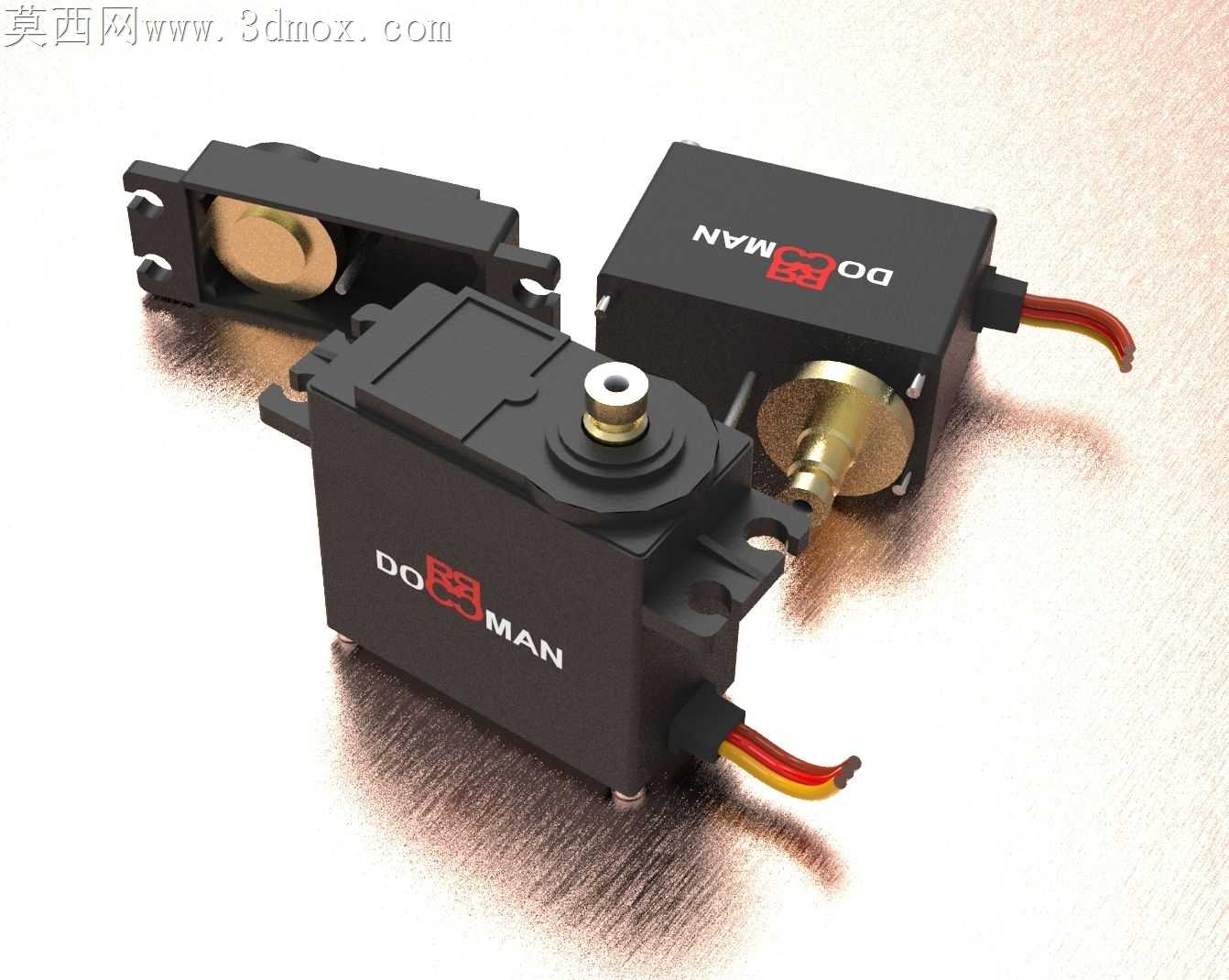

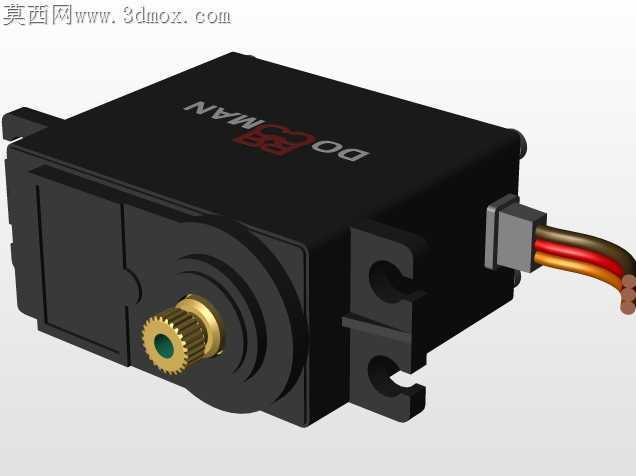

多曼RC金属齿轮舵机结构细节还原

RC模型与小型机器人用舵机的失效案例里，近六成来自齿轮组磨损、壳体密封失效与输出轴旷量，这套舵机模型在结构还原时，完全围绕实际工况下的失效点做了细节对应。密封壳体的合模缝位置做了细微的止口结构还原，没有做成简单的平面拼接，对应实物密封胶圈的安装位，能直观看出防水结构的设计逻辑——输出轴位置的铜套与壳体的配合间隙做了公差还原，不会出现轴与孔完全零间隙的理想化建模，实际装配中这个位置需要预留0.02mm左右的间隙填充润滑脂，过盈配合会导致舵机转动卡滞，间隙过大又会进灰进水。黄铜齿轮组的齿形没有做简化处理，每个齿的倒角、啮合间隙都对应实物参数，舵机堵转时的应力集中点就在齿根位置，还原齿形细节才能做后续的扭矩仿真，判断大负载下齿轮的崩齿风险。输出轴的花键齿做了等比例还原，安装舵机摇臂时的配合公差直接影响控制精度，花键间隙过大会导致机器人动作回差超差，模型里花键的齿侧间隙预留量完全匹配实际装配要求。出线位置的护线套做了防拉扯结构还原，RC车模越野颠簸时，线材反复弯折容易在根部断裂，护线套的锥形过渡结构能分散弯折应力，避免线芯折断。壳体上的安装耳孔位做了沉头设计还原，螺丝锁紧后不会突出安装面，避免舵机安装后出现翘曲，导致输出轴与负载不同心。内部的电机安装位做了定位筋还原，电机装入后不会出现径向偏移，齿轮啮合中心距偏差会直接导致传动噪音变大、齿轮磨损加快，定位筋的公差控制在0.05mm以内才能保证啮合精度。上盖的固定螺丝孔做了铜嵌件的位置还原，塑料壳体反复拆装螺丝容易滑牙，铜嵌件能提升螺纹连接强度，模型里嵌件与壳体的注塑包胶结构也做了细节呈现，能看出嵌件周围的塑料加厚区域，避免注塑时出现缩痕。
