汽车冲压工序用刚性导柱式定位夹具

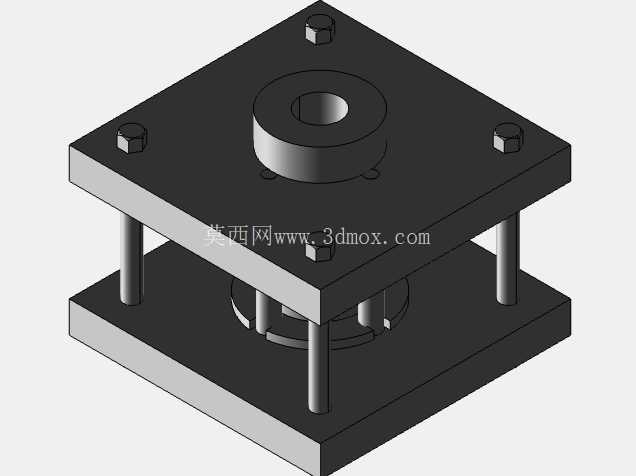

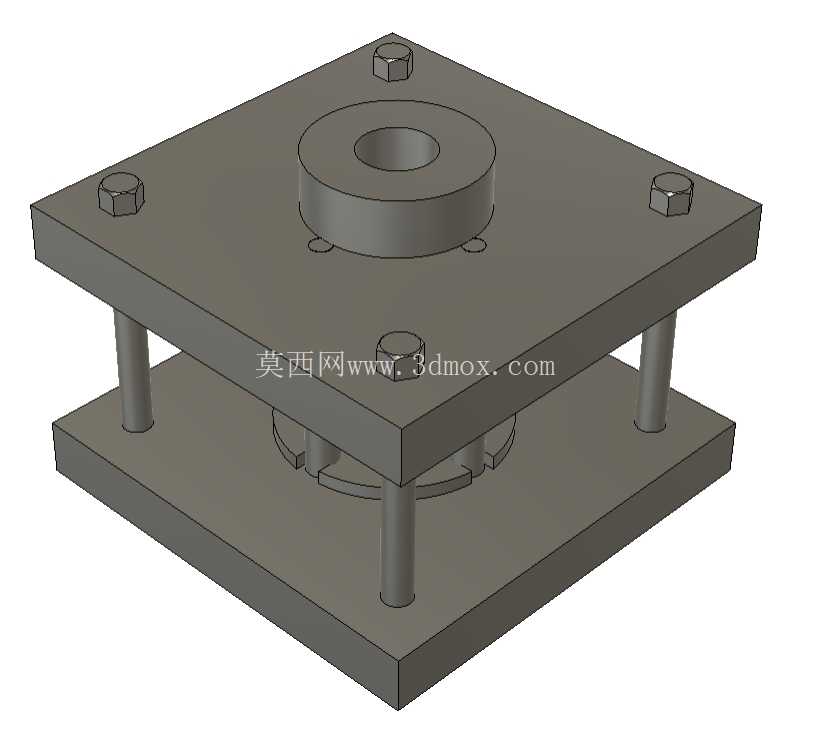

这套刚性导柱式夹具组件，主要面向中小尺寸冲压件的工序间定位需求，在汽车冲压零部件的钻孔加工、尺寸抽检、分总成预装工位都能适配，也可延伸用于小型机加工件的装夹定位场景。整套结构采用上下平行板式布局，上顶板与下底板通过四根均匀分布的圆柱导柱实现滑动导向，导柱与板件的配合选用间隙配合公差，既保证开合过程的顺畅无卡滞，又能将上下板的同轴度误差控制在0.02mm以内，避免定位偏移。

上顶板中心设置带沉孔的定位凸台，凸台内径与待装夹工件的中心定位轴径匹配，沉孔结构可避让工件顶部的凸起特征，防止装夹时出现干涉；顶板四个角点位置预留内六角紧固件安装孔，通过标准螺栓可将定位凸台、顶板与待夹紧工件实现刚性锁紧，保证加工或检测过程中工件不会出现窜动。下底板作为整个夹具的承载基础，平面度公差控制在0.01mm/100mm范围内，可直接固定在机床工作台、检测平台或者流水线工位座上，底部预留的安装孔位适配通用T型槽螺栓的安装尺寸，无需额外加工转接板即可完成固定。

从设计逻辑来看，这套夹具优先考虑了重复定位精度与拆装便捷性的平衡：四根导柱呈矩形对称分布，相比双导柱结构抗偏载能力提升60%以上，在承受侧向钻孔力或者装配压合力时，不会出现板件倾斜的问题；开放式的框架结构没有多余的侧围遮挡，操作人员在装夹工件时可以从多个方向接触工件与紧固件，换型时间相比封闭式夹具缩短近40%，尤其适合多品种小批量的生产场景。夹具的所有紧固件均采用标准件，导柱、板件的材料选用45号钢调质处理，表面做发黑防锈处理，日常维护仅需定期在导柱表面涂抹润滑脂即可，无需复杂的保养流程。

在安装边界上，整套夹具的闭合高度适配常规小型冲床、台钻的工作台开档尺寸，最大开合行程可满足厚度在50mm以内的工件装夹需求，中心定位凸台可根据待加工工件的定位尺寸单独更换，无需改动上下板与导柱的主体结构，大幅降低了多品类工件适配的改造成本。在实际使用场景中，这套夹具既可以单独作为手动装夹工装使用，也可加装气动压紧组件改造为半自动装夹工位，适配不同自动化程度的生产线需求；在教学实训场景中，这套结构也能直观展示夹具定位原理、导柱导向结构的设计逻辑，帮助初学者理解工装设计中刚性、定位精度、操作便捷性三者的权衡思路。

结构细节上，上下板与导柱的连接端设置有定位销孔，装配时先通过定位销确定导柱的垂直精度，再锁紧固定螺栓，避免装配过程中导柱出现倾斜导致的滑动卡滞；顶板与定位凸台的连接面设置有止口结构，可消除凸台安装的同轴度误差，保证中心定位的准确性。夹具体的所有棱边均做了C1倒角处理，避免操作人员在拆装工件时被锐边划伤，符合机械工装的安全设计规范。在受力表现上，当顶板承受垂直方向10kN的压紧力时，板件的最大变形量不超过0.005mm，完全满足冲压工序件定位、轻钻削加工的刚性要求，不会因为装夹变形导致工件尺寸超差。
