人力手推式垃圾清运车三维结构设计

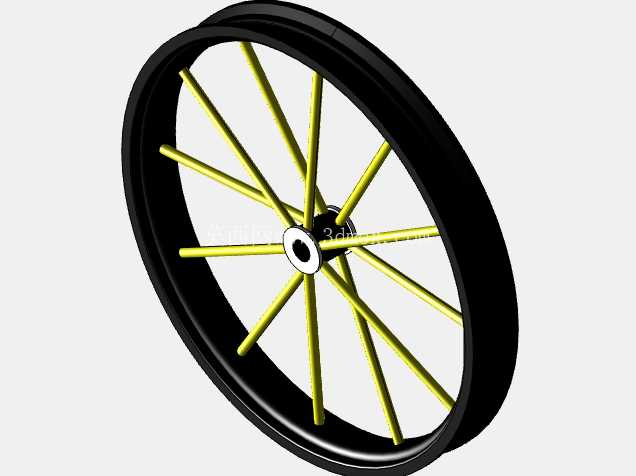

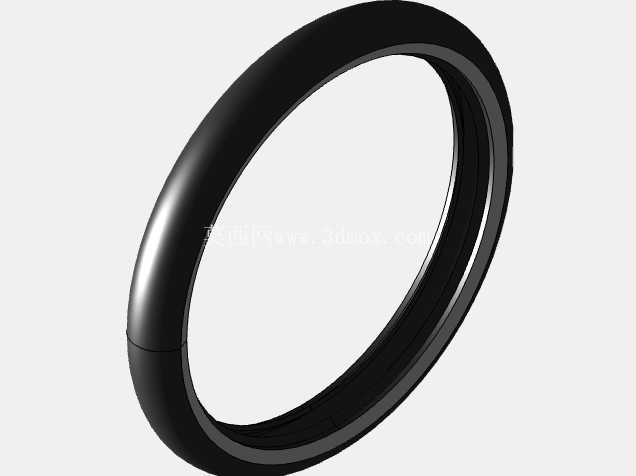

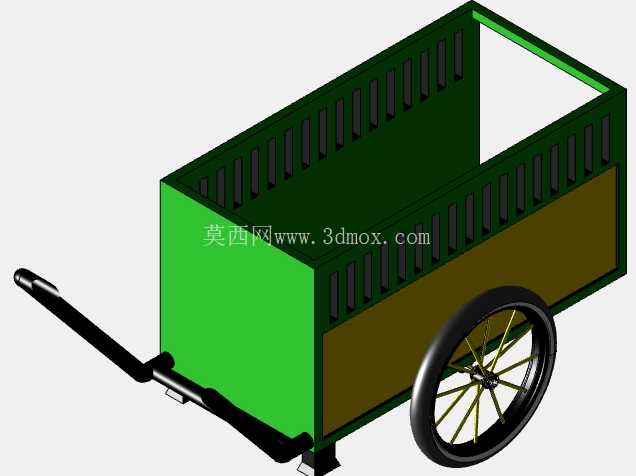

这款手推式垃圾清运载具的三维结构设计，核心围绕社区、园区窄路场景的短途垃圾转运需求展开，区别于大型机动环卫车辆，其整体外廓尺寸控制在适配1.2米宽人行步道通行的边界内，整车长度不含拉杆约1.1米，箱体高度0.75米，满载状态下重心高度控制在0.6米以内，避免推行过程中侧翻风险。从结构设计逻辑来看，承载箱体采用侧围带竖向格栅的框架式结构，格栅间距设置为18mm，既可以在装载轻质袋装垃圾时减少风阻，也能避免零散硬质杂物从侧围滑落，同时格栅结构相比全封闭侧板减重约22%，降低推行时的人力负载。箱体底部采用1.5mm厚度的冲压钢板弯折成型，与侧围格栅框架通过折边咬合加焊点固定，连接处做圆弧过渡处理，避免垃圾残留堆积在拼接缝隙中，日常冲洗时污水可顺着底部倾斜5°的导水面从箱体后侧预留的排污缺口排出，无需额外设置排水阀门，减少易损部件数量。行走轮采用单轮辐式橡胶轮结构，轮径350mm，轮轴位置设置在箱体重心投影点后侧80mm处，空载状态下车把端的下压力控制在30N以内，满载120kg额定载荷时车把端抬升力不超过80N，符合成年人单手操作的施力范围，长时间推行不会产生过度的肌肉疲劳。车把采用圆管弯折成型，与箱体前端的连接座采用可拆卸式销轴固定，当需要将箱体整体抬起倾倒垃圾时，拔出销轴即可分离车把与箱体，箱体后侧设置的两个支撑脚可在倾倒时作为转动支点，操作人员只需扶住箱体上沿即可完成卸料动作，无需将整车完全抬离地面。从安装边界来看，行走轮的轮轴支架与箱体底部的安装孔位采用标准化间距设计，适配市面通用的350mm直径实心橡胶轮，后期维护更换时无需重新打孔适配，轮轴处预留的润滑注油孔位置距离箱体底部间隙为25mm，日常加注润滑脂时不会与地面凸起产生干涉。箱体前侧与车把连接的安装座采用加厚冲压件，厚度3mm，可承受满载状态下急停产生的1.5倍冲击载荷，避免连接部位断裂变形。侧围格栅的每根竖筋均采用一体冲压成型，与上下边框的连接点采用满焊处理，焊点打磨平整后不会出现尖锐凸起，避免操作人员装卸垃圾时被划伤。在实际应用场景中，这款载具除了常规的生活垃圾清运，也可适配厂区生产边角料的短途转运，箱体内部可根据需求加装可拆卸式帆布内衬，装载粉状、颗粒状废弃物时不会出现撒漏，内衬通过箱体上沿的卡扣固定，拆卸清理十分便捷。整车未设置多余的装饰性结构，所有外露部件均采用圆弧倒角处理，推行过程中即使碰到路沿或者墙体，也不会产生尖锐的刮擦痕迹，轮组上方设置的弧形挡泥板与箱体底部采用卡扣连接，雨天推行时不会将地面污水甩到箱体侧围，减少日常清洁的工作量。从结构建模的细节来看，所有钣金件的折弯半径均按照冲压工艺要求设置为1倍板厚，焊接预留的焊接收缩量为0.2mm，实际生产时无需二次调整模具即可直接冲压成型，轮轴与支架的配合公差采用H8/f7间隙配合，装配时无需额外打磨即可顺利装入，转动过程中无卡滞、旷量问题。车把握把位置套有橡胶防滑套，握把直径设置为32mm，符合成年人手掌握持的舒适尺寸，握把末端设置有向上的翘边，推行时手掌不会从握把末端滑脱。箱体后侧的支撑脚高度设置为100mm，当车辆静止停放时，箱体处于水平状态，不会出现前倾或者后倾的情况，即使在3°的坡面上停放，配合轮组处的简易刹车块也可保持稳定，不会出现溜车问题。
