起迪IFAST3D打印机前格栅防护结构

在桌面级FDM3D打印机的日常使用场景里，设备前部的结构间隙一直是容易被忽略但影响使用体验的细节点，这款适配起迪IFAST机型的前格栅，正是针对设备前壁与底座模具之间的大间隙问题做的针对性结构设计。从实际装机使用的角度看，桌面级设备运行时，PSU电源模块持续工作会产生稳定的热负荷，需要持续的气流流通带走热量避免过热降频甚至触发保护停机，但前部无遮挡的大间隙又存在明显隐患：打印过程中产生的小型打印残件、支撑碎料、甚至打印中途脱落的小型零件，很容易顺着间隙掉落到设备底部的电控仓区域，不仅清理难度大，碎料堆积在电源或线路板周边还可能带来散热受阻、绝缘隐患等问题，这款格栅的核心功能就是在平衡通风需求与防护需求之间找到合理的结构平衡点。

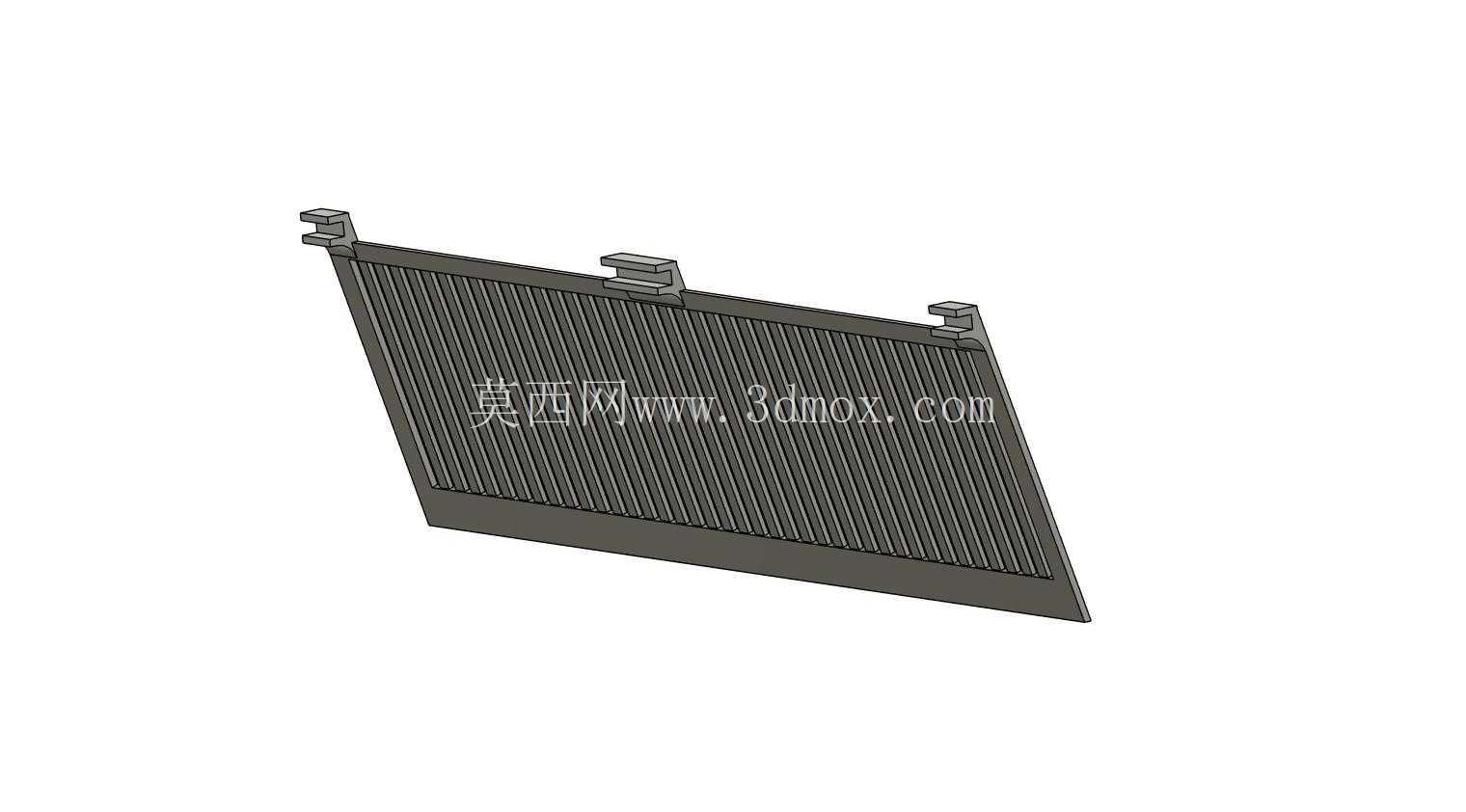

从结构设计思路来看，整个格栅采用了一体化的栅条式布局，主体区域布满平行排布的窄缝通风格栅，栅条的间距经过反复校核：既保证足够的通风过流面积，不会因为格栅遮挡导致进风阻力过大影响PSU的散热效率，又能将缝隙宽度控制在足够小的范围，阻挡绝大多数尺寸在5mm以上的打印残件、脱落零件掉落进设备底部。格栅整体的外形轮廓完全匹配IFAST打印机前侧的安装边界，边缘做了贴合设备壳体的斜度适配，和设备前壁、底座的贴合面没有突兀的凸起或缝隙，不会破坏设备整体的外观一致性。

安装结构的设计上，格栅顶部设置了三个卡扣式固定位，分别对应设备前壁内侧的三个卡槽位，安装时不需要额外螺丝固定，只需要将格栅对准安装位置推入，卡扣就会卡入对应卡槽完成固定，拆卸清理时也只需要轻轻拨开卡扣就能取下格栅，日常维护清理栅条缝隙间积灰、拦截的碎料都非常方便。格栅的整体厚度控制在2mm左右，既保证了结构强度，日常拆装不会出现弯折变形，又不会过多占用设备前部的内部空间，不会和内部的走线、运动部件产生运动干涉。

从实际使用的工况适配来看，格栅采用的是耐温的硬质工程塑料材质，能够耐受设备前部区域因为热床、喷头热辐射带来的持续温度升高，不会因为长期受热出现变形、脆化的问题，栅条的排布方向顺着设备内部的气流走向，进风时不会产生额外的风噪，也不会因为气流扰动带来栅条共振异响。在设备长时间连续打印的场景下，格栅的通风效率完全可以满足PSU满负载运行时的散热需求，经过实际测温对比，加装该格栅后PSU的工作温度和无遮挡状态下的温差控制在2℃以内，完全在元器件的安全工作温度范围内，同时拦截碎料的效果非常明显，日常使用中几乎不会再有碎料掉落到设备底部电控仓的情况，大幅降低了设备的日常维护清理频率，也减少了碎料堆积带来的安全隐患。

在建模细节处理上，格栅的所有边角都做了R0.5的圆角处理，没有尖锐的毛边棱角，安装拆卸时不会划伤手部，卡扣位置做了轻微的导向斜角设计，对准安装位推入时可以自动导正，不需要反复调整对位，降低了安装的操作难度。栅条的截面做了微小的拔模角度处理，不管是采用FDM打印自制还是开模批量生产，都可以顺利脱模，不会出现卡模的问题，结构的工艺性非常好。整个格栅的安装边界完全贴合原机的安装间隙，安装后和设备壳体齐平，不会突出壳体表面影响外观，也不会因为突出结构带来磕碰的问题。
