卡扣式拼装小屋3D打印结构设计

这款卡扣式拼装房屋结构，核心面向桌面级增材制造场景做适配，不管是面向中小学科创教育的结构认知教具、建筑概念方案的实体展示样件，还是桌面装饰摆件的制作，都能匹配对应的使用需求。整套结构拆分后所有零件均无大尺寸悬空结构，无需额外打印支撑就能完成制作，能有效降低打印过程中的耗材损耗与后处理工作量，适配SLA、SLS、FDM三类主流桌面及工业级3D打印工艺的成型要求。

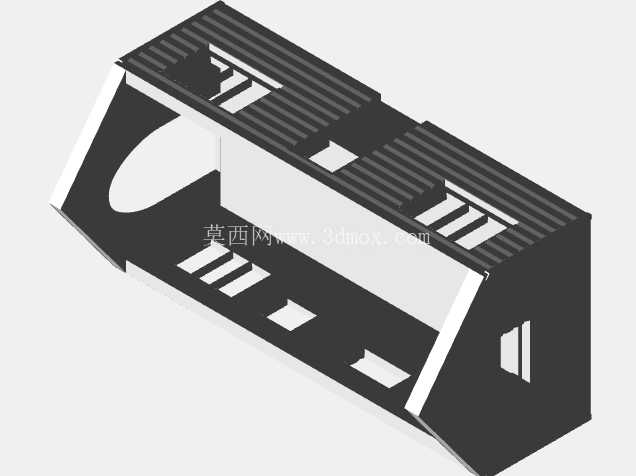

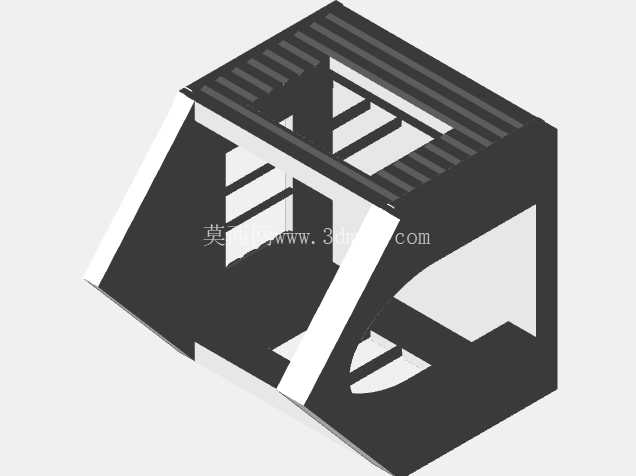

结构设计上采用全卡扣互锁的连接逻辑，墙板、屋顶、门窗、烟囱各个模块之间都设计了对应公差匹配的卡扣位，装配全程不需要额外使用粘合剂，依靠结构本身的过盈配合就能实现稳定连接，反复拆装也不会出现卡扣磨损松脱的问题。墙板部分做了等厚的仿护墙板纹理造型，既还原了真实木屋的外立面质感，也保证了整面墙板的壁厚均匀，打印过程中不会因为壁厚差过大出现翘曲变形的问题，所有墙板的卡扣凸台与凹槽都做了0.2mm的间隙预留，刚好适配FDM工艺的打印精度公差，装配时不需要额外修磨就能顺利卡合。

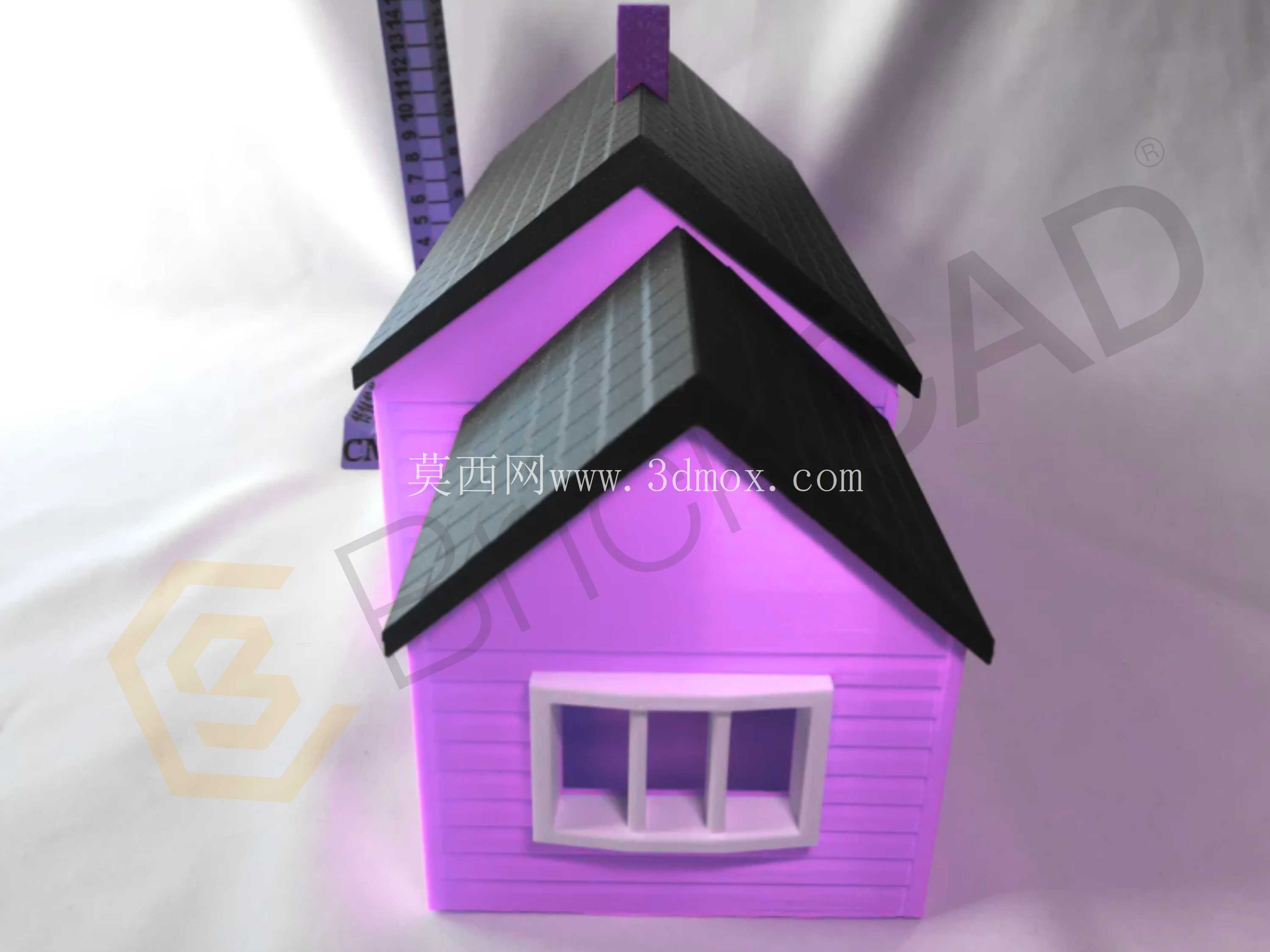

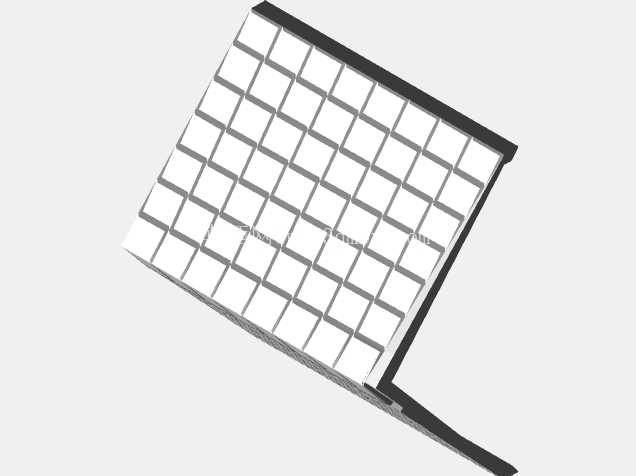

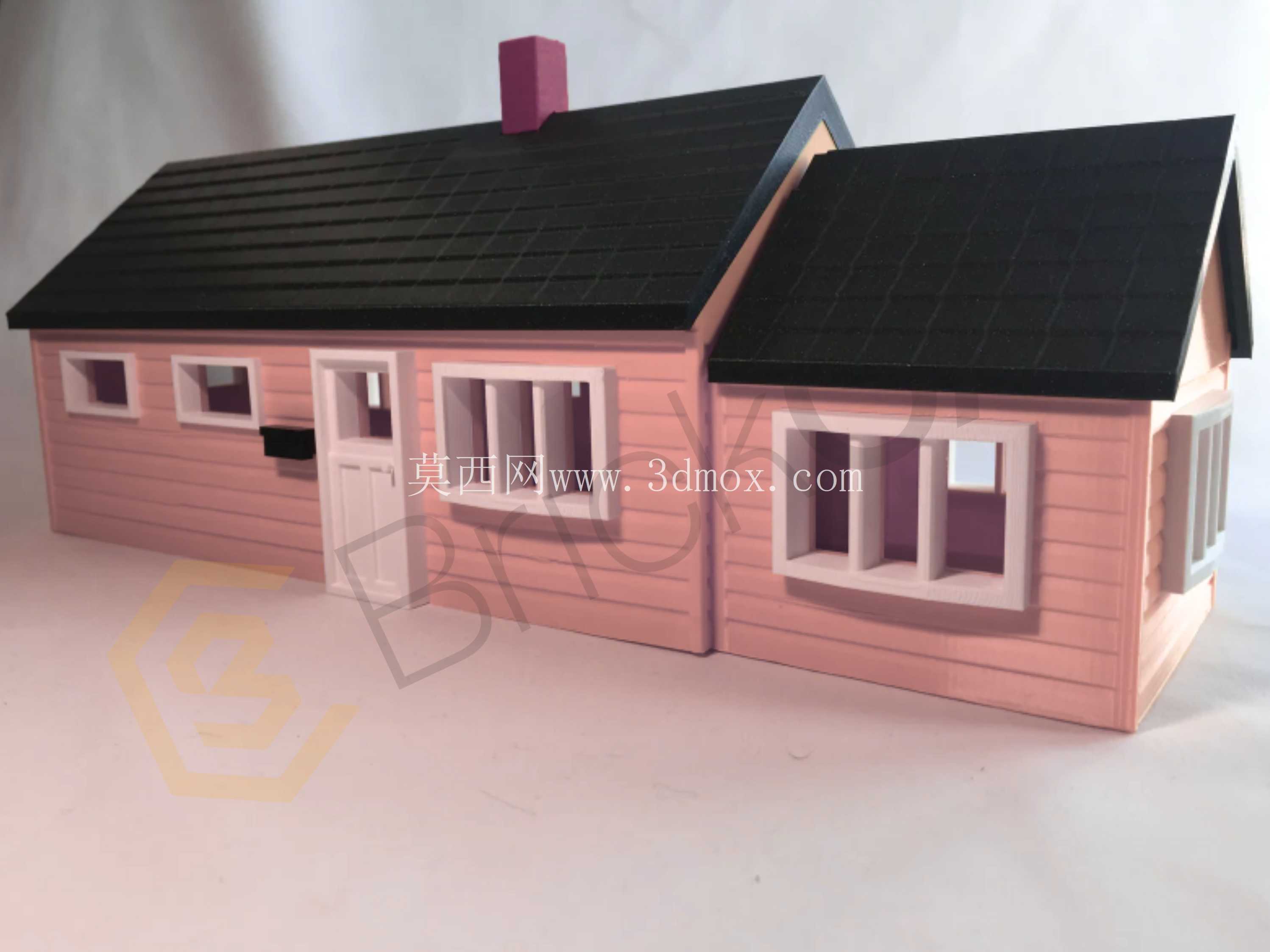

屋顶组件采用双坡顶的分块设计，两个不同进深的房屋单元屋顶可以独立拼接，也能组合成L型的整体屋面结构，屋顶表面做了仿瓦楞的条状凸起纹理，纹理深度控制在0.8mm，既保证视觉上的瓦面质感，也不会因为纹理过深增加打印的层纹处理难度。门窗模块采用嵌入式卡扣设计，窗框与墙板的安装位做了定位止口，装配后不会出现前后窜动的问题，门板与门框之间预留了转动间隙，不需要额外加装合页就能实现门板的开合动作，还原真实房屋的使用细节。烟囱模块采用直插式卡扣固定在屋顶预留的安装位上，底部做了定位凸台，插入后不会出现倾斜偏移的问题。

从安装边界来看，整套模型拼装完成后的整体外轮廓适配常规220*220mm打印尺寸的桌面级3D打印机，拆分后的单个零件最大尺寸不超过180mm，不需要大尺寸打印设备就能完成所有零件的制作。所有零件的拔模角度都控制在1度以上，打印完成后可以很轻松地从打印平台上取下，不会出现零件粘平台导致的底部缺损问题。卡扣的配合深度设计为3mm，既保证连接后的结构强度，也不会因为卡扣过深导致装配难度提升，即便是没有模型装配经验的学生群体，也能对照结构逻辑在短时间内完成整体拼装。

在实际应用场景中，这套结构除了作为3D打印教学的实操案例，帮助学习者理解卡扣连接的公差设计、模块化拆分的工程逻辑之外，也可以作为建筑方案初期的实体推敲模型，通过更换不同的墙板、窗户模块，快速组合出不同布局的房屋造型，辅助建筑设计阶段的方案调整。同时因为整体结构装配后具备足够的结构强度，也可以作为桌面收纳的小型装饰盒使用，内部空腔可以放置小型桌面物件，兼顾展示与实用属性。设计过程中特意规避了所有需要二次加工的结构，所有特征都一体打印成型，不需要额外的螺丝、销轴等连接件，真正实现全打印件的无工具装配，大幅降低了从数字模型到实体成品的转化门槛。
