摩托车RS脚踏控制刹车边总成结构

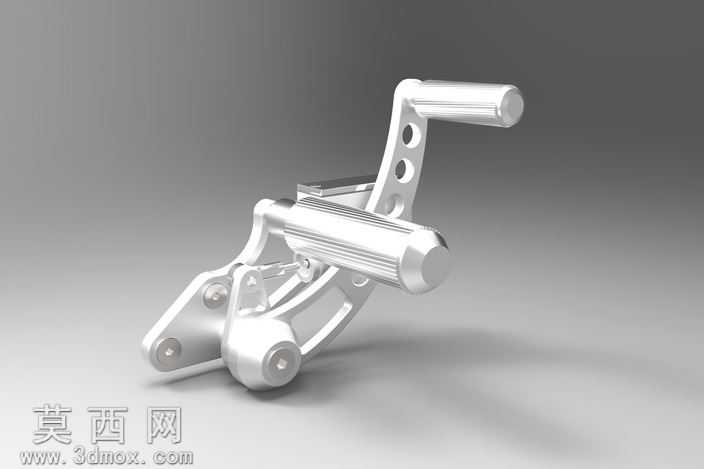

本作品为摩托车RS脚踏控制刹车边总成的三维建模成果，建模过程中以实车操控部件的实际尺寸比例为基准，先通过草图绘制勾勒出脚踏主体、连接摇臂、转轴基座、刹车触发端的轮廓线，对各部件的安装孔位、铰接点位进行精准定位，确保各部件的装配公差符合机械设计规范。建模阶段对脚踏表面的防滑滚纹结构做了细节还原，通过阵列特征实现滚纹的均匀排布，既还原了实物的触感特征，也保证了模型细节的真实度；连接摇臂上的减重孔采用异形轮廓设计，在保证结构强度的前提下模拟了轻量化设计思路，各铰接位置的轴孔配合间隙做了合理预留，能够直观展示部件的活动行程范围。材质赋予阶段，主体金属部件采用哑光铝合金材质，调整材质的反射粗糙度参数模拟金属磨砂质感，转轴、紧固件部分采用亮面镀铬材质，通过高光与漫反射的参数区分，呈现不同金属部件的质感差异，脚踏防滑橡胶部分采用低反光的深色橡胶材质，调整材质的凹凸贴图模拟橡胶表面的细微纹理，提升整体渲染的真实感。渲染阶段采用影棚级柔光布光，主光源从侧上方投射打出部件的主体轮廓，辅助光源补亮暗部细节避免结构阴影死黑，背景采用渐变灰色突出金属部件的质感，通过景深效果虚化背景让视觉焦点集中在脚踏总成的结构本身。设计思路上，该脚踏总成集成了脚踏承托、刹车触发的双重功能，各铰接连杆的传动比经过合理设置，能够直观展示脚踩施力后通过摇臂传动触发刹车动作的机械逻辑，各部件的连接关系清晰明了，可用于摩托车操控系统的结构展示、配件改装参考以及相关机械原理的教学演示，模型整体结构完整，无多余冗余特征，各部件可单独拆分用于装配演示，能够清晰展现脚踏控制总成从固定基座到活动操控端的完整机械传动路径。
