隧道混凝土衬砌钢模板台车结构模型

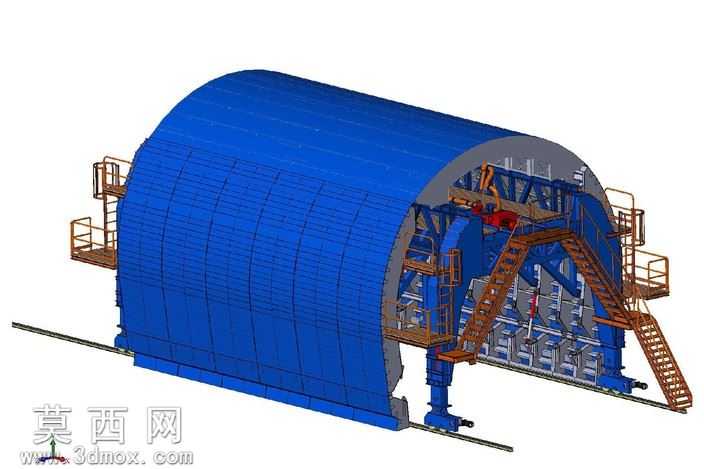

本模型为隧道混凝土衬砌施工用的钢模板系统三维设计成果，采用SolidWorks软件完成全参数化建模，完整还原了隧道衬砌台车的整体结构与细节构造。建模过程中严格遵循隧道施工装备的实际设计规范，对弧形模板面板、支撑桁架、行走机构、操作平台、爬梯结构等核心部件进行了1:1比例的精准复刻，所有零部件的装配关系完全匹配实际设备的机械连接逻辑，可直接用于结构校核、施工模拟与方案展示。模型的材质渲染贴合真实工程装备的视觉特征：弧形外模板采用哑光蓝色金属漆材质，还原工程设备常用的防护涂装效果，表面添加了细微的拼接焊缝纹理与板材压型肌理，模拟钢制模板的真实加工质感；内部支撑桁架、爬梯、操作平台护栏采用棕褐色金属材质，区分不同功能的结构部件，同时还原了钢结构件的防锈涂装特征；底部行走轮系、轨道结构采用深灰色金属材质，添加了轻微的磨损质感，还原设备在轨道上行走作业的真实状态。结构设计上，模型完整呈现了衬砌台车的受力逻辑：外层弧形模板为混凝土浇筑的成型面，通过多组横向、纵向的型钢桁架与内部支撑立柱连接，形成稳定的承载框架，可承受混凝土浇筑时的侧向压力与竖向荷载；两侧设置的多层操作平台带安全护栏，匹配施工人员的作业空间需求，斜向爬梯连接各层平台与地面，符合施工装备的安全设计要求；底部的行走机构包含轮组、支撑千斤顶与轨道适配结构，还原了台车沿隧道轴向移动、就位固定的功能结构。设计思路围绕隧道二次衬砌施工的实际需求展开，整体轮廓匹配常见的公路、铁路隧道断面弧形尺寸，模板分块设计符合实际加工的板材规格，支撑结构的排布兼顾承载强度与内部作业空间预留，所有部件的建模均考虑了实际加工的工艺可行性，无不符合生产逻辑的异形结构，既可以作为施工装备设计的参考方案，也可用于隧道施工流程的三维可视化演示，帮助技术人员直观理解衬砌台车的工作原理与结构组成。
