机加工用固定式精密台虎钳结构设计

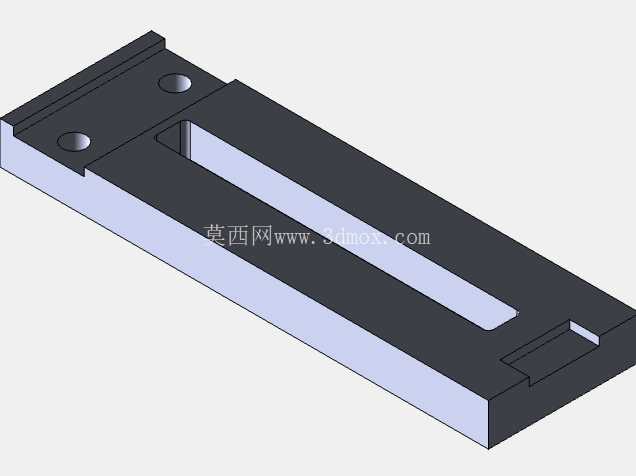

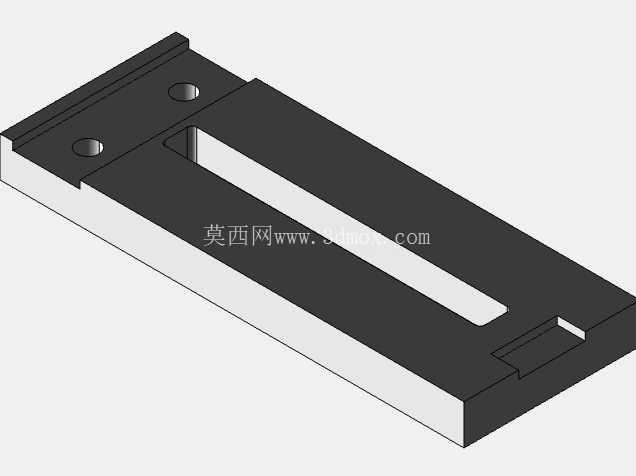

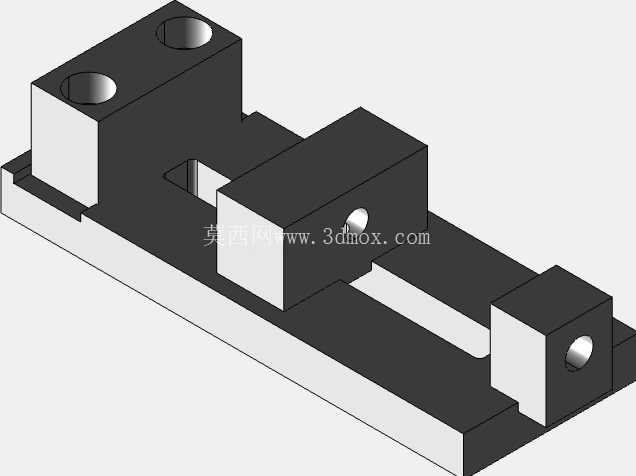

这款虎钳的结构设计完全围绕小型机加工工位的装夹需求展开，日常在普通铣床、小型钻床、台式磨床的工位上，这类工装承担着绝大多数小型金属零件的装夹定位工作，是加工工位上使用频率最高的通用工装之一。区别于重型机用虎钳的大行程大夹持力设计，这款虎钳的整体结构更紧凑，底座采用一体化的长条形安装基体，基体上预留了两个沉头安装孔，可直接通过内六角螺栓固定在机床工作台的T型槽上，安装时不需要额外制作过渡连接板，沉孔的深度设计刚好能容纳螺栓头，安装完成后螺栓头不会突出底座平面，不会对活动钳身的滑动行程造成干涉。

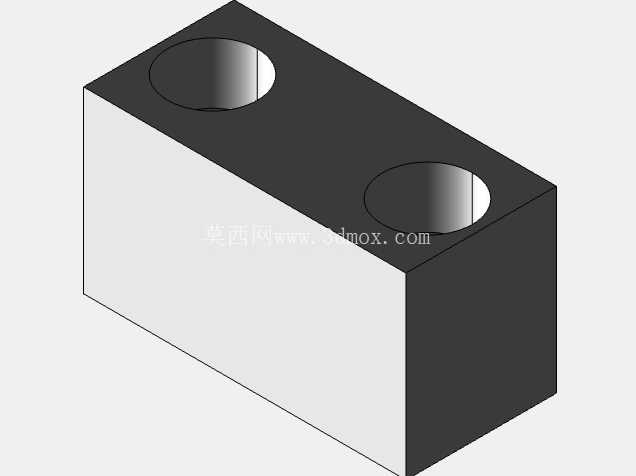

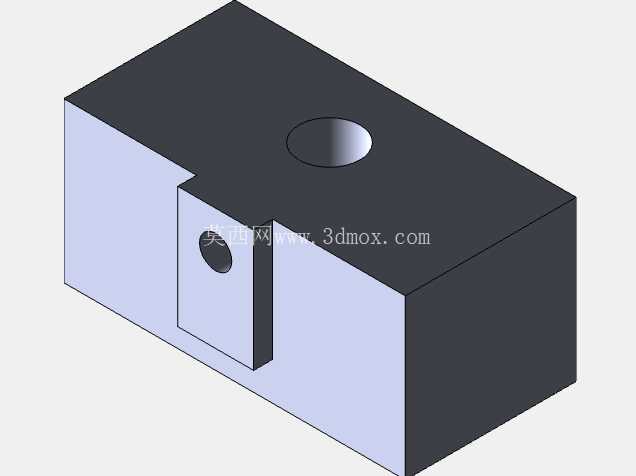

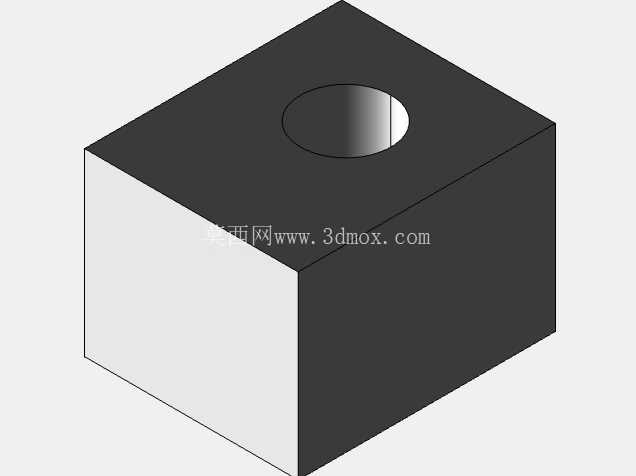

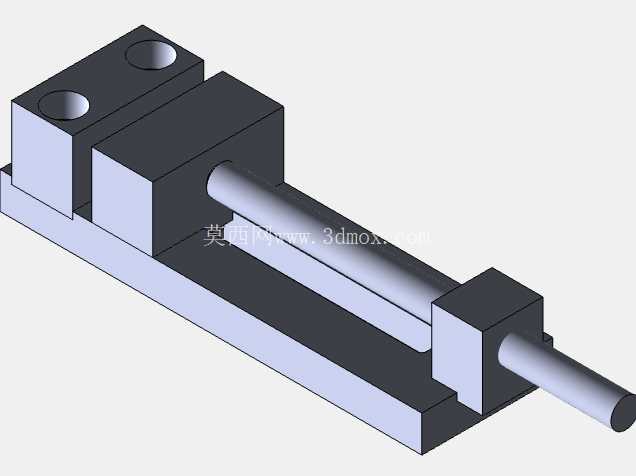

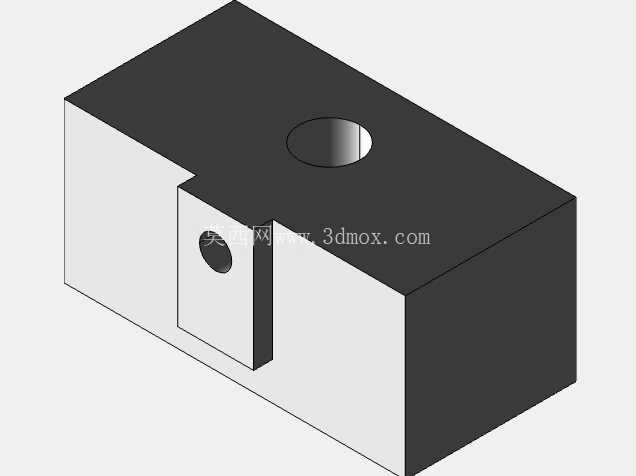

从功能结构来看，这款虎钳采用丝杠驱动的活动钳身进给结构，固定钳身设置在底座靠近安装孔的一端，活动钳身与底座之间通过平面导轨配合，导轨面做了加宽处理，相比窄导轨的普通台虎钳，夹紧过程中活动钳身的偏转量更小，装夹长条形工件时不会出现钳口上翘的问题。丝杠采用梯形螺纹传动，具备自锁特性，装夹工件时不需要额外的锁紧机构就能保持夹持力，加工过程中受切削振动影响也不会出现钳身松动退夹的情况。钳口部分采用可拆卸式设计，钳口板通过沉头螺钉固定在固定钳身和活动钳身的安装面上，日常使用中如果钳口磨损或者出现压痕，只需要更换钳口板就能恢复装夹精度，不需要整体更换钳身，能有效降低工装的维护成本。

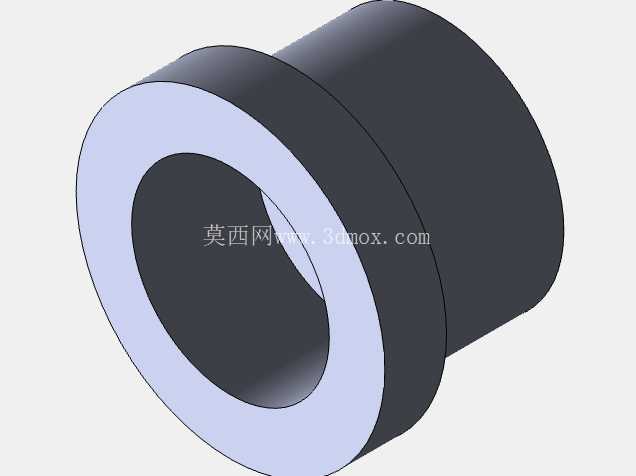

设计过程中对安装边界做了明确的约束，底座的总长度控制在小型工作台的适配范围内，宽度方向不会超出工作台T型槽的常用跨距，钳身的最大开口行程适配常见小型零件的装夹尺寸，既不会因为行程过小限制可装夹工件的范围，也不会因为行程过大导致整体结构冗余、占用过多工作台空间。丝杠的伸出端做了光轴过渡段，手柄安装位置的直径与标准摇柄的安装孔匹配，用户可以根据使用场景选配不同长度的摇柄，需要大夹持力时装长摇柄，狭小空间操作时换短摇柄，适配不同的工位操作条件。

在实际应用场景中，这类虎钳除了承担常规的铣削、钻削装夹任务，还可以配合角度垫铁完成斜面零件的装夹，也可以在钳口处加装软钳口，完成薄壁零件、有色金属零件的装夹，避免装夹过程中夹伤工件表面。底座的导轨面和钳身的配合面都做了平面度公差约束，装配后活动钳身的滑动全程无卡滞，钳口闭合后上下端面的平行度控制在机加工要求的公差范围内，装夹毛坯件时能保证足够的夹持力，装夹精加工件时也能保证定位精度。考虑到加工过程中切削液和铁屑的影响，丝杠的安装位置做了抬高设计，底座上对应丝杠下方的位置预留了排屑间隙，加工过程中掉落的铁屑不会堆积在丝杠螺纹副内，日常清理只需要用毛刷扫过底座表面就能完成维护，不会因为铁屑卡滞影响丝杠的正常传动。

整体结构没有多余的复杂构件，所有零件都采用常规机械加工工艺就能完成生产，固定钳身和底座采用一体化结构设计，减少了装配环节的累积误差，活动钳身的滑动面做了淬火处理，提升了配合面的耐磨性能，长期使用后导轨面的磨损量极小，能长期保持装夹精度。钳身的高度设计也做了优化，装夹工件后工件的加工面高度刚好适配小型机床的主轴行程范围，不需要额外垫高工件就能完成加工操作，减少了工位辅助准备的时间。
