轻型铣削用104毫米开口限位台虎钳

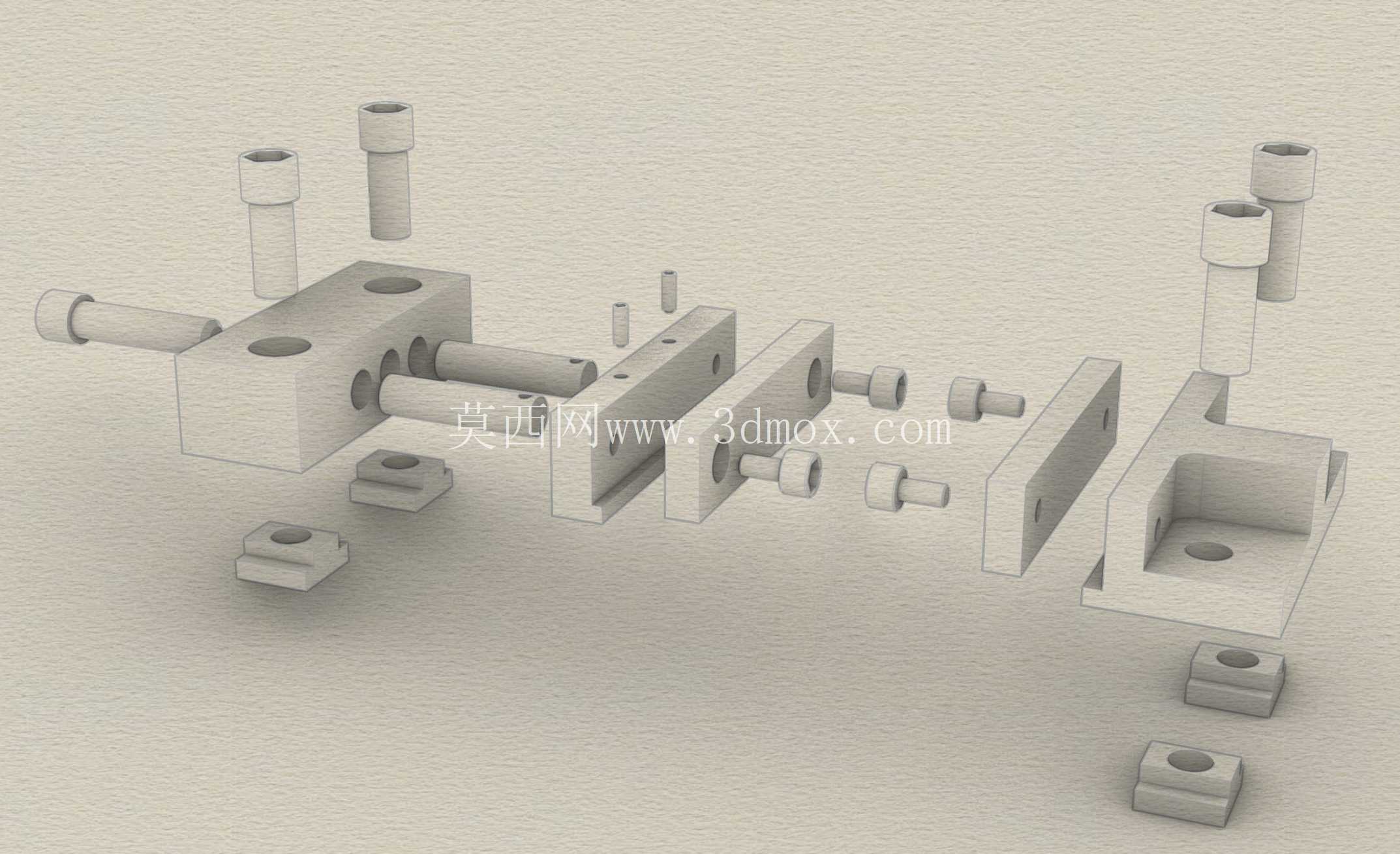

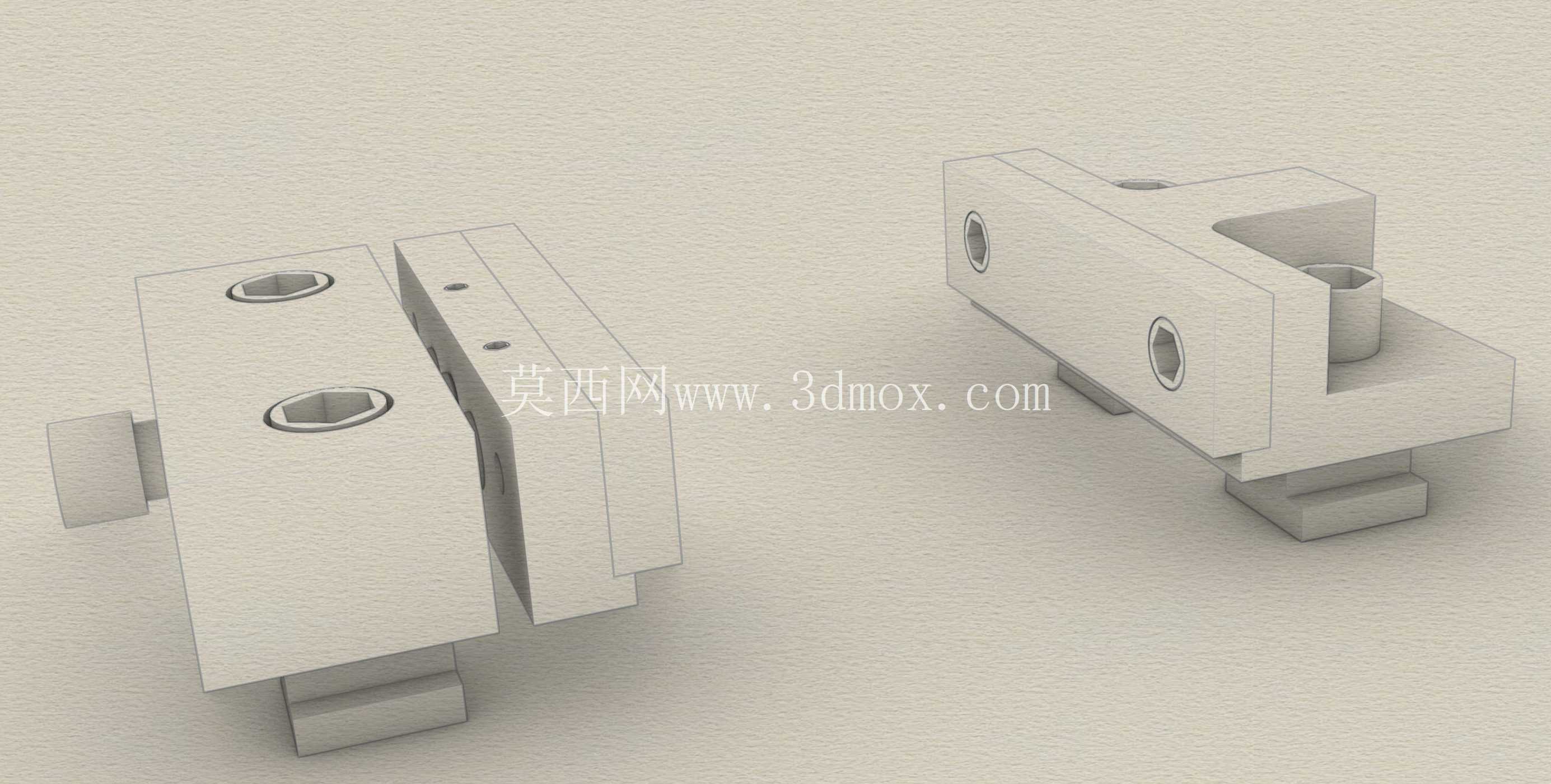

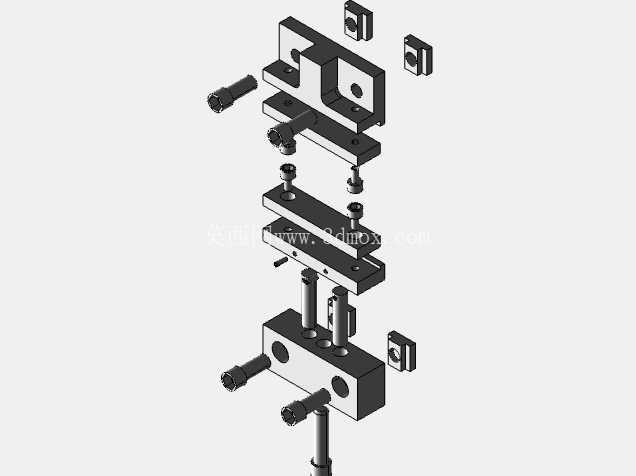

这款轻型铣削加工用夹紧装置，锚定安装尺寸为104毫米，专门适配弗雷萨多台面的开口限位需求，在小批量零件铣削、工位级快速装夹场景中有着极高的适配性。从实际加工场景来看，普通台虎钳往往存在夹持行程冗余、安装孔位与轻型铣削工作台不匹配的问题，尤其是在台式轻型铣床、小型加工工位的辅助装夹环节，过大的钳体不仅会占用工作台有效操作空间，还会因自重过大增加台面负载，甚至在高速铣削时因重心偏高产生细微震颤，影响加工面的光洁度与尺寸精度。这款夹紧装置在设计阶段就瞄准了轻型铣削工位的痛点，整体采用分体式组合结构，钳身主体做了轻量化的空腔优化，在保证夹持刚性的前提下尽可能压缩了非受力区域的材料厚度，整体重量较同行程通用台虎钳降低近四成，单人即可完成工位间的转移与安装。

从功能特性来看，该装置的夹持面做了平行度校准设计，固定钳身与活动钳身的配合面采用研磨工艺处理，空载状态下夹持面平行度控制在0.02毫米以内，夹持矩形坯料时不会出现受力偏斜、工件翘起的问题。钳身上预留的两个沉头安装孔，孔位中心距严格匹配104毫米的安装锚定尺寸，安装时可直接通过内六角螺栓固定在对应规格的T型槽台面上，无需额外加工转接板，大幅缩短工位调试的准备时间。装置的开口限位结构做了嵌入式设计，不需要额外加装限位挡块，当活动钳身行进到最大开口位置时会自动锁止行程，避免操作时丝杠脱出钳体，在高频次的工件装夹循环中能有效降低设备故障概率。

从设计思路层面拆解，这款夹紧装置没有盲目追求大夹持行程与高锁紧力，而是围绕轻型铣削的实际加工载荷做参数匹配：日常加工场景中，轻型铣削的背吃刀量通常控制在2毫米以内，对应的工件夹持反力远低于重型铣削工况，因此钳身的受力筋板布局只在丝杠安装位、夹持受力面做了加厚处理，其余非受力区域均做了减薄设计，既满足刚性要求，又控制了整体体积。钳体底部的定位凸台与台面的定位槽做了间隙配合设计，安装时凸台嵌入槽内即可完成初步定位，后续拧紧安装螺栓时不会出现钳体偏移，能保证夹持方向与铣削进给方向的垂直度要求，减少装夹找正的时间消耗。

在安装边界方面，该装置钳体总宽度控制在120毫米以内，安装后突出台面的高度不超过65毫米，在多工位并排布置的轻型铣削工作台上，相邻两个夹紧装置之间不会出现操作空间干涉，操作人员更换工件、调整铣刀的操作空间充足。丝杠传动部分采用梯形螺纹设计，具备自锁特性，铣削过程中受到振动冲击时不会出现钳口松动、工件移位的问题，钳口部位预留了可更换软钳口的安装槽，针对铜、铝等软质金属加工时，可更换铜质或尼龙材质的软钳口，避免夹伤工件已加工表面。在实际生产线的应用中，这类轻型夹紧装置常被布置在流水线旁的辅助铣削工位，用于小型支架、接插件、薄板零件的飞边、槽口加工，装夹动作简单，锁紧力调节范围适配轻型加工需求，不会因夹紧力过大导致薄壁零件变形，也不会因锁紧力不足出现加工时工件窜动的问题。
