汽车冲压端盖类连接壳体结构设计

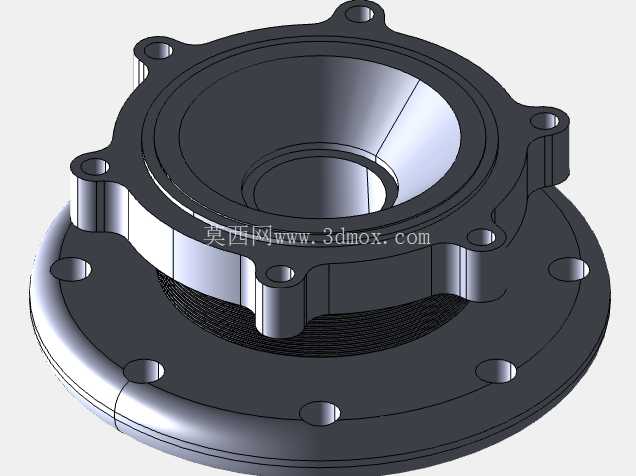

做汽车底盘传动端配套结构设计快十二年，经手的端盖类冲压件少说也有上百套，看到这个带法兰安装边的腔体类零件第一反应就是轮边或者传动系的密封端盖——这类零件看着结构不复杂，真要落地到量产，每一个安装孔的位置、腔体的深度、止口的配合公差，都直接影响后续装配的密封性和运转稳定性。

先从实际应用场景说，这类带周向安装耳的端盖，大多用在乘用车或者轻卡的轮边减速器外侧、变速器输出端的轴承座封盖位置，核心作用有三个：一是给内部的轴承、齿轮啮合区提供封闭的腔体，挡住外界的泥水、粉尘进入传动副，同时防止内部的润滑脂泄漏；二是通过自身的结构刚度，给轴承外圈提供轴向定位支撑，抵消车辆行驶过程中传动系产生的轴向窜动；三是法兰盘上的安装孔位直接和桥壳、变速器壳体的对应螺柱配合，实现整个端盖的可靠固定，承受车辆颠簸时产生的交变载荷。

从结构设计思路来看，这个零件采用了阶梯式腔体布局，外侧的大直径法兰盘做了加厚处理，周向均匀分布的六个带凸台的安装耳，每个凸台都做了局部加厚，一方面是避免冲压成型时孔位区域材料过薄导致安装时压溃，另一方面凸台的沉孔结构可以让螺栓头沉入零件表面，不会突出干涉周边的轮辋或者线束布置。中间的腔体部分做了两级台阶，内侧的小直径止口是和壳体上的定位轴颈配合的，配合公差一般选H7/h6的间隙配合，既方便装配时的导向，又能保证同轴度，避免端盖装偏后和内部的旋转轴发生摩擦；外侧的大直径台阶是用来安装密封圈的，通常会在这个位置开密封槽，套上O型密封圈或者橡胶油封，装配后靠端面压紧实现静密封。

再说到安装边界的尺寸控制，这类端盖的法兰盘外径一般会比配合的壳体安装面大5-8mm，保证安装时有足够的压紧面积，不会因为压力集中导致壳体端面变形；安装孔的中心圆直径要严格和壳体上的螺柱位置度匹配，位置度公差一般控制在Φ0.2mm以内，避免装车时出现孔位对不上的情况，毕竟量产线上的装配节拍很快，工人不可能逐个修配孔位。腔体的深度要根据内部轴承的外圈厚度来定，要保证端盖装紧后，端面刚好顶在轴承外圈的端面上，既不能留间隙导致轴承窜动，也不能压得过紧导致轴承预紧力过大，运转时出现过热烧蚀的问题。

另外，零件上的几个径向凸台结构，是用来安装传感器或者通气塞的，比如轮边端盖上通常会在这个位置装轮速传感器的探头，对着内部的齿圈采集转速信号，所以这个凸台的内孔同轴度、端面和齿圈的间隙都有严格要求，一般间隙控制在0.5-1.2mm之间，间隙太大信号弱，太小容易碰擦齿圈。冲压成型的时候，这些局部凸台都是通过局部拉延成型的，要注意材料的流动，避免出现拉裂或者起皱的问题，尤其是安装耳和腔体连接的圆角位置，圆角半径不能小于2倍料厚，否则冲压时容易出现应力集中，零件装车后受交变载荷容易在圆角处开裂。

从实际使用的工况来看，这类零件长期暴露在车底，要承受碎石冲击、泥水侵蚀，还有-40℃到120℃的温度交变，所以设计时除了结构本身，材料一般选用08Al的冷轧冲压钢板，成型后做电泳防锈处理，表面再喷一层防石击的涂层，避免长期使用后出现锈蚀穿孔。很多新手设计这类零件时，容易忽略安装耳的刚度，把安装耳做得和法兰盘一样厚，结果装车后螺栓打紧力矩稍大，安装耳就会翘曲变形，导致密封面贴合不严出现漏油，这个结构里每个安装耳都做了局部的加强筋过渡，从腔体侧壁延伸到安装耳位置，刚好提升了安装耳的刚度，打紧螺栓时不会出现变形，这个细节处理是很贴合实际量产需求的。还有腔体内部的圆角过渡，所有转角都做了R3以上的圆角，既方便冲压成型时材料流动，又能避免应力集中，在车辆长期颠簸受振的情况下，不会因为应力集中出现疲劳裂纹。
