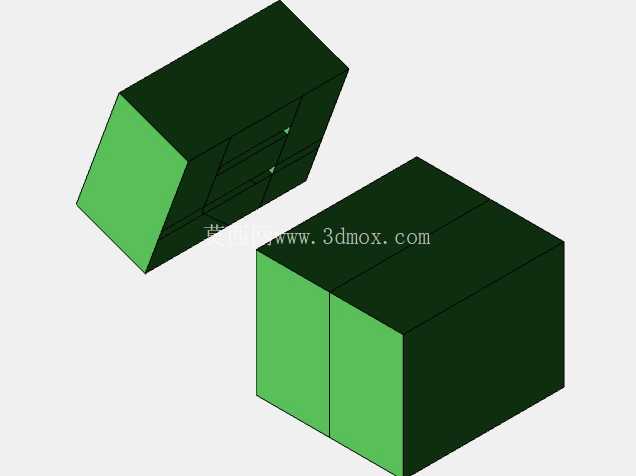

这套型芯型腔结构主要应用在汽车覆盖件、结构件的冲压成型工序中,区别于常规带模具向导的标准模架配套结构,这套结构采用无向导独立式设计,适配小批量试制、特殊结构件的冲压生产场景,在新车型研发阶段的样件冲压环节,这类结构能快速适配非标准模架的安装需求,省去向导部件的定制加工周期,缩短样件交付的前置准备时间。从实际生产用途来看,型芯作为冲压成型的凸模侧部件,直接接触板材内侧,承担板材拉伸、成型过程中的内轮廓支撑作用,型腔作为凹模侧部件,与型芯配合形成封闭的成型腔,板材在压力机的施压作用下,沿着两者的贴合面发生塑性变形,最终得到符合尺寸要求的冲压件。这套结构的功能特性集中在成型面的贴合精度上,两个部件的分型面采用直面贴合设计,没有额外的锁扣、导向销结构,安装时需要配合模架上的独立导向柱完成对位,这种设计的优势在于成型面的加工可以独立完成,不需要在型芯型腔本体上加工导向孔、定位槽,减少了本体加工的工序量,对于形状简单、成型深度较浅的汽车冲压件来说,这种结构的刚性足够满足成型压力需求,同时后期修模时可以单独对型芯或型腔的成型面进行打磨、补焊,不需要考虑导向结构的位置精度影响,降低了修模的难度。从设计思路上看,这套结构优先考虑了加工便利性与试制场景的快速适配性,整体采用方块式基体设计,基体部分预留了足够的装夹余量,不管是立式加工中心的平口钳装夹,还是磨床的磁力吸盘装夹,都能直接完成基准面的找正,不需要额外设计工艺凸台。成型面直接在基体上加工成型,没有采用镶拼式结构,避免了镶拼缝隙带来的制件表面压痕问题,对于外观面要求不高的内部结构冲压件来说,这种整体式结构的成型稳定性更好,不会出现镶件松动导致的尺寸超差问题。外形尺寸方面,型芯与型腔的基体采用等截面方块设计,安装边界规整,长宽方向的尺寸公差控制在±0.02mm范围内,安装时可以直接嵌入模架的模仁槽内,配合侧面的锁紧块完成固定,不需要额外设计安装法兰、固定螺孔的复杂结构,模仁槽的加工只需要保证直角度与平面度即可,降低了模架的加工成本。实际生产中,这套结构适配的压力机吨位在100吨到200吨区间,成型的板材厚度范围在0.8mm到2.0mm之间,常见的汽车内部加强板、安装支架类零件都可以用这套结构完成冲压成型。设计过程中,成型面的拔模角度设置在1度到1.5度之间,既保证了冲压件成型后能顺利脱模,又不会因为拔模角度过大导致制件尺寸偏差超差,分型面的位置设置在制件的最大轮廓处,避免了侧向抽芯结构的使用,进一步简化了模具的整体结构。两个部件的成型面粗糙度要求达到Ra0.8,减少板材成型过程中的摩擦阻力,降低制件表面拉伤的概率,基体的非成型面粗糙度只需要达到Ra3.2即可,减少不必要的加工工时。安装时需要注意,型芯与型腔的合模间隙要均匀控制在板材厚度的1.1倍左右,间隙过大会导致制件出现飞边,间隙过小则会加剧成型面的磨损,甚至导致板材被拉裂。由于没有自带导向结构,首次合模时需要采用薄铜片进行间隙检测,四个角位的间隙偏差不能超过0.03mm,确认间隙均匀后再锁紧模架上的固定螺栓,避免成型过程中出现错位导致的模具啃伤。日常生产维护中,每次冲压批次完成后,需要清理成型面表面的金属碎屑,定期检查成型面的磨损情况,当出现轻微拉伤时,可以采用油石进行局部打磨,磨损量超过0.1mm时则需要进行补焊修复,重新加工成型面后才能继续投入生产。这种无向导的型芯型腔结构,虽然在安装对位时比带向导的结构多了间隙调整的步骤,但在小批量、多品种的冲压试制场景下,其加工周期短、成本低、修模方便的优势非常明显,能够很好地适配汽车研发阶段快速迭代的样件生产需求,不需要为每一个试制件都定制全套带导向的标准模仁,有效降低了试制阶段的模具投入成本。
