汽车冲压用转子安装基座结构设计

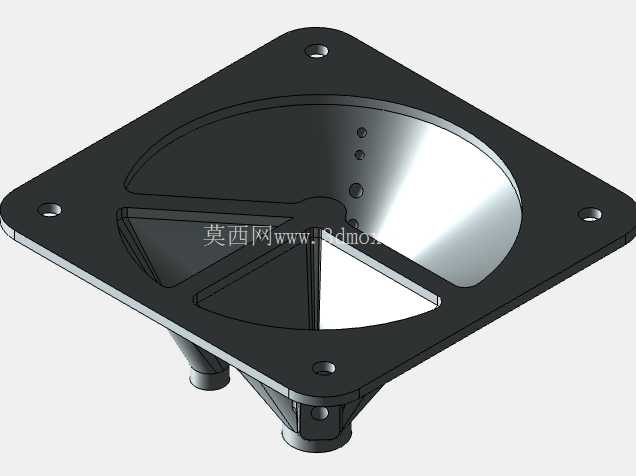

在汽车覆盖件冲压生产线的送料工位，这类带锥形导流腔的方形安装基座是转子传动单元的核心承载部件，日常生产中需要承受转子高速运转带来的持续振动，同时要保证送料过程中冲压余料、工艺碎屑能够顺着锥形腔顺利滑落，避免碎屑卡滞在传动间隙中造成转子偏磨、送料步距偏差等问题。从结构设计逻辑来看，方形法兰边的四个安装孔采用对称式布局，孔位公差按照IT7级精度控制，安装时能够直接匹配冲压模架上预设的定位螺柱，不需要额外做配钻加工，法兰边的厚度经过反复校核，在1600吨冲床连续冲压的振动工况下，不会出现法兰面翘曲变形的问题，保证基座和模架的贴合面间隙始终控制在0.02mm以内，避免振动传导过程中出现连接松动。锥形腔体内部设置的三道放射状加强筋，并不是随意布置的结构：每道筋的走向都对应转子运转时的载荷传递路径，能够将转子轴座处的径向载荷均匀分散到整个方形法兰的安装面上，避免局部应力集中造成腔体开裂，筋条的厚度从腔体中心向法兰边逐渐过渡，既不会因为筋条过厚造成注塑或者铸造过程中出现缩孔缺陷，也不会因为筋条过薄导致支撑刚度不足。腔体下方伸出的两个圆柱形定位柱，是和下方传动箱对接的定位基准，柱面的同轴度公差控制在0.015mm以内，安装时能够直接插入传动箱的定位孔中，保证转子输出轴和传动箱输入轴的同轴度符合要求，避免轴系运转时出现别劲、发热的问题。从安装边界来看，整个基座的方形法兰轮廓尺寸适配常规宽台面冲床的模架安装空间，不需要对现有模架做额外的改造就可以直接替换原有老旧基座，锥形腔体的倾斜角度经过反复验证，能够保证直径5mm以下的冲压碎屑依靠自重完全滑落，不会在腔体内堆积，日常维护时只需要定期用压缩空气吹扫腔体表面就可以完成清洁，不需要拆解整个转子单元。在实际冲压生产场景中，这类基座的应用场景覆盖了汽车外板、结构件冲压线的送料转子、出料转子安装工位，相比传统的圆形法兰基座，方形法兰的四个角点能够提供更稳定的支撑，在高速送料（送料速度超过30m/min）的工况下，基座的振幅比圆形法兰结构低40%左右，能够有效降低转子运转的噪音，同时延长转子轴承的使用寿命。设计过程中特意在锥形腔体的侧壁预留了三个小直径的工艺孔，这三个孔并不是安装孔，而是用于日常运维时检测转子轴的径向跳动量，检测时不需要拆解基座，只需要将百分表表座吸附在模架上，测头通过工艺孔伸入腔体就可以直接接触转子轴表面，快速完成跳动量检测，大幅降低日常设备点检的工作量。法兰边的四个角都做了R5的圆角过渡，避免安装过程中尖锐边角划伤操作人员，同时也能减少应力集中，避免冲床长期振动造成角部出现裂纹。腔体下方的轴座位置特意做了加厚处理，轴座内孔的表面粗糙度控制在Ra1.6，能够和转子轴承的外圈形成良好的配合，保证轴承运转时的外圈不会出现蠕变滑移，避免轴座磨损造成整个基座报废。
