90度内角对齐LED灯条弧形楔形插接件

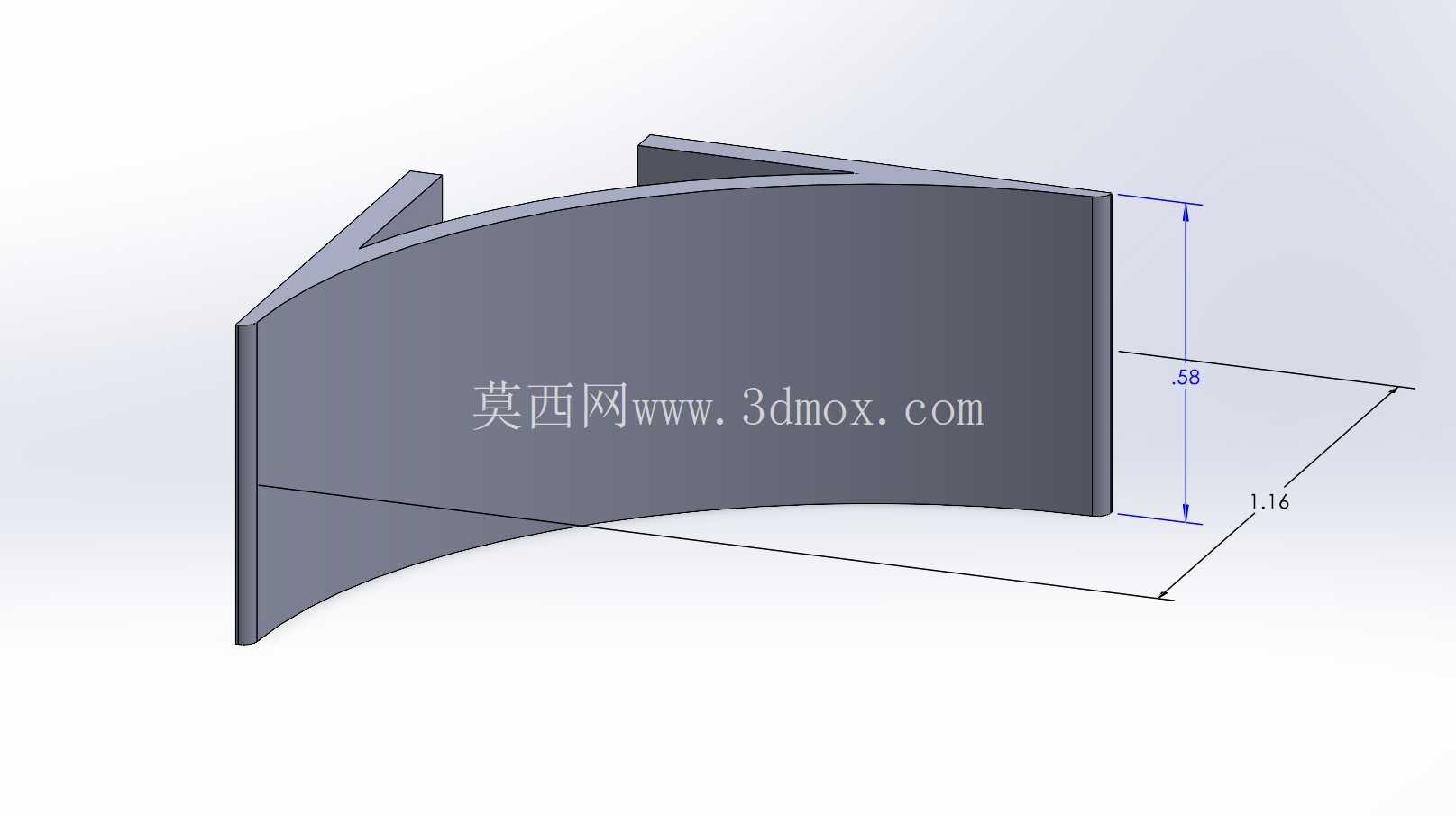

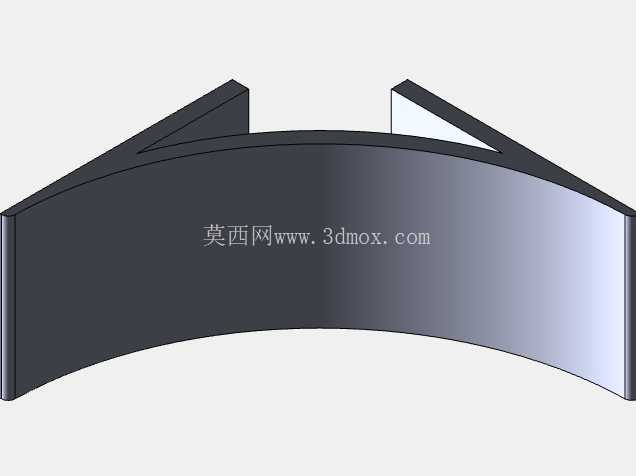

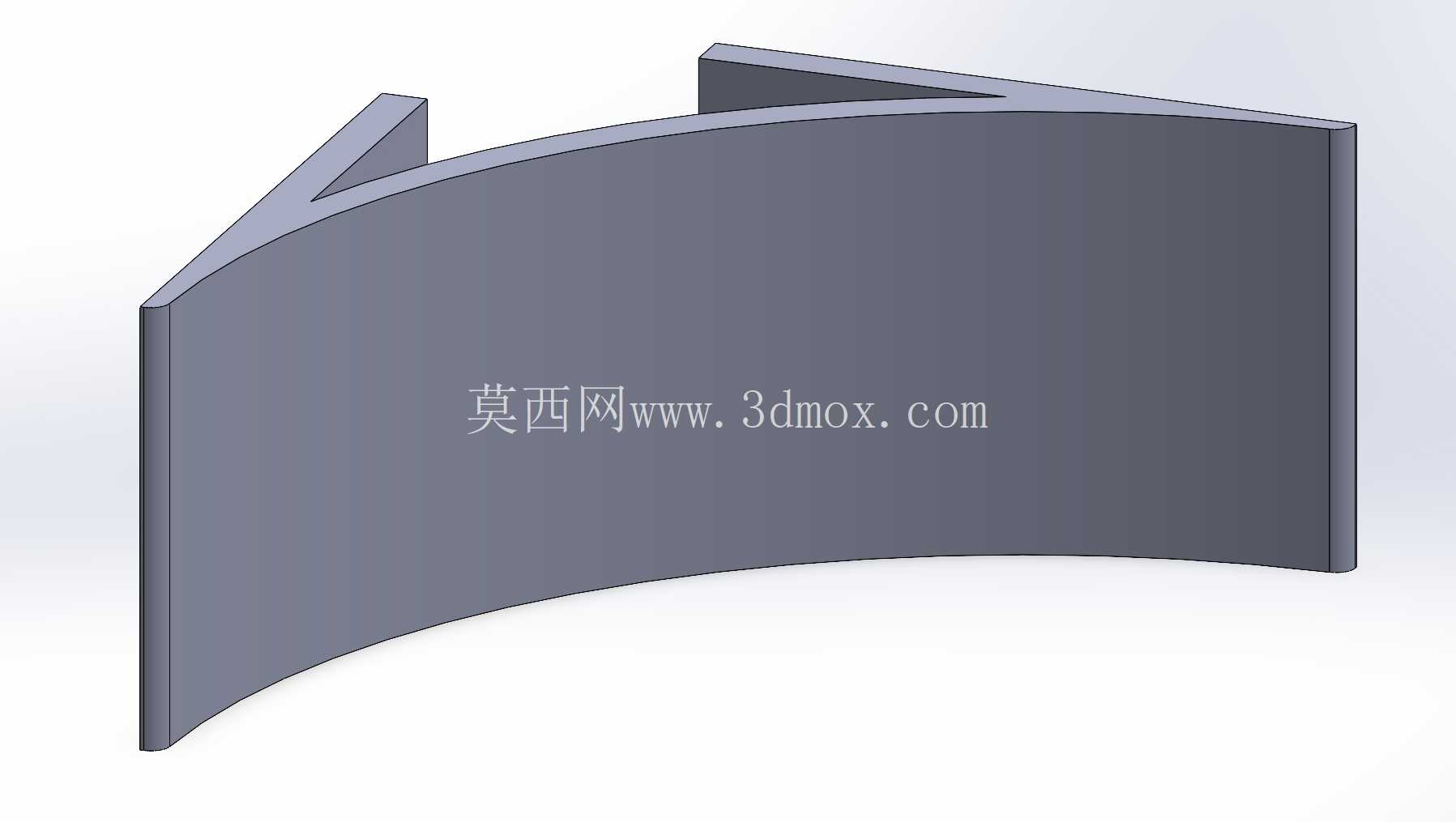

在定制化照明安装场景中，转角位置的光线衔接一直是容易出现暗区、漏光的痛点，尤其是直角转角的LED灯条布设，常规对接方式要么需要裁切灯条后重新焊接，破坏灯条原有防水与电路结构，要么对接后转角处光线断层，无法实现平滑的光带过渡效果，这款楔形插接件正是针对这一实际工程需求设计的转角衔接构件。从结构功能来看，该构件核心作用是在90度内角位置完成两段LED灯条的对齐衔接，主体采用弧形轮廓设计，弧面曲率经过反复调校，能够让灯条发出的光线顺着弧面完成漫反射过渡，避免直角位置出现明显的光线折角与暗区，让整段光带在转角位置的出光效果保持连续均匀。构件顶部设置的一体式法兰结构，是专门为安装固定设计的支撑结构，法兰面预留的安装位可以直接通过螺丝或者卡扣固定在转角的安装基材上，不需要额外设计转接支架，能够大幅减少现场安装的加工工作量。设计过程中，首先确定的是90度内角的安装边界，构件的两个侧边定位面严格垂直，公差控制在机械安装的常规精度范围内，保证两段灯条对接后不会出现错位偏移，避免灯珠对位偏差导致的出光不均问题。楔形的插接结构是整个构件的核心设计点，插接段的截面尺寸与常规LED灯条的安装槽尺寸匹配，插入后能够与灯条的安装基座形成紧密配合，不需要额外粘接就能完成初步定位，后续配合法兰的固定，能够保证长期使用过程中不会因为温度变化、轻微震动出现松脱移位。弧形轮廓的设计没有采用简单的圆角过渡，而是根据LED灯珠的发光角度做了曲率优化，常规小功率LED灯珠的发光角度在120度左右，弧面的曲率半径刚好覆盖灯珠的发光范围，让光线打在弧面上后能够形成均匀的漫反射，不会出现局部亮斑或者暗区，同时弧面的厚度均匀，避免因为壁厚差异导致的注塑或者冲压成型缺陷。从安装边界来看，构件的整体厚度与常规LED灯条的安装铝槽厚度匹配，安装后不会突出铝槽表面，能够保证外罩的柔光板可以平整安装，不会出现凸起缝隙。顶部法兰的宽度控制在合理范围内，既保证了足够的固定受力面积，又不会过多占用转角位置的安装空间，即使是狭小的内角安装场景，比如展柜内角、设备轮廓灯槽、汽车内饰氛围灯转角位置，都有足够的安装余量。在实际应用中，这款构件不仅可以用于常规的室内装饰照明转角，在汽车内饰的氛围灯安装、工业设备的状态指示灯带布设、展示道具的轮廓光带安装场景中都能适用，尤其是在需要做连续光带效果的直角转角位置，不需要对灯条做裁切焊接，直接通过该插接件完成两段灯条的转角衔接，既能够保证电路连接的可靠性，又能保证光线过渡的平滑性。结构设计上没有多余的冗余特征，所有结构都服务于定位、导光、固定三个核心功能，楔形插接段做了微小的导入斜角，安装时可以顺畅插入灯条的安装槽内，不需要施加过大的按压力，避免安装过程中损坏灯条的电路板或者灯珠。法兰与主体弧形结构的连接位置做了圆角过渡，避免应力集中，无论是采用金属冲压成型还是塑料注塑成型，都能够保证结构强度，长期使用不会出现连接位置断裂的问题。针对不同的安装场景，该构件的弧形面还可以根据需求做表面处理，比如做磨砂纹理提升漫反射效果，或者做反光镀层提升光线利用率，不过基础版本的结构已经能够满足大部分常规照明场景的使用需求。在三维建模过程中，需要重点控制两个插接面的垂直度、弧面的曲率连续性、法兰安装孔的位置精度，这些尺寸直接影响最终的安装适配性与导光效果，尤其是弧面与插接段的衔接位置，需要做相切过渡，避免出现棱角导致的光线折射异常。
