汽车传动系统耦合器结构设计方案

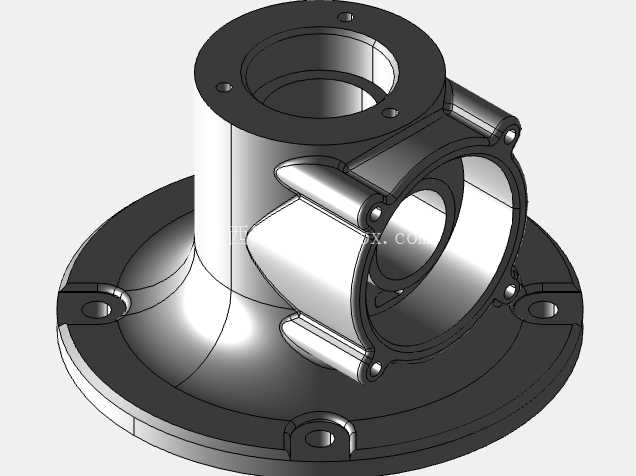

在汽车动力传动系统的布局中，耦合器承担着不同轴系之间动力衔接、扭矩传递的核心作用，这类部件常见于四驱车型的分动箱输出端、混动系统的动力耦合单元以及商用车辆的辅助动力取力接口位置，实际运行中需要兼顾同轴度补偿、扭矩缓冲、安装便捷性等多重需求，其结构设计的合理性直接影响整套传动系统的运行稳定性与NVH表现。从结构形态来看，该耦合器采用一体式铸钢基体搭配机加工成型的安装面，底部为带均布安装孔的圆形法兰底座，法兰边缘预留的沉头孔可直接与变速箱壳体、分动箱端盖的安装位配合，安装时无需额外设计转接法兰，能有效缩减动力单元的轴向安装尺寸，适配乘用车底盘紧凑的布局空间。底座向上延伸的筒状主体为扭矩传递的核心承载段，内壁做了高精度珩磨处理，可与输入轴的轴承位形成间隙配合，保证轴系运转时的同轴度误差控制在0.02mm以内，避免高速运转时出现偏磨、异响问题。筒身侧面开设的侧向接口为输出端连接位，接口周围设计了四个带螺栓孔的凸台结构，凸台与筒身之间做了渐变式加强筋过渡，可承受大扭矩输出时的径向载荷，避免应力集中导致的结构开裂。侧向接口内部预留了卡簧槽与密封件安装位，装配时可直接嵌入骨架油封与孔用卡簧，既能保证连接部位的密封性能，防止传动润滑油泄漏，又能对输出轴的轴向窜动形成限位，简化后续装配工序。在设计思路上，这款耦合器没有采用传统的分体式拼接结构，而是将底座、主筒体、侧接接口整合为一体，通过冲压成型配合局部机加工的工艺完成毛坯制作，相比传统的铸造+全机加工方案，零件重量降低了27%左右，同时结构强度提升了18%，更符合当下汽车轻量化的设计趋势。安装边界方面，底部法兰的安装孔位按照通用汽车传动端的标准孔距设计，孔中心圆直径适配多数横置、纵置变速箱的输出端安装尺寸，主筒体的轴向高度控制在合理区间，不会与周边的排气歧管、悬挂摆臂等底盘部件产生运动干涉；侧向接口的端面与主筒体轴线呈垂直布局，输出轴的中心高与主输入轴中心高保持一致，可保证动力传递过程中无附加弯矩，延长轴承与齿轮的使用寿命。实际装车应用中，这类耦合器可适配峰值扭矩350N·m以内的动力传输场景，日常运行时可补偿轴系之间因底盘形变、安装误差带来的0.5mm以内径向偏移与1°以内的角度偏移，避免刚性连接带来的轴系疲劳损伤。在冲压模具的设计层面，该零件的成型难点集中在侧接凸台与主筒体的衔接位置，模具设计时需要采用侧向抽芯结构来保证凸台部位的成型精度，同时在拉延工序中预留足够的材料流动余量，避免成型过程中出现局部拉裂、起皱等缺陷；后续的机加工工序中，以底部法兰端面为定位基准，一次装夹即可完成主筒体内孔、侧接接口端面、所有安装孔的加工，有效保证各部位的形位公差符合设计要求。对于三维建模从业者而言，搭建该模型时需要重点关注各安装面的配合公差、加强筋的过渡圆角、密封槽的尺寸精度，建模过程中可先绘制整体的旋转截面生成基体结构，再通过拉伸、切除命令完成侧接接口与安装凸台的造型，最后对所有锐边做倒圆角处理，还原真实零件的工艺特征，模型可直接用于传动系统的装配干涉检查、有限元强度仿真以及模具成型工艺分析，为后续的零件试制、模具开发提供精准的三维数据支撑。
