汽车冲压模具用滚轮挡块结构设计

项目分类:汽车冲压模具 发布时间:2026-07-30 ID:1206019
  • 汽车冲压模具用滚轮挡块结构设计

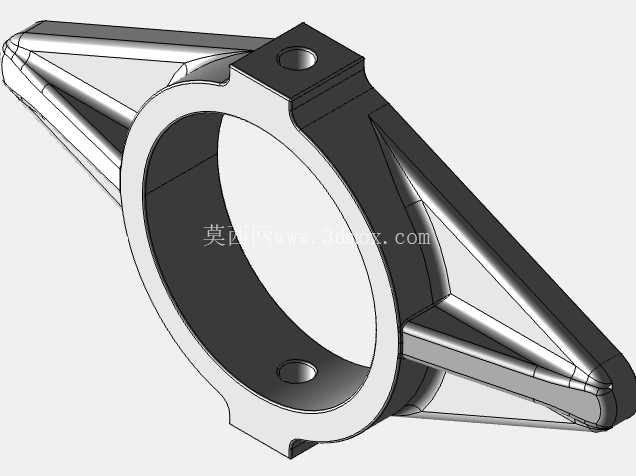

在汽车覆盖件冲压生产线上,滚轮挡块是安装在模具送料路径侧方的核心限位导向部件,主要承担板料输送过程中的侧向定位、滚轮行程限位功能,避免高速送进的板料出现偏移、窜动,保障冲压工位的板料定位精度,直接影响冲压件的成型尺寸一致性。日常冲压作业中,板料从开卷线进入多工位级进模后,会沿着送料滚轮组高速移动,此时侧方的挡块需要持续承受板料边缘的剐蹭、滚轮组件的侧向冲击力,同时要适配不同厚度板料的送进间隙,这就要求挡块本身具备足够的结构刚性,同时安装定位的精度要控制在丝级公差范围内。从结构设计来看,这款滚轮挡块采用了环形主体加双侧对称翼型支撑的结构,中间的环形内孔用于嵌套配套的滚轮轴套,孔壁预留的两个同轴安装孔用于穿设紧固螺栓,将挡块整体固定在模具基座的安装面上,双侧延伸的翼型结构并非单纯的造型设计,而是通过三角加强筋的结构形式,将挡块受到的侧向冲击力均匀分散到基座安装面,避免长期受冲击后出现安装孔开裂、挡块偏移的问题。翼型结构的末端做了收窄的锥面过渡,一方面是为了避让模具内部的其他运动部件,减少冲压过程中模具开合的干涉风险,另一方面锥面可以作为板料导入的导向面,当板料出现小幅偏移时,能够顺着锥面滑入正确的送料路径,不需要额外增加导向块结构,精简了模具的整体零件数量。在安装边界设计上,环形主体的端面与安装面完全贴合,两个安装孔的孔位同轴度公差控制在0.02mm以内,保障螺栓锁紧后挡块不会出现偏斜,翼型结构的外轮廓距离环形中心的尺寸经过反复校核,既保证了足够的支撑强度,又不会超出模具侧基准的安装边界,适配多数汽车冲压模具的标准安装槽尺寸。实际生产场景中,这类挡块通常成对安装在送料路径的两侧,根据冲压板料的宽度调整两侧挡块的间距,中间环形结构内嵌套的滚轮可以降低板料输送时的摩擦阻力,避免板料表面出现剐蹭划伤,这也是区别于固定式挡块的核心特性——固定式挡块长期与板料摩擦会出现磨损凹槽,不仅需要频繁更换,还容易刮伤板料表面影响涂装质量,而带滚轮结构的挡块将滑动摩擦转化为滚动摩擦,大幅降低了易损件的更换频率,也提升了冲压件的表面质量。设计过程中需要重点考量的是挡块的受力分布,当板料以每分钟数十次的冲压节拍高速送进时,板料边缘对挡块的冲击力是周期性的,因此翼型支撑的筋板厚度不能过薄,否则长期受交变载荷容易出现疲劳断裂,同时筋板与环形主体的衔接处做了圆角过渡,避免应力集中导致的开裂问题。另外,环形内孔的尺寸公差需要与配套的滚轮轴套做间隙配合,间隙过大会导致滚轮转动时出现径向窜动,影响板料的定位精度,间隙过小则会导致滚轮卡滞,失去滚动减摩的作用。安装面的平面度要求也较高,如果安装面存在凸起或者凹陷,会导致挡块锁紧后出现形变,使得环形内孔的同轴度超差,进而导致滚轮转动不畅,因此在模具装配时,需要先将安装面打磨平整,再使用扭力扳手按照对角顺序锁紧固定螺栓,保障挡块安装后的位置精度。在汽车冲压车间的连续生产场景下,这类滚轮挡块的使用寿命通常能达到百万冲次以上,相比传统的固定式挡块,维护成本降低了六成以上,同时因为导向精度更稳定,冲压件的不良率也能得到有效控制。不少模具设计人员在选型时,会优先选择这类带对称翼型支撑的滚轮挡块,因为其结构刚性更好,安装定位更便捷,不需要额外加工加强筋结构,直接通过螺栓固定即可使用,能够缩短模具的装配周期。针对不同吨位的冲压设备,挡块的尺寸也会做对应调整,大吨位多工位级进模因为送料速度更快、板料厚度更大,会选用环形直径更大、翼型支撑更厚的挡块型号,而小型冲压件的模具则可以选用尺寸更紧凑的型号,适配狭小的模具内部安装空间。
