600ml容量吹塑成型模具腔体结构

这套吹塑成型用的模具腔体结构，主要面向食品包装、日化用品包装领域的中空塑料瓶量产场景，适配600ml规格PET、PP材质瓶体的吹制工序，直接对接挤出吹塑、注拉吹两类常规吹塑设备的装夹工位。从实际生产适配性来看，该结构的核心功能是在合模后形成密闭的瓶体成型腔，配合吹塑机的吹气杆将熔融型坯吹胀贴合腔壁，冷却后得到尺寸合规的中空瓶体，整套腔体直接决定了成品瓶的外壁轮廓、壁厚均匀度以及合模线的规整度。

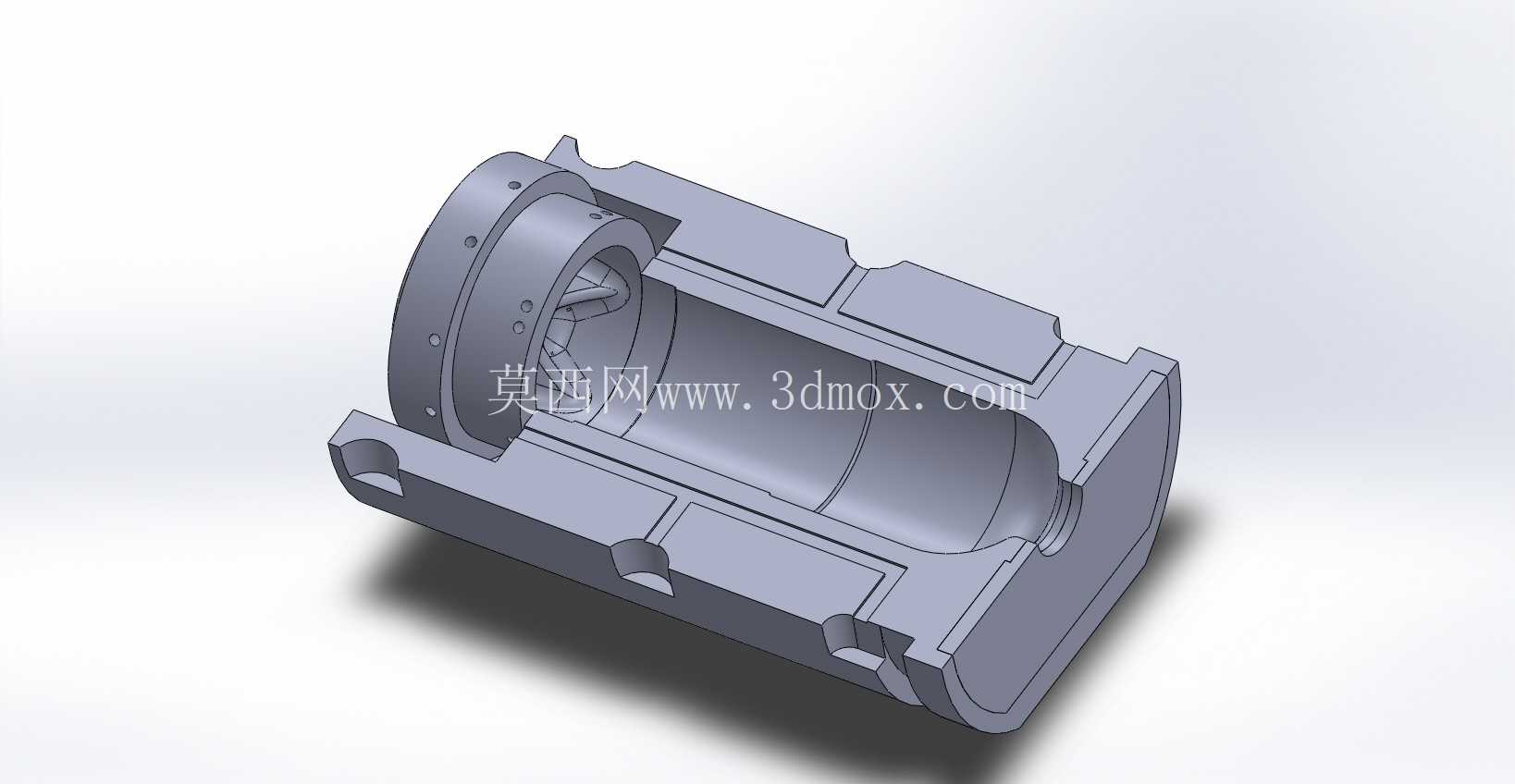

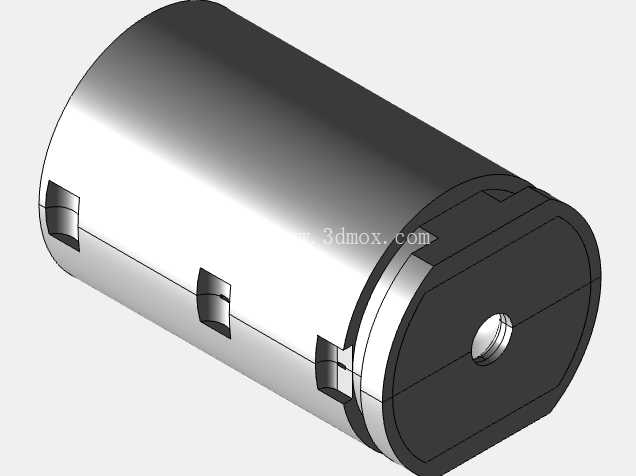

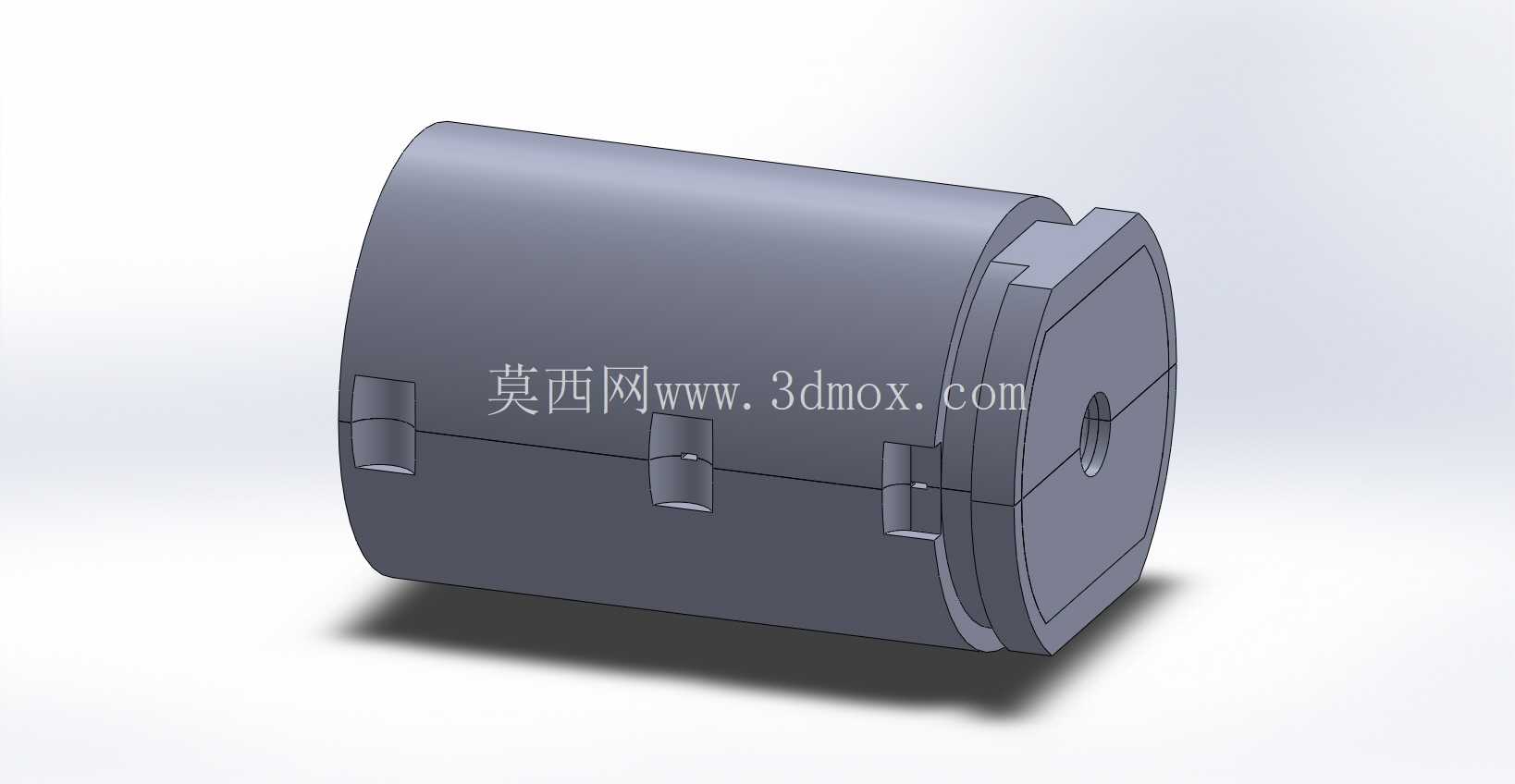

设计过程中优先考虑了量产工况下的开合模顺畅度，腔体外侧的多组凸台与卡槽结构，是直接对应吹塑设备动模、定模板的装夹定位点，安装时无需额外加工转接板，可直接通过压板锁紧在设备模板上，定位销孔的位置公差控制在0.02mm以内，避免长期开合模出现错位导致瓶体合模线飞边超差。腔体内部的成型面完全贴合600ml瓶体的外轮廓，瓶身的防滑凹槽、底部的加强筋结构都在腔体内做了对应镜像处理，吹气口对接位置做了1:10的锥度导向，避免吹气杆插入时刮蹭腔口导致成型瓶口出现毛刺。

从结构细节来看，腔体外侧的减重槽并非随意开设，是经过受力仿真后去除的非受力区域，既降低了整套模具的整体重量，减少设备开合模的负载，也能在冷却阶段加快腔体的热量传导，缩短成型周期。腔体两端的法兰边厚度做了差异化设计，靠近吹气口的一端厚度增加3mm，因为该区域长期受吹气杆的往复冲击，加厚处理可提升局部耐磨性，延长模具的维护周期。合模面的边缘做了0.5mm的溢料槽设计，当型坯余料被挤压时会进入溢料槽，不会在瓶体表面形成难以清理的飞边，后续修边工序的工作量可降低40%左右。

安装边界方面，整套腔体的外形轮廓尺寸适配市面上主流的20L以内吹塑设备的模架安装空间，外侧的吊装螺孔位置符合车间常规吊装工具的作业半径，更换模具时无需调整设备的导轨行程，直接锁紧即可完成定位。冷却水道的接口位置设置在腔体侧面的非操作区，对接水管时不会与开合模动作产生干涉，水道走向完全贴合瓶身成型面的轮廓，保证冷却时腔壁各区域温度差控制在5℃以内，避免瓶体出现冷却不均导致的变形、壁厚差过大问题。

实际生产验证层面，该结构的合模导向段做了15mm的导入斜度，即使设备存在小幅的定位偏差，合模时也能通过斜度自动导正，不会出现硬碰硬的腔面磕碰损伤。夹具定位点的位置避开了冷却水道的走向，锁紧螺栓的深度不会打穿水道壁造成漏水隐患，日常维护时只需拆开侧部的密封盖板即可清理水道内的水垢，无需将整套模具从设备上拆下。针对吹塑过程中可能出现的型坯下垂问题，腔体下半部分的夹持力做了局部加强，合模时可牢牢夹住型坯下端，避免吹气时型坯移位导致瓶底偏厚。
