纸板角生产用多工位纸卷对齐工装

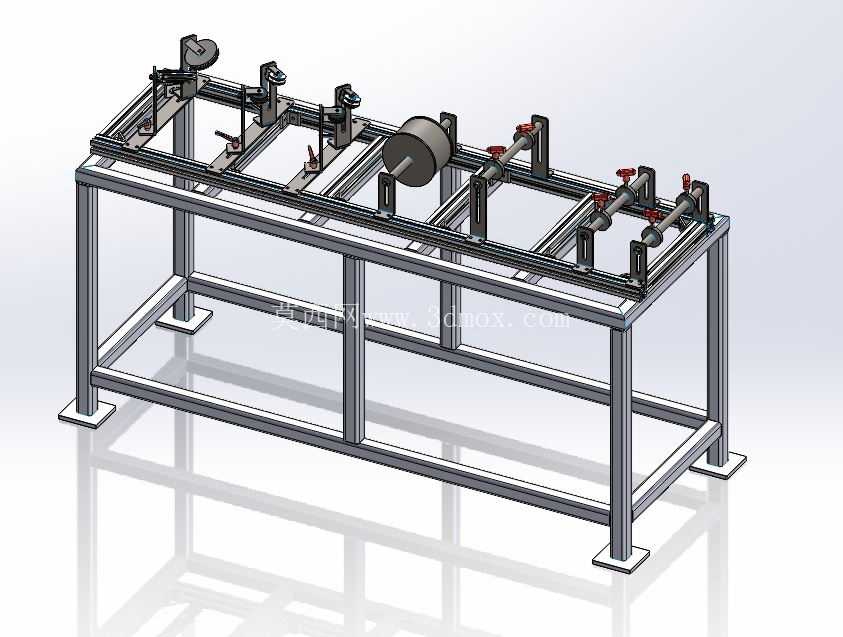

在纸护角、纸板边角料深加工的连续生产线上，原纸卷放卷后的幅面偏移是长期影响成品边角齐整度的核心问题，这套对齐工装正是针对该场景开发的线边配套设备，直接架设在放卷机与成型压辊工位之间的衔接段，不需要改动原有生产线的主体布局，就能完成多道纸卷料带的同步对齐作业。从结构布局来看，设备采用方通焊接的一体式框架作为承载主体，底部通过可调脚杯与车间地面固定，整体安装边界控制在长2.4米、宽0.8米、高1.1米的区间内，框架上平面铺设直线导轨作为调节基准，所有对齐工位的滑座都可以沿着导轨横向滑动，适配不同幅宽的纸卷料带通过需求，单条线最多可同时兼容6组不同宽度的纸卷同步走料对齐。每个对齐工位都配置了立式导向辊与横向微调机构，导向辊表面做了硬质阳极氧化处理，避免长期走料过程中刮伤纸卷表层，横向微调采用手轮驱动丝杆的结构，调节精度可以控制在0.5mm以内，操作人员在走料过程中就能根据料带的偏移情况实时调整，不需要停机对位，能有效减少换卷、调机过程中的材料损耗。设备中段配置了一组重力式压辊组件，压辊通过配重块实现自适应压力调节，不管是薄型的牛皮纸卷还是偏厚的纱管纸卷，都能保持稳定的下压张力，避免料带在对齐过程中出现拱起、褶皱的问题，压辊的安装座同样集成在导轨滑台上，可以根据不同纸卷的走料位置灵活调整压合点。整套工装的设计逻辑完全围绕纸加工生产线的实际运维需求展开，所有转动部位都采用密封式深沟球轴承，日常生产过程中不需要频繁加注润滑脂，纸尘进入轴承内部的概率被大幅降低，减少了日常维护的工作量；框架的焊接部位全部做了去应力处理，长期承受多组料带的张紧拉力也不会出现框架变形，能长期保持对齐精度的稳定性。不同于常规的单卷对齐装置，这套设备把多组对齐工位集成在同一个基准框架上，从根源上避免了不同工位分别安装带来的基准误差，所有导向辊的安装面都在同一个加工工序中完成铣削，辊系之间的平行度公差控制在0.1mm/m以内，料带走料过程中不会出现因为辊系不平行导致的蛇形偏移问题。在实际生产场景中，这套工装可以适配车速在0-60m/min的纸板角生产线，不管是连续生产还是间歇式送料的工况，都能保持稳定的对齐效果，纸卷经过对齐后进入成型工位的边部错位量可以控制在1mm以内，大幅降低后续切边工序的废料占比，同时也能减少因为料带偏移导致的断纸停机次数。设备的安装不需要预埋地脚螺栓，只需要把框架摆放在预设位置，调整脚杯让框架上平面的水平度达到0.2mm/m以内，再把两侧的料带导向板与前后工位的设备衔接固定就可以投入使用，对于老旧生产线的升级改造来说适配性极强，不需要对原有地面、原有设备做破坏性改动。走料通道的所有棱角位置都做了R3的圆角处理，避免穿料过程中锐角刮断纸纤维，每个导向辊的侧边都预留了挡圈安装槽，可以根据纸卷的幅面加装限位挡圈，进一步限制料带的轴向窜动空间，在高速走料的工况下也能保持对齐状态不偏移。
