钣金结构电气元件防护箱体

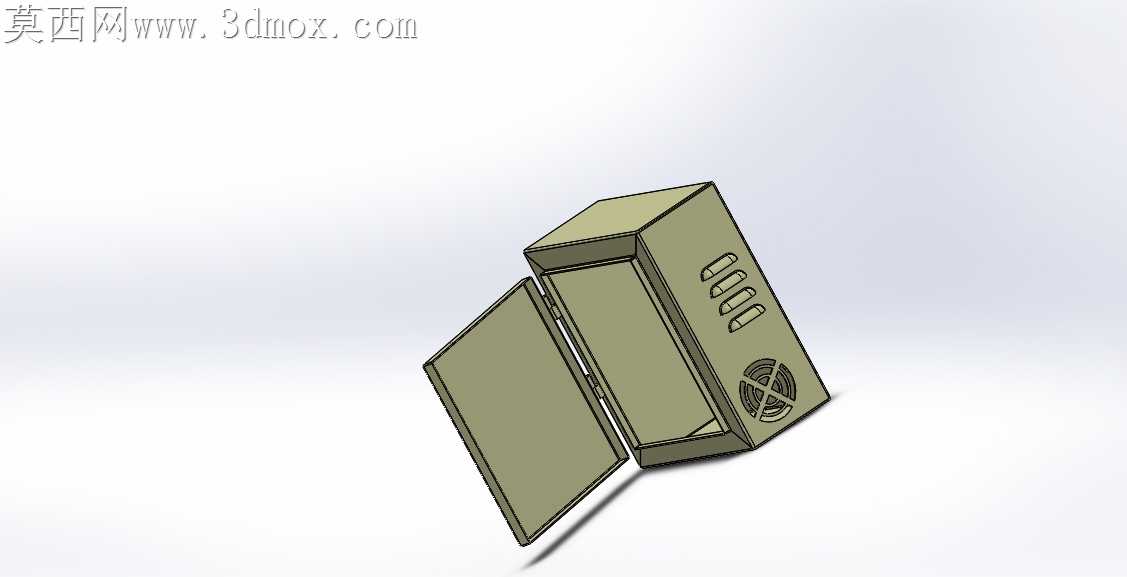

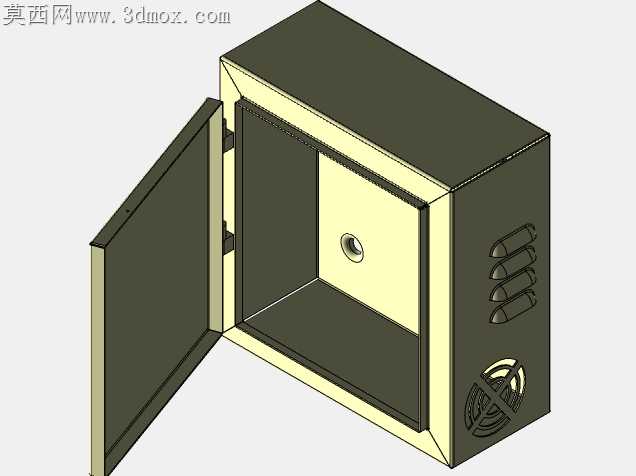

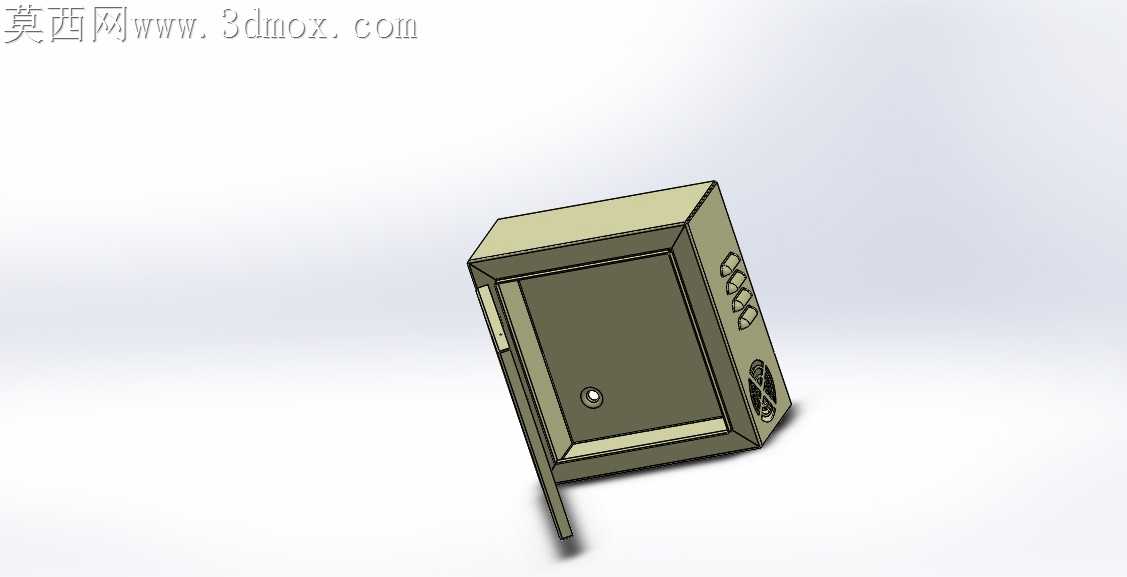

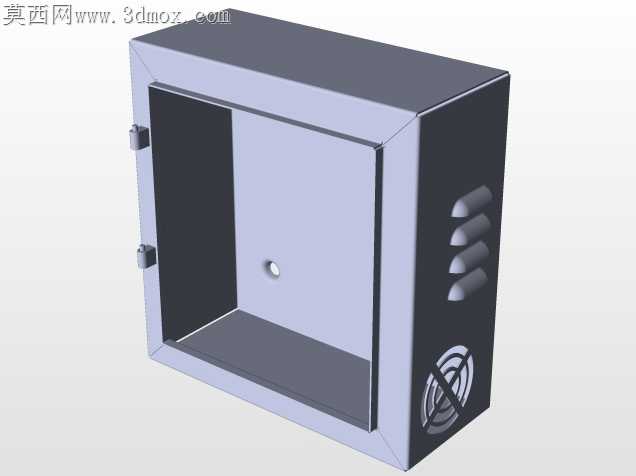

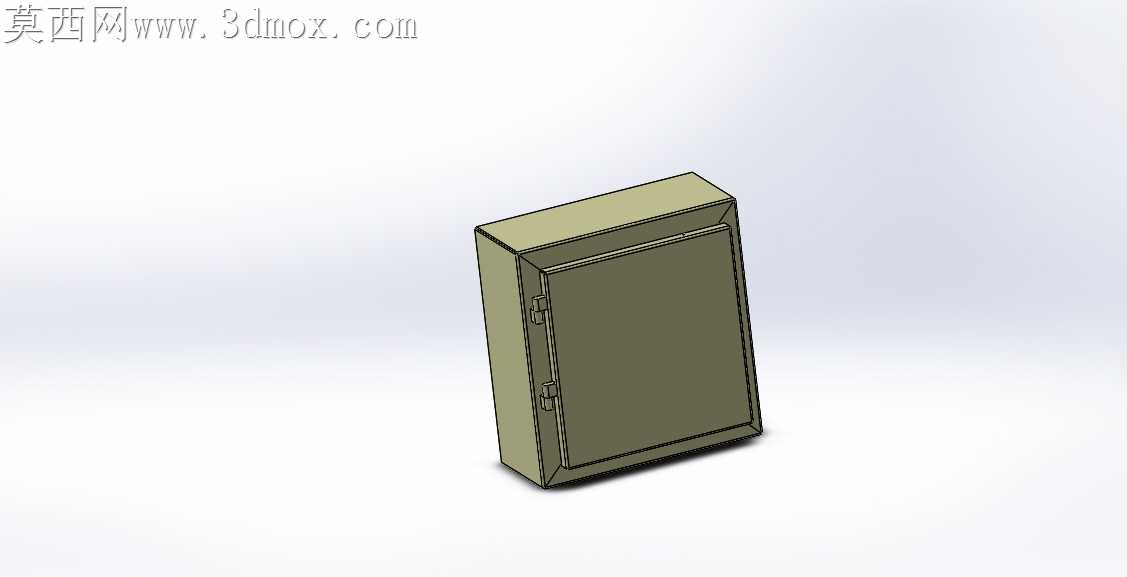

薄钢板折弯成型的电气箱体，最容易在现场安装时出现门体合页错位、侧边散热孔毛刺划损线缆、箱门闭合后缝隙不均漏尘的问题，这款箱体在结构设计阶段就针对这些加工与装配的痛点做了针对性调整。箱体侧边的散热冲槽没有采用常规的等距直排布局，而是顺着箱内元件的发热区域排布，靠近底部风扇安装位的通风孔做了圆弧翻边处理，既避免了冲压断面的锋利毛边划伤穿线的绝缘层，也能引导气流顺着箱体内壁形成循环风道，不会出现直冲孔容易带进雨水、粉尘的问题。箱门与箱体的连接折边预留了0.15mm的装配公差间隙，折弯时特意在合页安装位做了局部压平处理，不用后续焊接打磨就能保证合页安装面的平面度，装配时不需要反复敲打调整门体的开合松紧，拧上紧固件就能保证门体转动顺滑无卡顿，闭合后整圈缝隙均匀控制在0.8mm以内，配合粘贴的密封胶条就能达到常规工业场景的防尘要求。箱内的安装板没有采用满焊固定的方式，而是在箱体侧壁预留了抽牙孔位，安装板可以根据内部元件的尺寸调整前后固定位置，遇到尺寸偏大的接触器或者接线端子排时，不用重新切割打磨安装板，只需要调整固定螺丝的位置就能留出足够的接线操作空间。箱体底部的进线孔做了外翻边处理，穿入橡胶护线圈时不会因为钢板断面割破护圈的橡胶层，长期使用也不会出现护圈脱落、线缆直接接触金属断面的隐患。门板内侧没有做多余的凸起结构，预留的走线卡扣安装位和箱体上的孔位完全对齐，装配时不用二次划线打孔，就能把接地导线、门板指示灯的走线顺着卡扣固定到位，不会出现箱门开合时夹损导线的问题。箱体表面的喷塑层附着力要求，在折弯时就把所有的尖角都做了R0.5mm的圆角处理，避免喷塑后尖角位置露底、使用过程中容易掉漆锈蚀的问题，哪怕是在湿度偏高的车间环境里使用，也能减少边角位置的锈迹产生。
