桌面级三轴CNC雕刻加工设备结构

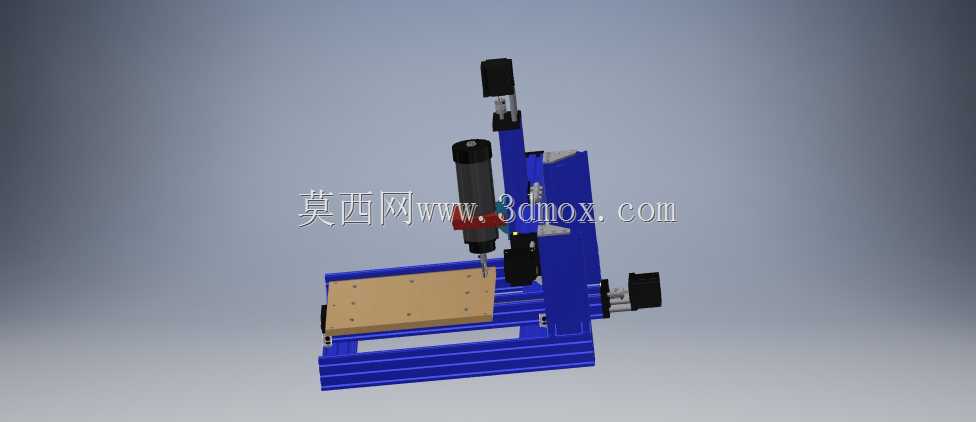

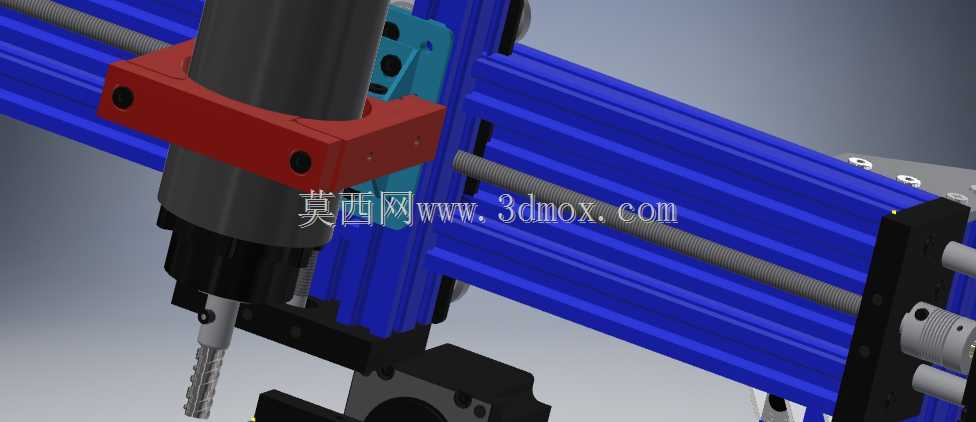

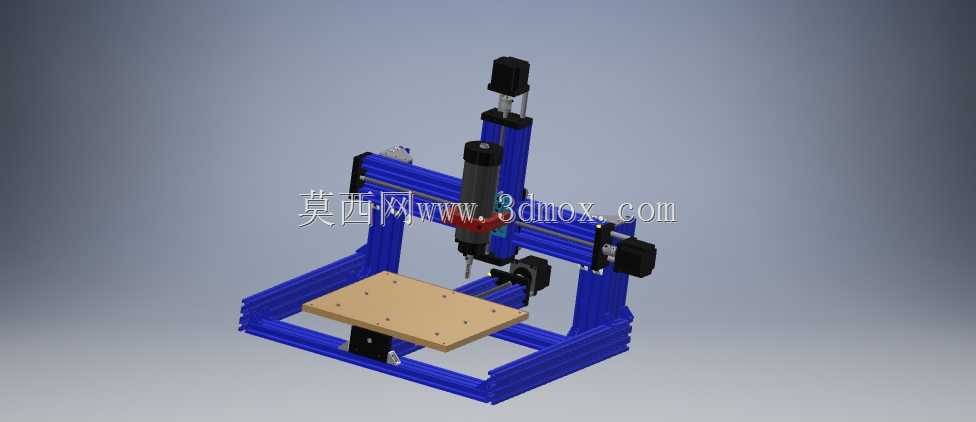

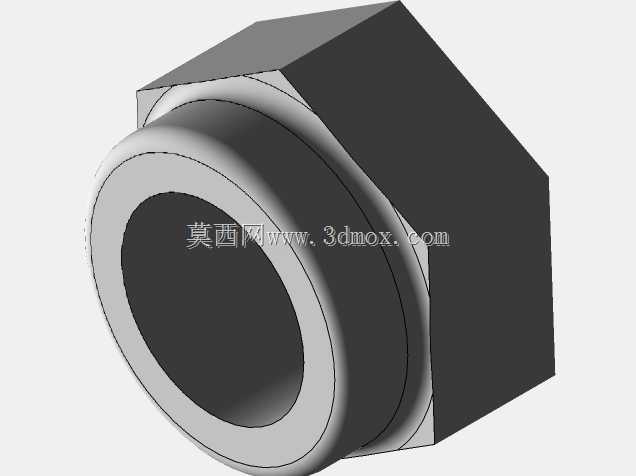

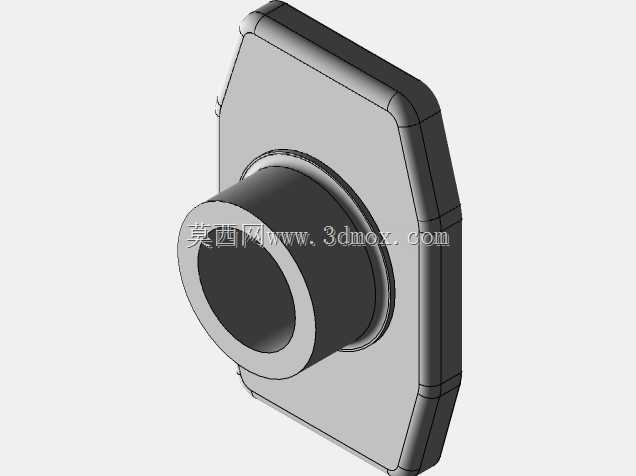

　　这款三轴联动的数控加工设备，主要面向小型加工场景设计，可放置在常规工作台面完成小尺寸工件的雕刻、铣削、钻孔等加工作业，适配个人DIY工坊、小型打样工作室、教学实训场景的轻量加工需求，能够对软金属、工程塑料、木材、亚克力等常见加工材质完成轮廓铣削、平面雕刻、点位钻孔等工序。设备整体采用开放式铝型材搭建机架结构，型材槽位可直接适配标准T型螺母安装，无需额外焊接或定制连接结构，装配调试阶段可灵活调整各轴的安装位置，后期维护更换部件时也能快速拆装，降低整机的装配与维护成本。Z轴方向搭载主轴安装滑台，通过直线导轨与传动丝杆连接驱动电机，可实现垂直方向的进给运动，主轴夹持端适配标准铣刀夹持规格，可根据加工材质更换对应刀具，满足不同切削需求。

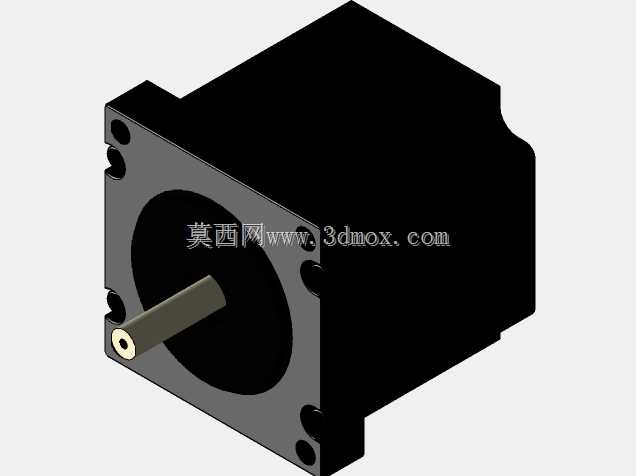

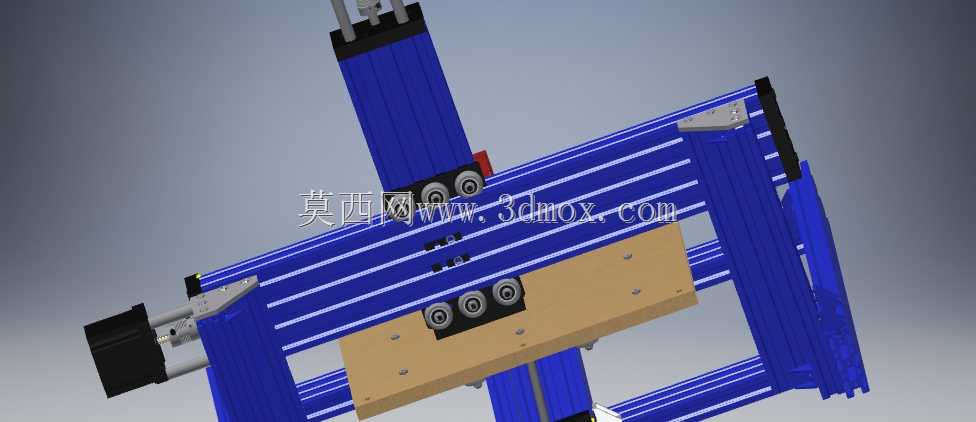

　　X轴滑台搭载Y向运动横梁，带动Z轴组件完成横向进给，Y轴则承载工件安装平台完成纵向进给，三个运动轴的传动结构均采用丝杆配合直线导向件的组合，保证运动过程中的定位精度，减少传动间隙带来的加工误差。工件安装平台采用带密集安装孔的平板结构，可通过压板、T型螺丝直接固定待加工工件，平台平面经过铣平处理，保证工件安装的基准平面度，避免装夹偏差影响加工精度。各轴的驱动电机均安装在轴端固定座上，通过联轴器与传动丝杆直连，减少传动环节的动力损耗，电机安装座预留了调节位置，可在装配时调整丝杆同轴度，降低运动过程中的抖动与异响。设备的走线均沿铝型材槽内布置，通过线槽固定，避免运动过程中线缆与运动部件发生干涉，

　　各轴的行程限位位置可根据实际加工需求调整限位块位置，适配不同尺寸工件的加工行程需求。整机的安装边界充分考虑桌面使用场景，底座支撑脚可调整水平度，放置在不平整的工作台面时也能通过调整支撑脚保证机架水平，避免倾斜带来的加工面不平整问题。设计过程中优先选用标准通用件，所有连接螺丝、传动部件、导向件均采用市面通用标准规格，使用者无需定制特殊配件即可完成备件更换，降低后期使用成本。机架的铝型材拼接处采用角件连接，连接强度可满足轻量切削的受力需求，加工过程中不会出现明显的机架形变，保证加工过程的结构稳定性。
