大吨位起重吊钩滑轮组结构设计

项目分类:起重机 发布时间:2020-06-30 ID:120635
  • 大吨位起重吊钩滑轮组结构设计
  • 大吨位起重吊钩滑轮组结构设计
  • 大吨位起重吊钩滑轮组结构设计
  • 大吨位起重吊钩滑轮组结构设计
  • 大吨位起重吊钩滑轮组结构设计
  • 大吨位起重吊钩滑轮组结构设计
  • 大吨位起重吊钩滑轮组结构设计
  • 大吨位起重吊钩滑轮组结构设计
  • 大吨位起重吊钩滑轮组结构设计
  • 大吨位起重吊钩滑轮组结构设计
  • 大吨位起重吊钩滑轮组结构设计
  • 大吨位起重吊钩滑轮组结构设计
  • 大吨位起重吊钩滑轮组结构设计
  • 大吨位起重吊钩滑轮组结构设计
  • 大吨位起重吊钩滑轮组结构设计
  • 大吨位起重吊钩滑轮组结构设计
  • 大吨位起重吊钩滑轮组结构设计
  • 大吨位起重吊钩滑轮组结构设计
  • 大吨位起重吊钩滑轮组结构设计
  • 大吨位起重吊钩滑轮组结构设计
  • 大吨位起重吊钩滑轮组结构设计
  • 大吨位起重吊钩滑轮组结构设计
  • 大吨位起重吊钩滑轮组结构设计
  • 大吨位起重吊钩滑轮组结构设计
  • 大吨位起重吊钩滑轮组结构设计
  • 大吨位起重吊钩滑轮组结构设计
  • 大吨位起重吊钩滑轮组结构设计
  • 大吨位起重吊钩滑轮组结构设计
  • 大吨位起重吊钩滑轮组结构设计
  • 大吨位起重吊钩滑轮组结构设计
  • 大吨位起重吊钩滑轮组结构设计
  • 大吨位起重吊钩滑轮组结构设计

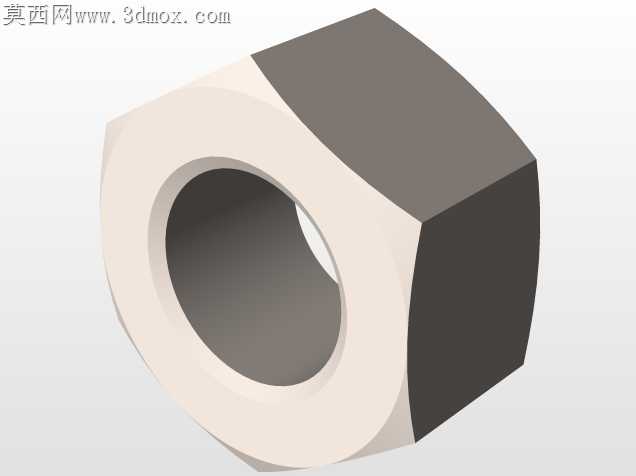

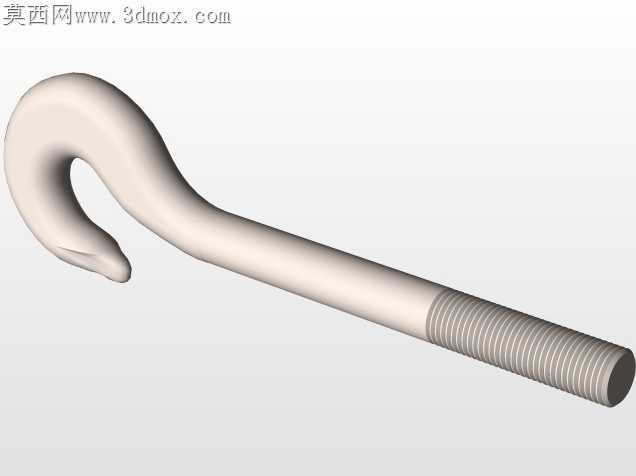

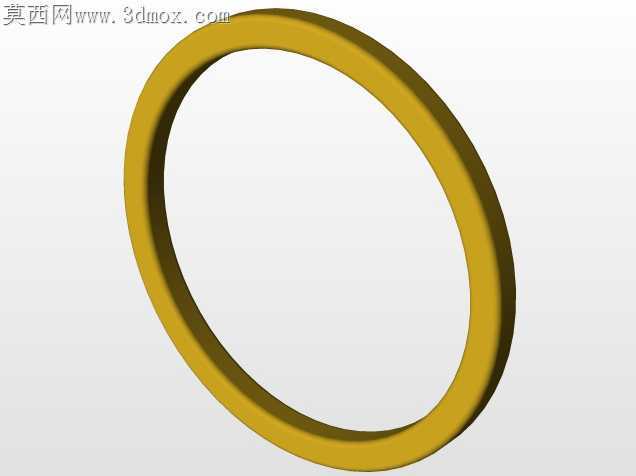

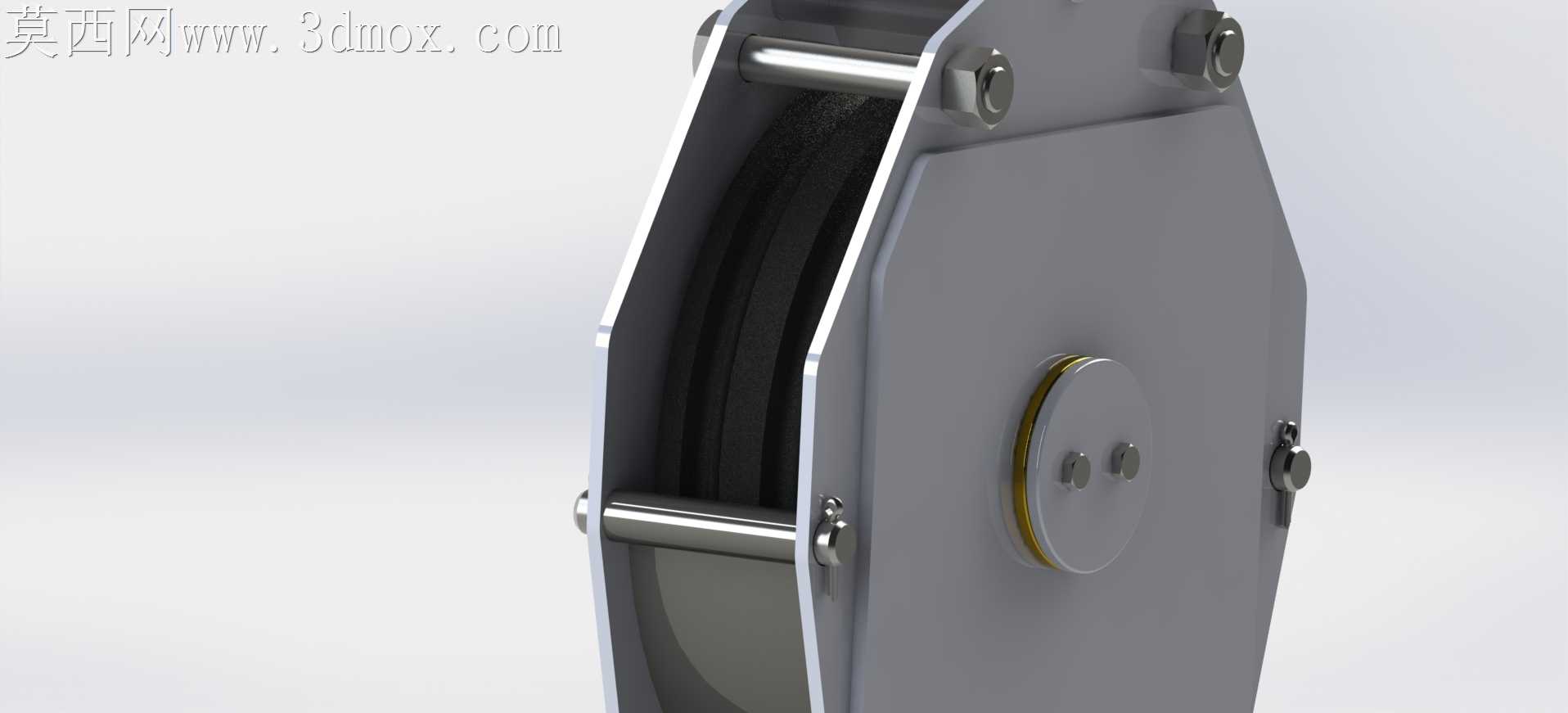

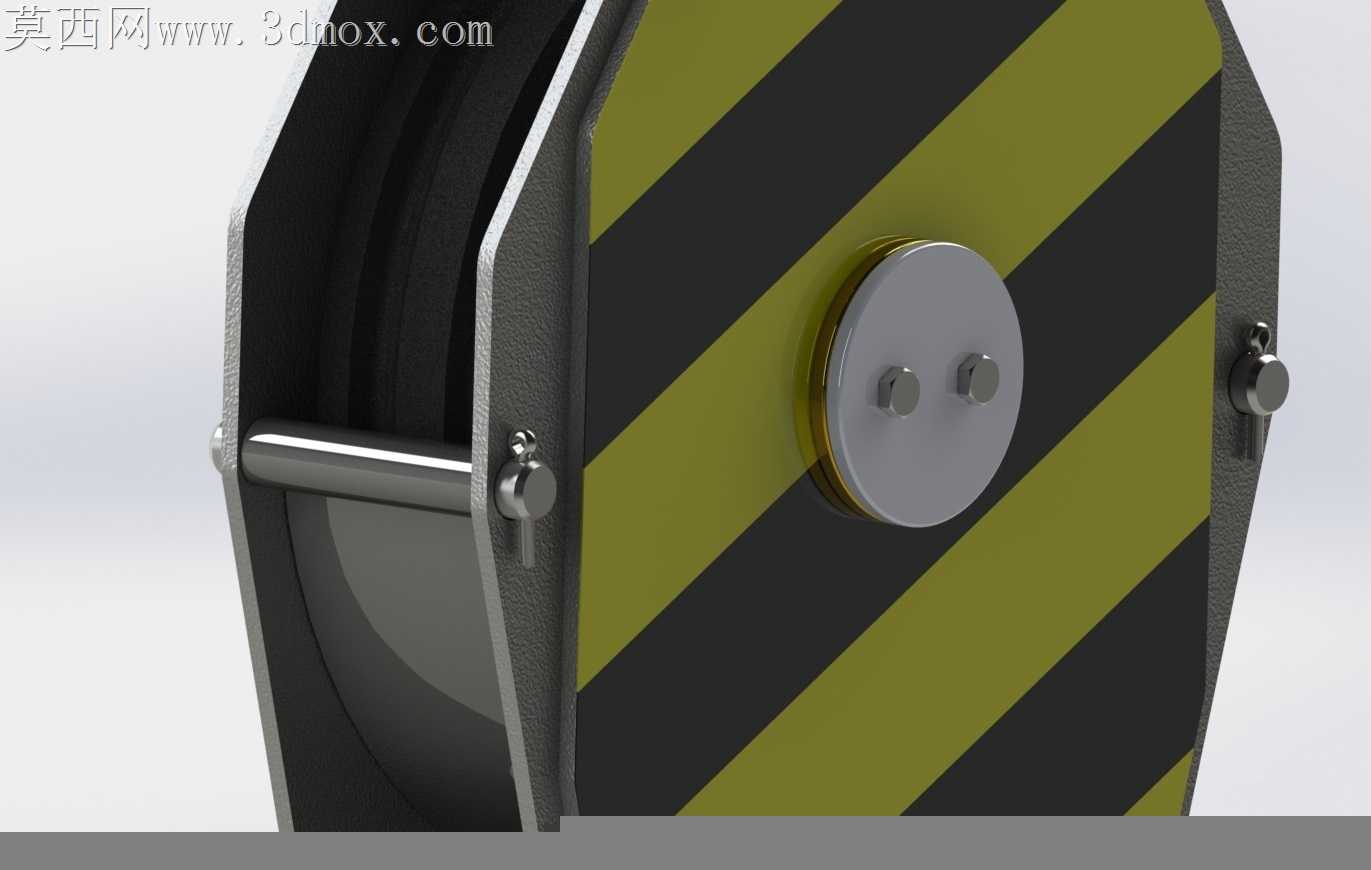

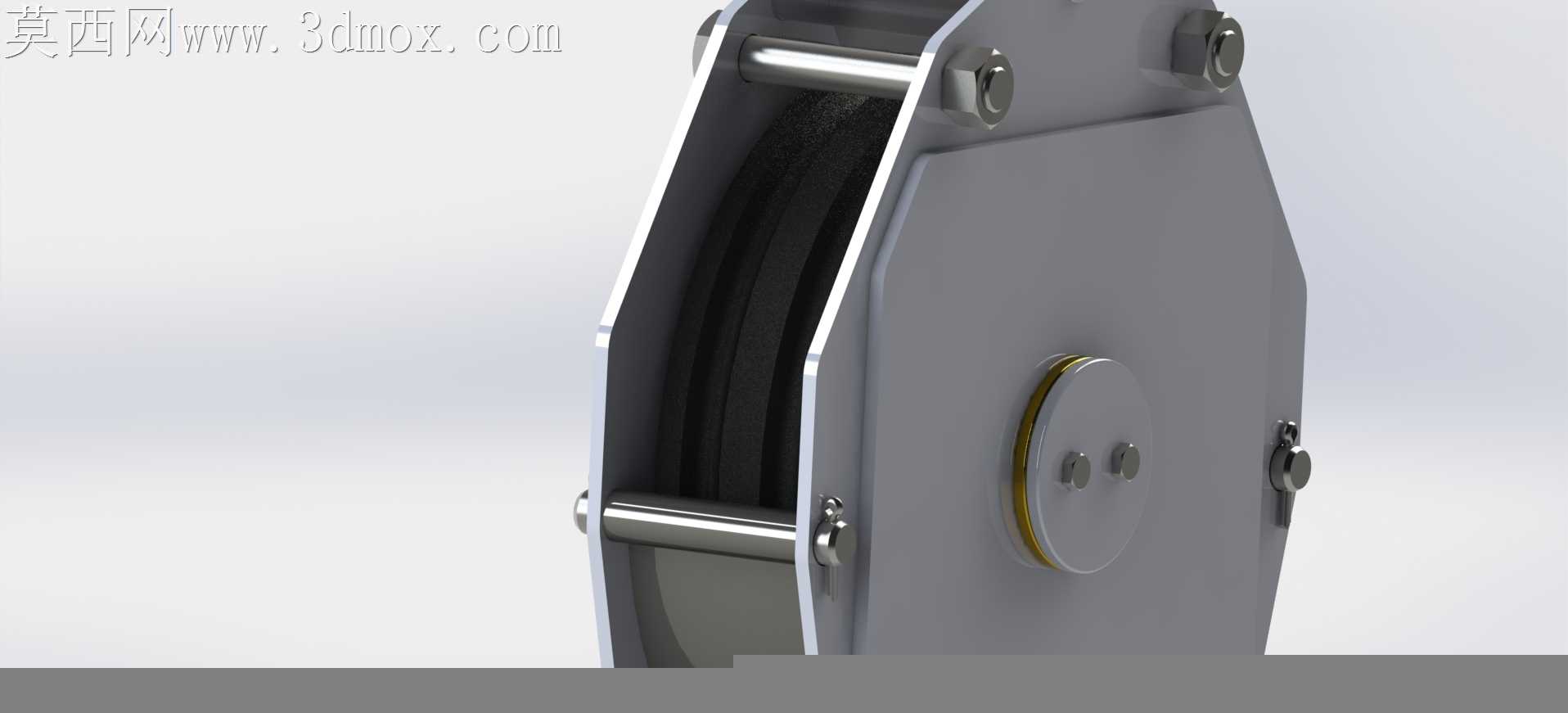

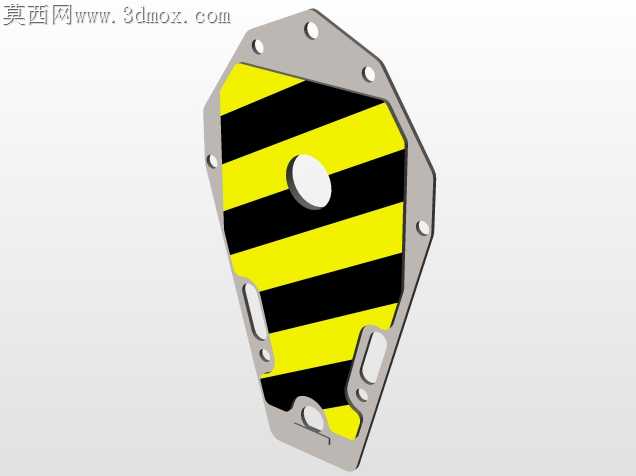

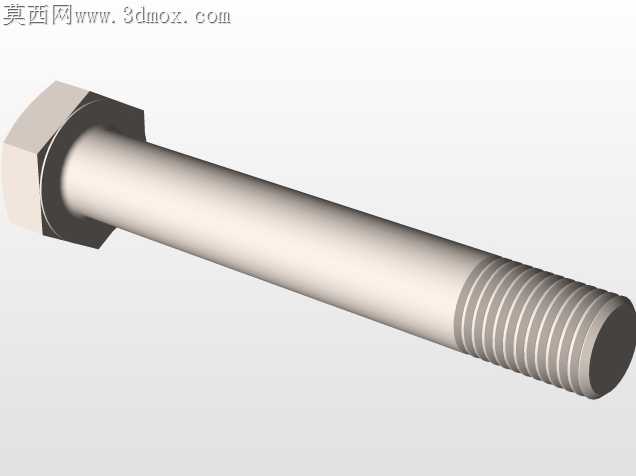

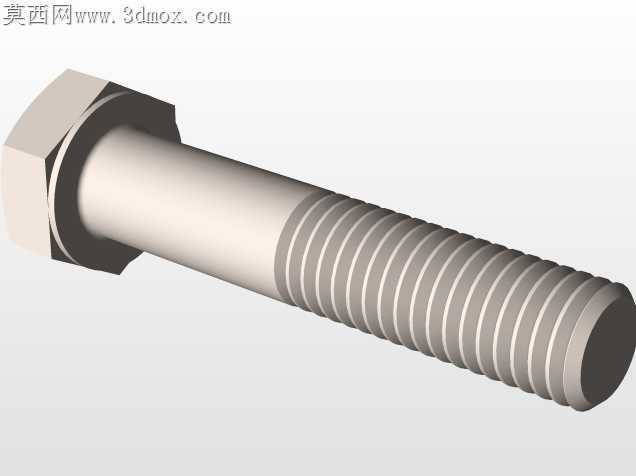

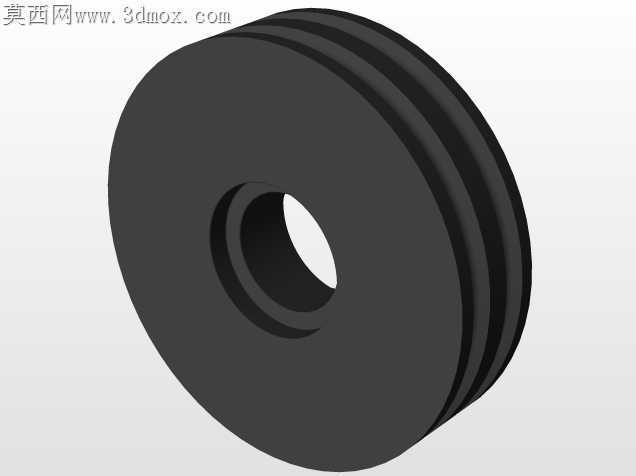

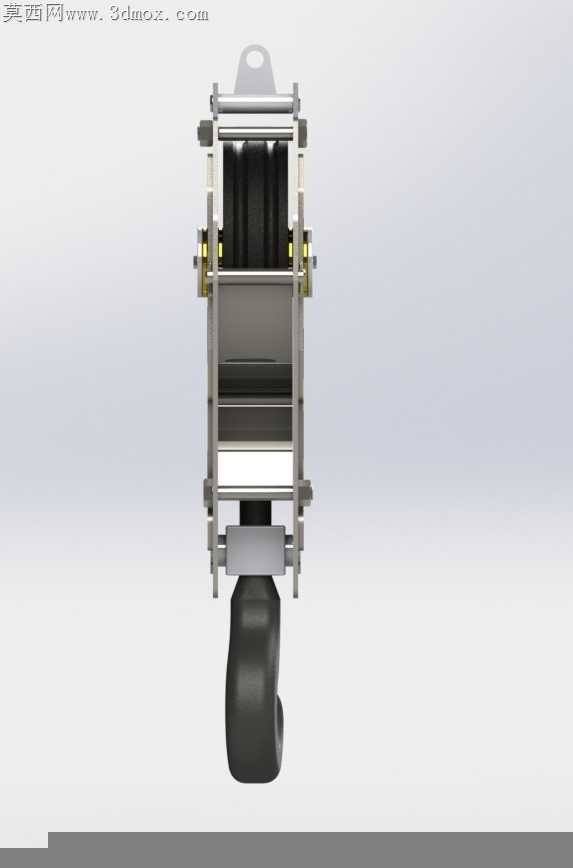

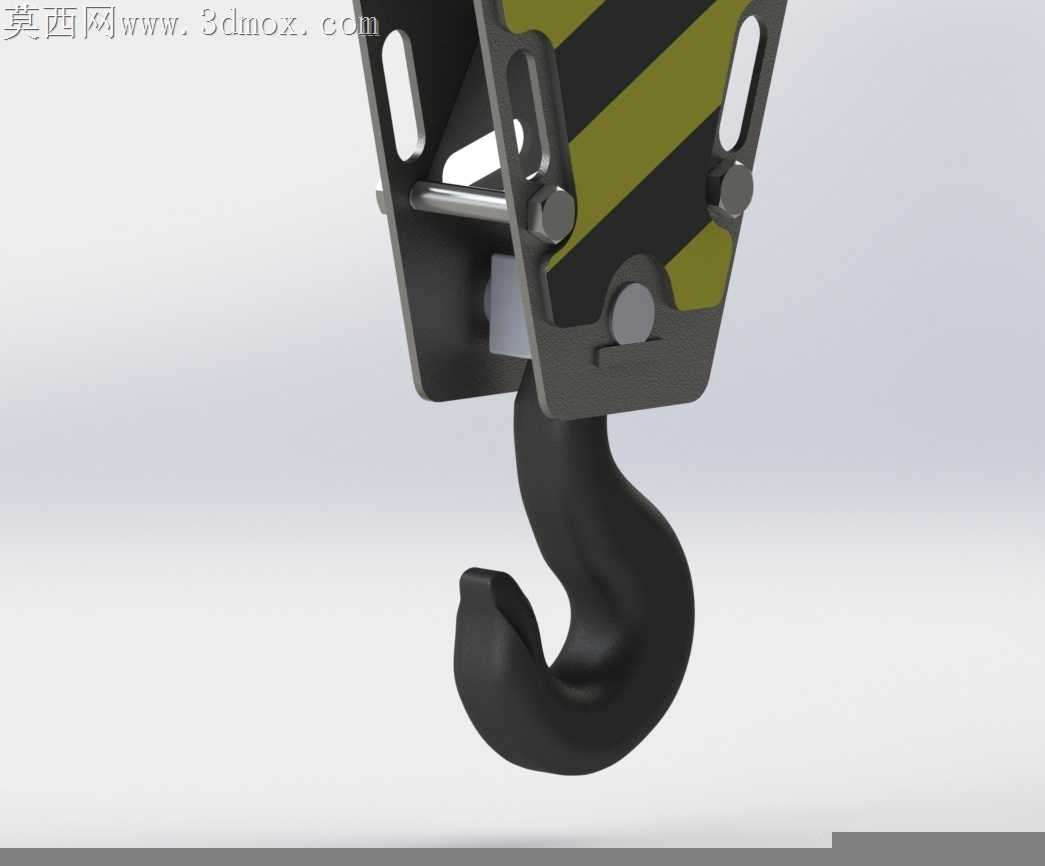

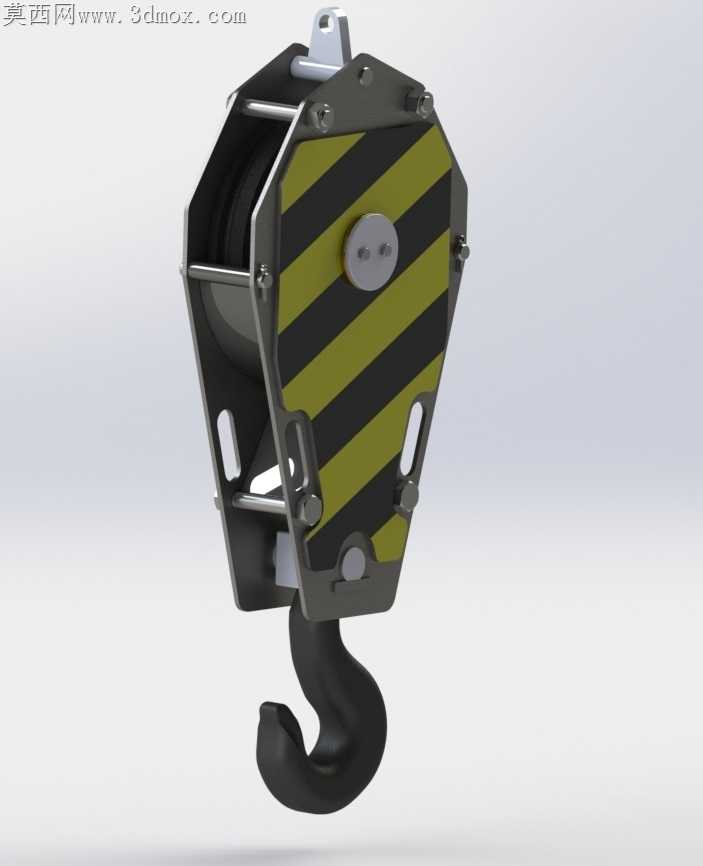

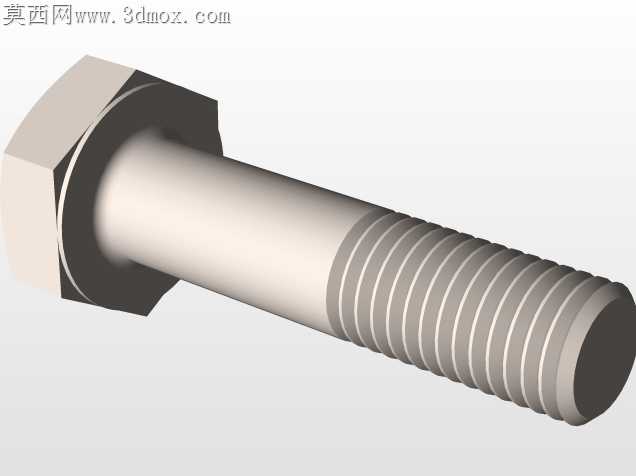

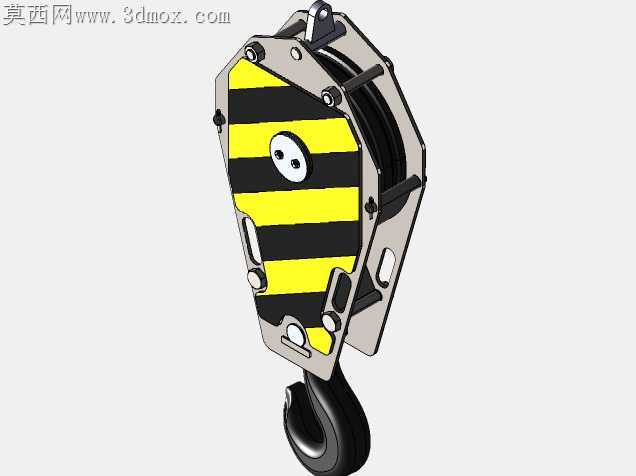

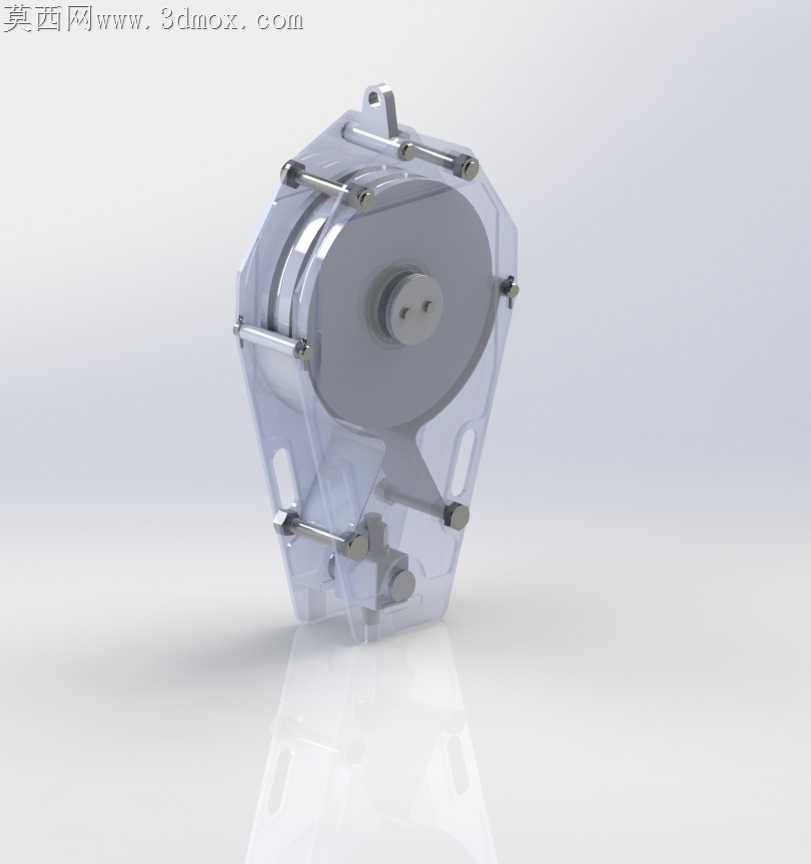

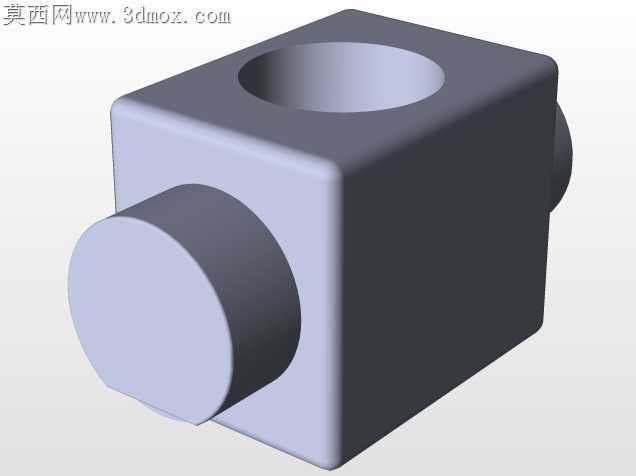

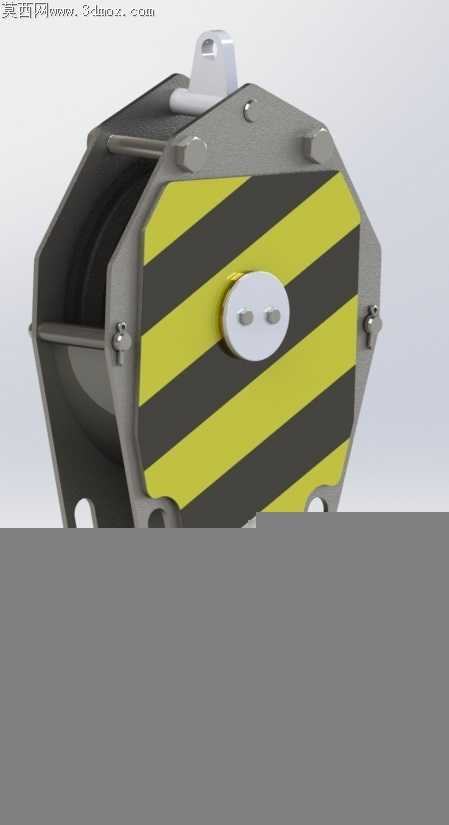

重型起重作业里,吊钩滑轮组的侧板焊缝疲劳开裂、滑轮绳槽偏磨、钩头转动卡滞是常年高发的故障点,这套20吨级钩块的结构设计,从加工适配的角度把这些现场痛点逐一落到了细节里。侧板外侧的黄黑警示条纹没有采用后期喷涂的方案,而是在板材下料阶段就预留了嵌装反光警示条的凹槽,避免现场作业中吊物剐蹭、钢丝绳摩擦导致漆面脱落,省去了使用过程中频繁补漆的维护成本,凹槽的边缘做了1.5mm的倒角处理,压装警示条时不会刮伤条体表面,装配时靠过盈配合就能固定,不需要额外打胶或者铆钉固定,减少加工工序的同时也避免了铆钉突出剐蹭钢丝绳。滑轮轴的两端固定采用了开槽螺母配合开口销的防松结构,没有用普通的六角螺母加止动垫片,是考虑到起重作业中持续的交变载荷容易让止动垫片折边断裂,开槽螺母的销孔和轴端的销孔做了配作加工,装配时不需要反复修磨调整孔位,能保证开口销完全贯穿销孔,防松可靠性远高于普通垫片结构,轴套采用了自润滑铜套,压装到侧板轴孔时预留了0.02mm的过盈量,压装后铜套内孔的变形量控制在0.01mm以内,不需要二次镗孔就能保证滑轮转动的同轴度,减少了机加工的工序成本。钩头和滑轮架连接的推力轴承位置,做了封闭式的防尘挡圈结构,挡圈和架体的配合间隙控制在0.03mm,既能阻挡作业现场的铁屑、灰尘进入轴承滚道,又不会因为间隙过小导致钩头转动时卡滞,挡圈采用螺栓固定,后期更换轴承时只需要拆下挡圈就能完成操作,不需要切割或者破坏架体结构。侧板上的减重孔没有做规则的长圆形,而是根据侧板的受力云图做了异形切除,在保证侧板抗拉强度满足2倍额定载荷安全系数的前提下,尽可能切除非受力区域的材料,让整个钩块的自重比同吨位传统结构轻了12%左右,减重孔的边缘全部做了R3的圆角过渡,避免应力集中导致的侧板开裂,下料时采用激光切割一次成型,不需要后续修磨圆角,加工效率更高。滑轮的绳槽轮廓按照20吨级常用的钢丝绳直径做了匹配设计,绳槽的曲率半径比钢丝绳公称半径大5%,既不会因为槽径过小夹伤钢丝绳,也不会因为槽径过大导致钢丝绳受力不均出现偏磨,绳槽表面做了淬火处理,硬度达到HRC45-50,能承受钢丝绳长期往复摩擦的损耗,延长滑轮的更换周期。钩头的钩尖位置做了防脱卡板的安装座,安装座和钩体是一体锻造加工的,没有采用焊接固定的方式,避免焊接热影响区导致钩头材质脆化,卡板的转轴孔做了衬套镶嵌,长期开合不会磨大孔位导致卡板松旷。
