定柱式悬臂起重设备结构设计方案

车间工位小范围重载吊运的常见痛点，在于传统行车覆盖盲区的物料转运效率低，落地式悬臂吊的立柱根部应力集中、悬臂下挠超差、回转卡滞等问题，直接影响现场作业安全与使用寿命。这套定柱式悬臂结构的设计，从加工适配的角度做了多处针对性的工程取舍，完全贴合中小吨位工位吊装的实际加工与落地需求。

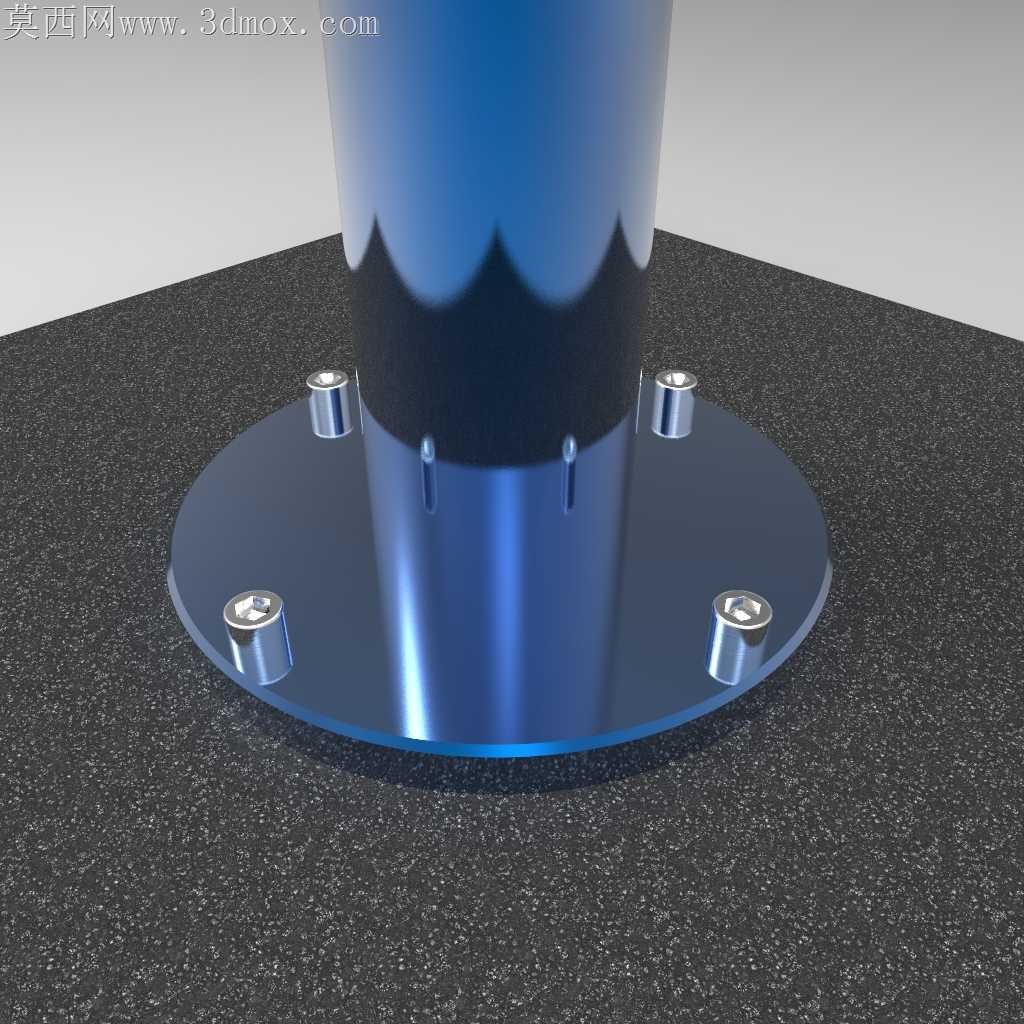

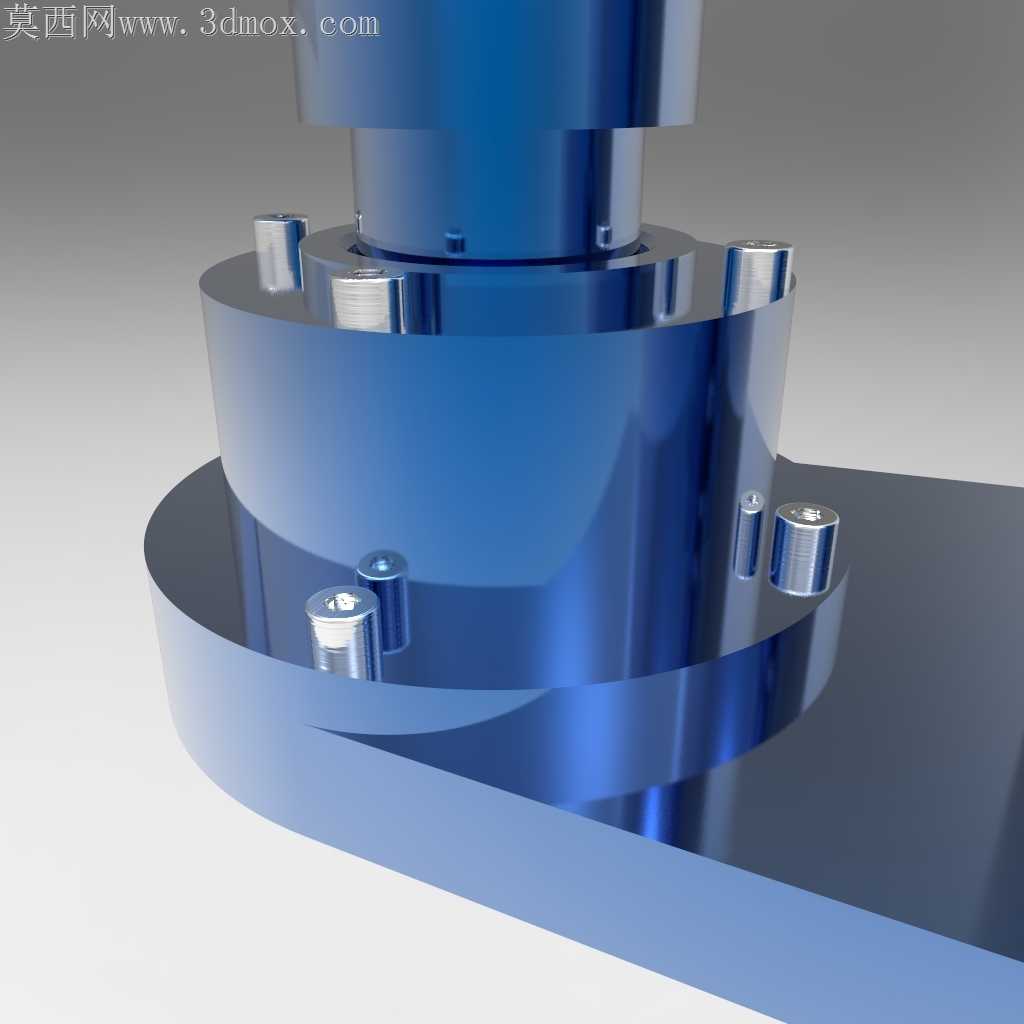

立柱底部的方形安装法兰没有采用常规整板切割后直接焊接的工艺，而是在法兰与立柱管壁衔接处增加了一圈渐变过渡的加强筋结构，筋板的厚度从法兰端到立柱端做了1:3的斜度收窄，既避免了直角焊接处的应力集中导致的焊缝开裂，也减少了整圈满焊带来的焊接变形量，加工时不需要额外做大型工装校正法兰平面度，普通车间的焊接设备就能完成加工，法兰上的安装孔采用长圆孔设计，适配现场预埋地脚螺栓的位置公差，不需要二次扩孔调整，安装效率提升近四成。

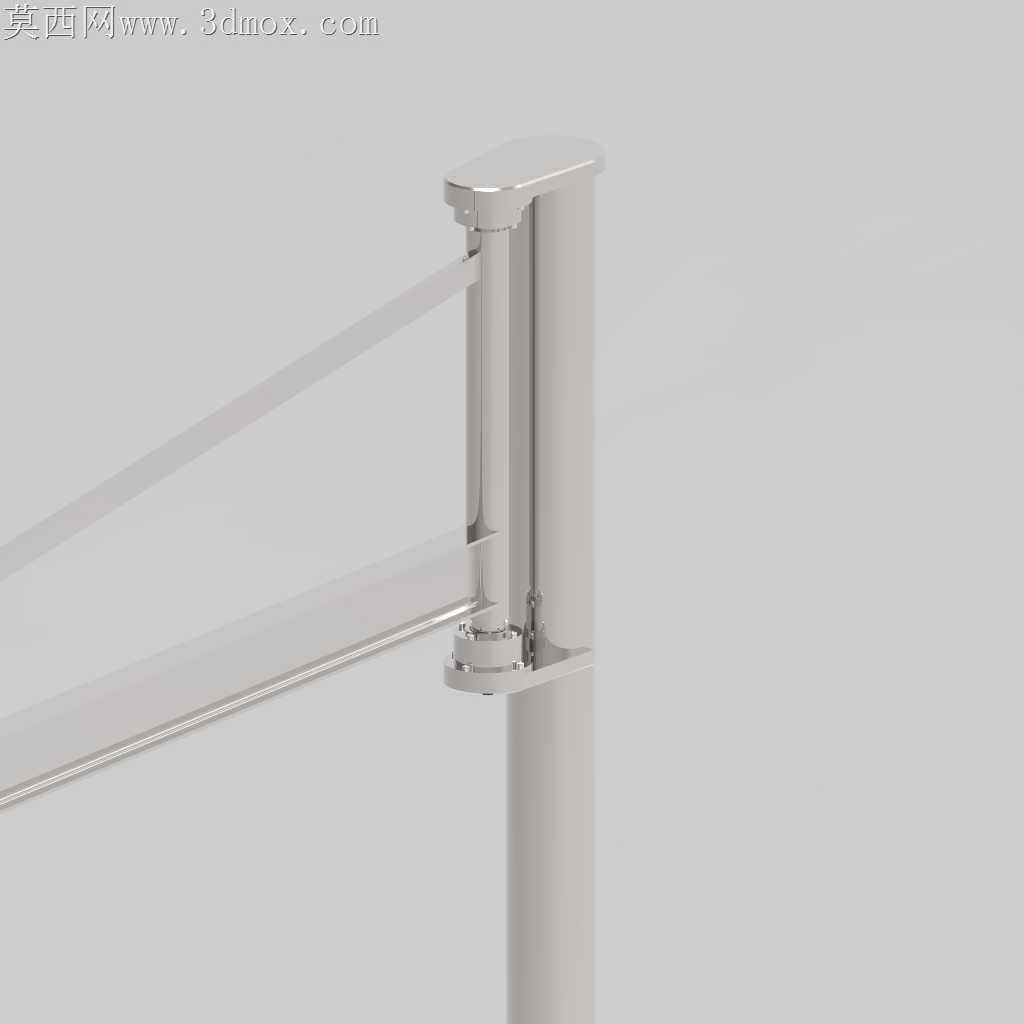

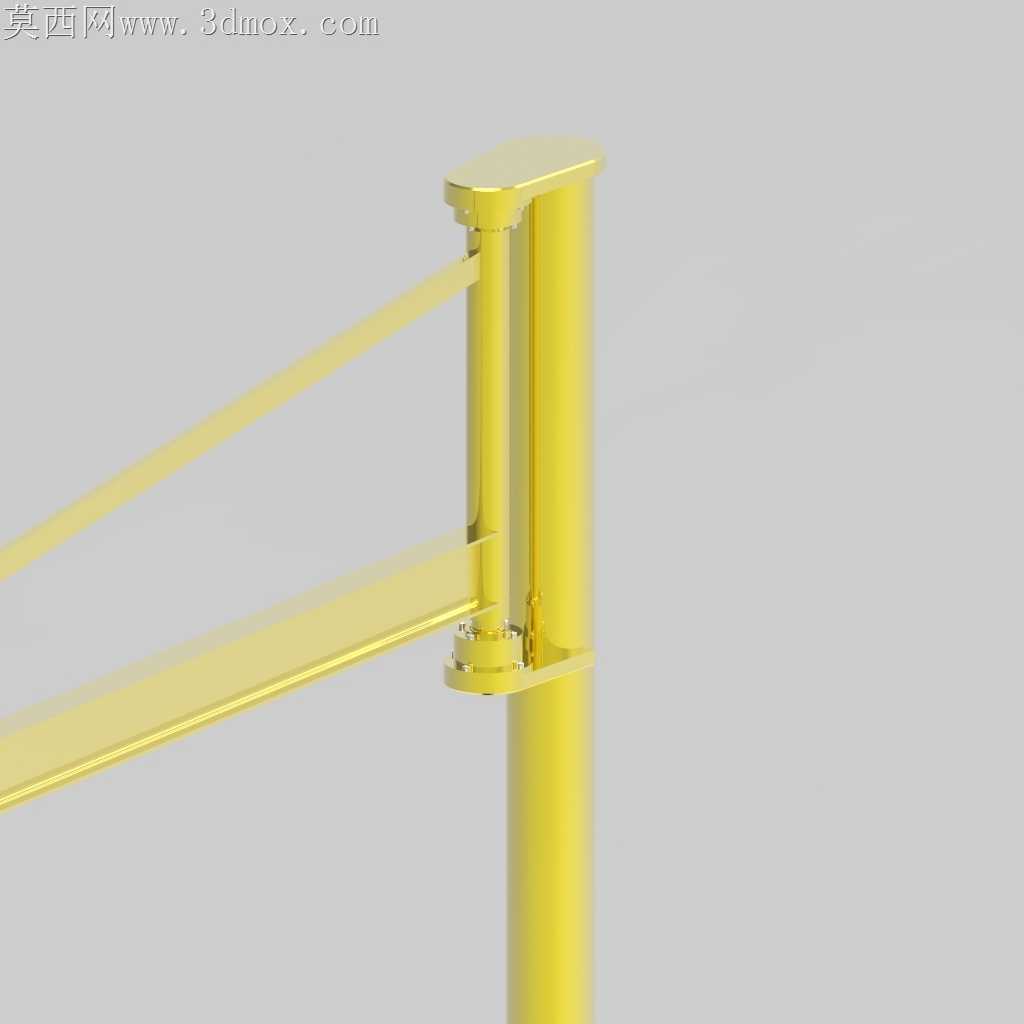

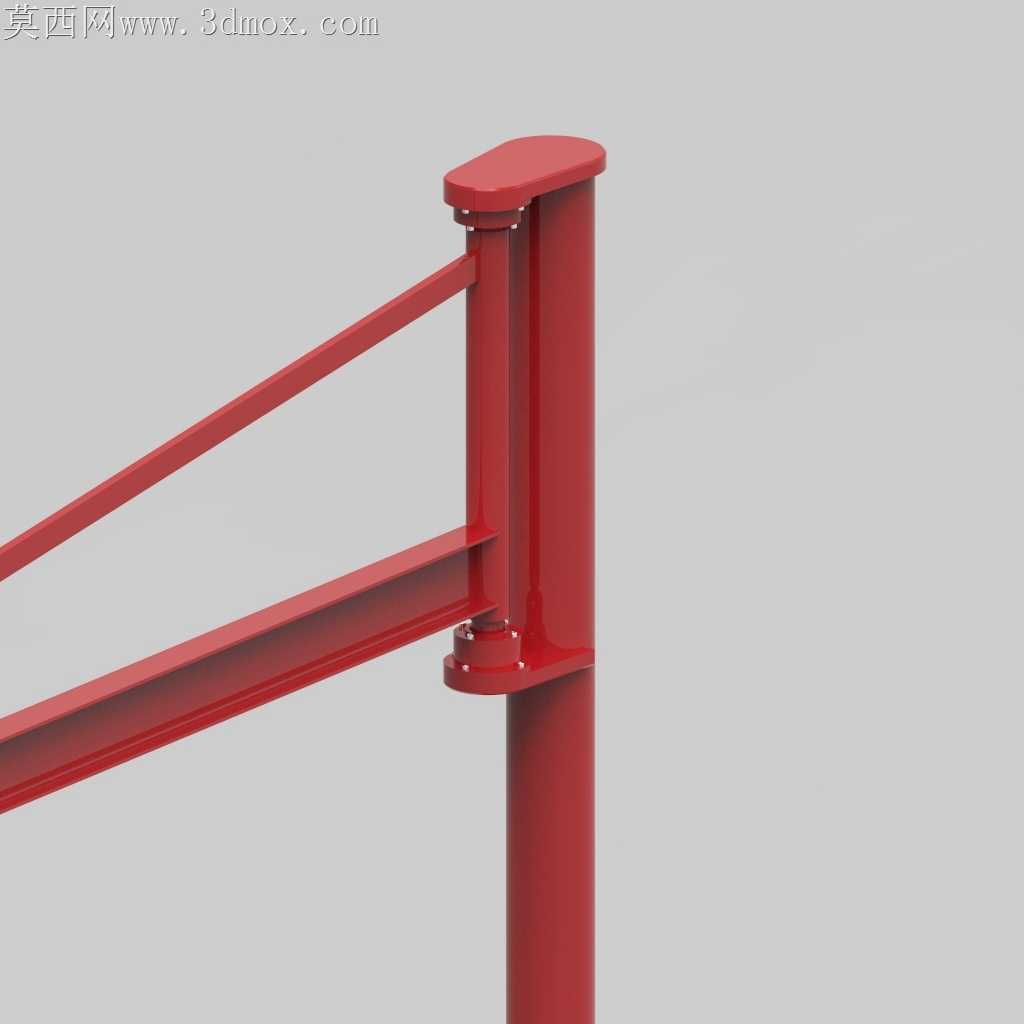

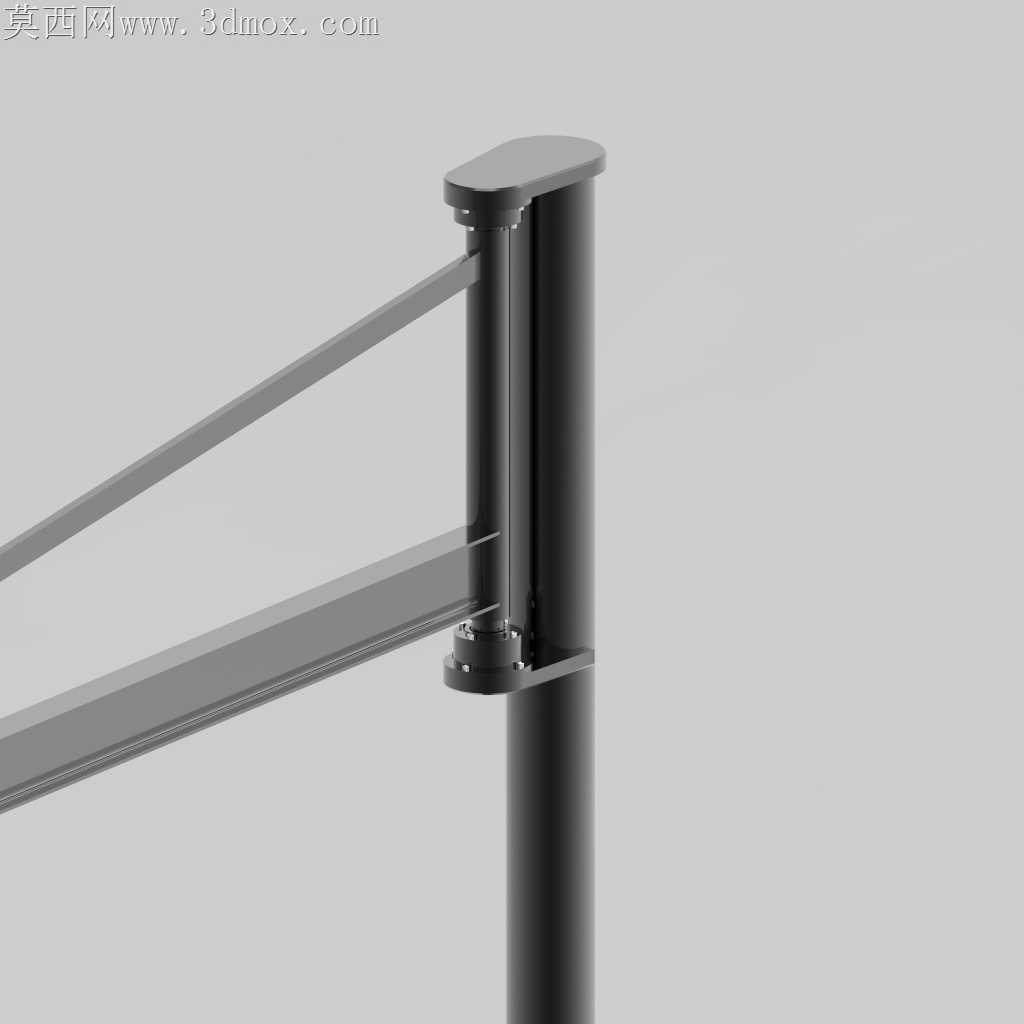

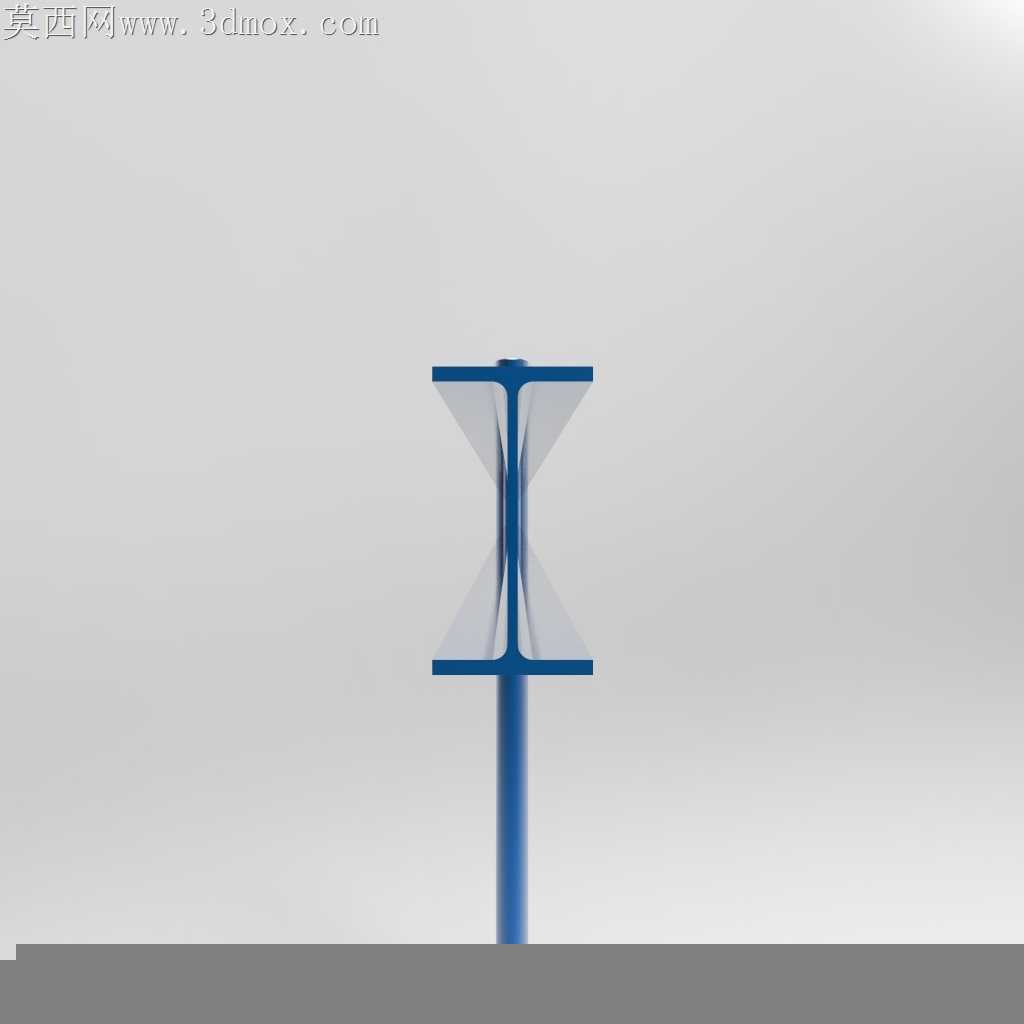

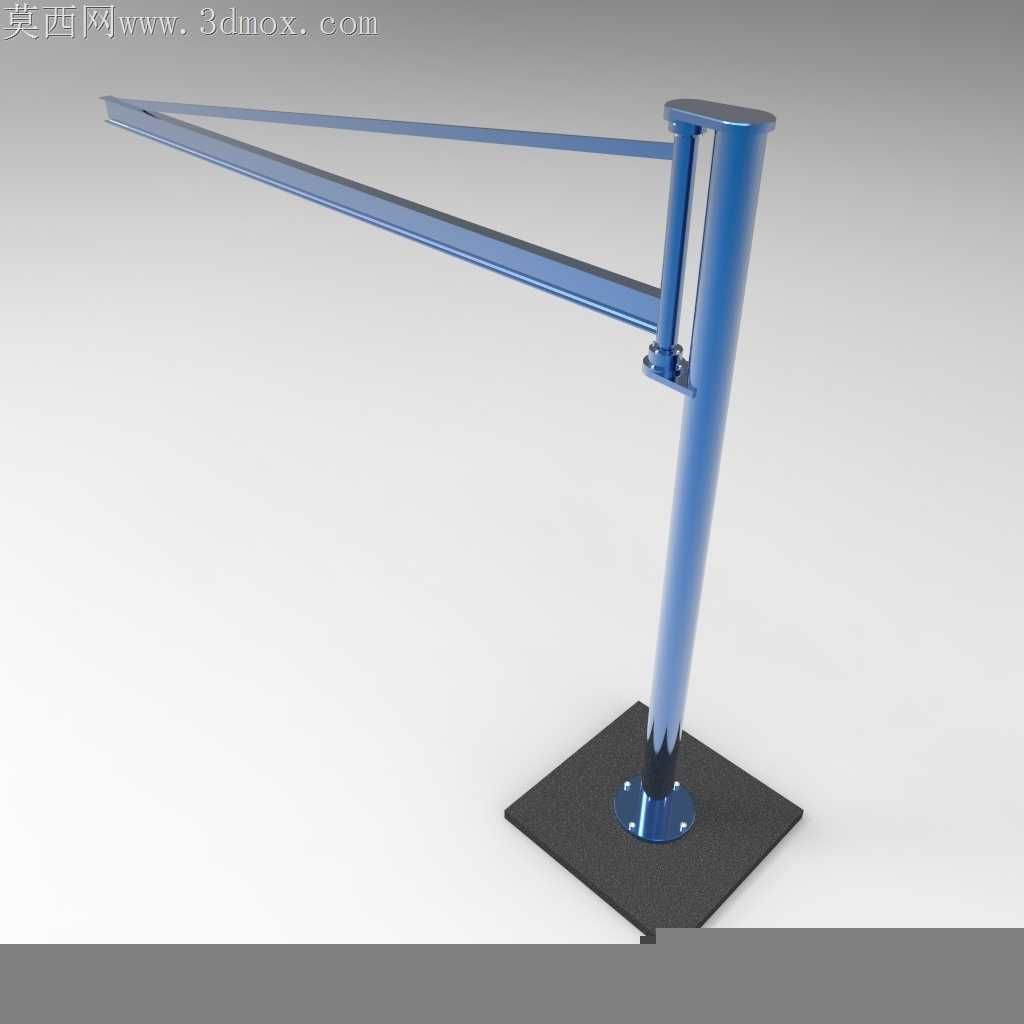

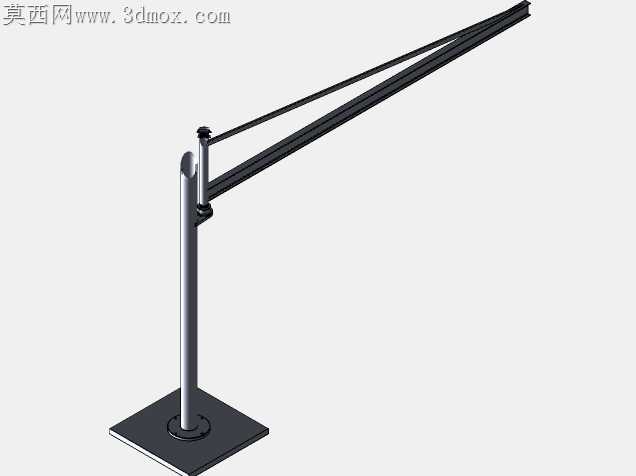

悬臂梁采用双杆平行的桁架式结构，而非单根实心方钢或工字钢，上下两根平行横梁之间用斜向支撑杆做三角加固，斜撑的排布避开了悬臂下方的电动葫芦行走路径，不会干涉吊具的全程移动，这种结构在保证同等抗弯截面模量的前提下，比单根工字钢减重32%，既降低了立柱的承载负荷，也减少了悬臂回转时的转动惯量，手动回转时不需要额外施加过大推力，工人操作更省力。悬臂与立柱的连接铰点处，没有采用一体式焊接轴套，而是设计了可拆分的镶嵌式铜套结构，铜套与钢质支座采用过盈配合压装，磨损后可以单独更换铜套，不需要整体更换悬臂连接组件，后期维护成本大幅降低，铰点处还预留了润滑脂注油通道，日常保养时不需要拆解结构就能完成润滑，避免长期缺油导致的回转卡滞、轴销磨损过快问题。

立柱顶端的悬臂限位结构做了软接触设计，没有采用刚性铁块挡停，而是在悬臂回转的两个极限位置加装了聚氨酯缓冲块，缓冲块的安装座做了腰型孔调节结构，可以根据现场工位的实际吊运范围调整限位角度，避免悬臂回转超位碰撞周边设备，也能缓冲吊重运行到端部时的惯性冲击，减少结构受到的瞬时冲击载荷。悬臂的上表面没有做冗余的装饰性结构，只预留了电动葫芦的电缆走线卡槽，卡槽采用冲压成型的薄钢板折弯件，用螺栓固定在悬臂上翼缘，不需要焊接固定，后期更换电缆或者调整葫芦行程时，拆卸卡槽就能完成操作，不会破坏悬臂的表面防腐涂层。

所有外露的钢结构边缘都做了R3的圆角倒钝处理，避免加工转运、安装调试过程中划伤操作人员，表面采用喷塑处理而非普通喷漆，塑层的厚度控制在80-120μm，耐车间内的切削液、润滑油腐蚀，使用寿命比普通喷漆长两倍以上，也不需要频繁补漆维护。底座的方形底板下方还预留了二次灌浆的排气孔，安装时地脚螺栓固定后，底板与地面之间的间隙可以通过灌浆填实，避免长期重载下底板局部受力不均导致的倾斜，保证立柱的垂直度始终控制在1/1000以内，防止悬臂回转时出现偏重卡滞的问题。
