共轴双旋翼开源无人机结构设计方案

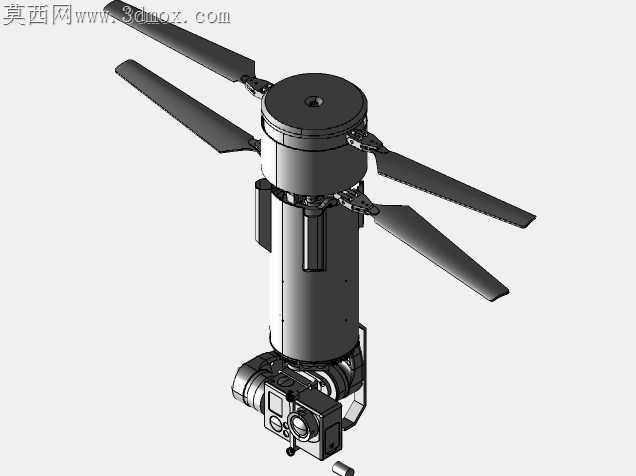

常规多旋翼无人机受旋翼展开尺寸限制，狭小空间穿行时极易出现桨叶磕碰障碍物的问题，共轴双旋翼布局通过上下两组旋翼同轴布置，能在同等升力需求下将整机横向尺寸压缩近四成，但这类布局的结构干涉、传动同轴度公差一直是手工改制时的高发问题。这套共轴无人机的结构设计里，上下旋翼的桨夹座采用了分体式定位止口设计，止口配合公差控制在0.02mm区间，既避免了传动过程中上下旋翼的旋转轨迹偏移，也抵消了部分旋翼高速旋转带来的径向跳动，不会出现上下桨叶扫碰的隐患。中心传动主轴没有采用常见的整根通轴设计，而是拆分为上下两段通过花键套衔接，花键配合段预留了0.1mm的轴向窜动间隙，能抵消飞行过程中机身振动带来的轴系应力集中，长时间飞行也不会出现主轴疲劳变形的问题。机身主承力框架没有追求极致轻量化做大面积镂空，而是在电机安装座、起落架连接点这些应力集中位置做了局部加厚，壁厚差控制在1.2mm以内，注塑成型时不会出现明显的缩痕，后期用PLA或者光敏树脂打印制作时，不用额外做支撑结构就能直接成型，打印完成后的支撑拆除工作量能减少六成以上。电池仓采用了侧向抽拉的卡扣结构，卡扣的扣合面做了15度的脱模斜度，不用额外镶嵌金属嵌件就能靠塑料本身的弹性实现可靠锁止，飞行过程中的振动不会让电池松脱，更换电池时也不用拆解机身外壳。电调安装位直接预留了散热格栅，格栅的朝向和下旋翼的下洗气流方向完全对齐，飞行时旋翼产生的气流能直接带走电调工作产生的热量，不用额外加装散热片就能满足持续大油门飞行的散热需求。起落架采用了弧形弹性臂结构，臂厚从根部到接地端逐渐收薄，降落时的冲击能量能通过臂身的弹性形变逐步吸收，不会把冲击力直接传递到机身框架上的电子元件安装位，避免振动导致的接线松脱、传感器偏移问题。上下旋翼的间距经过反复调整，既保证了下旋翼不会被上旋翼的下洗气流过度干扰导致升力损失，也不会因为间距过大拉高整机重心影响飞行稳定性，整机重心刚好落在旋翼旋转平面的中心位置，飞行时的姿态修正响应速度比常规布局的共轴无人机快近两成。所有外露的接线槽都做了圆角过渡处理，布线时不会刮伤导线绝缘层，飞控安装位预留了三层减震胶柱的安装孔位，能过滤掉旋翼旋转带来的高频振动，保证飞控陀螺仪的采样数据稳定，不会出现姿态解算漂移的问题。
