四旋翼无人机机架及飞控集成结构设计

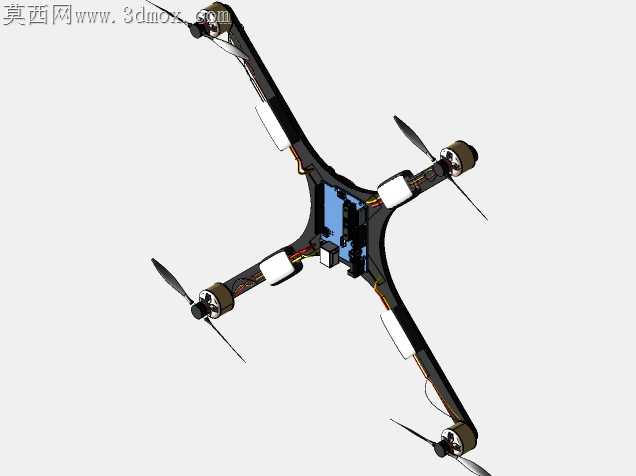

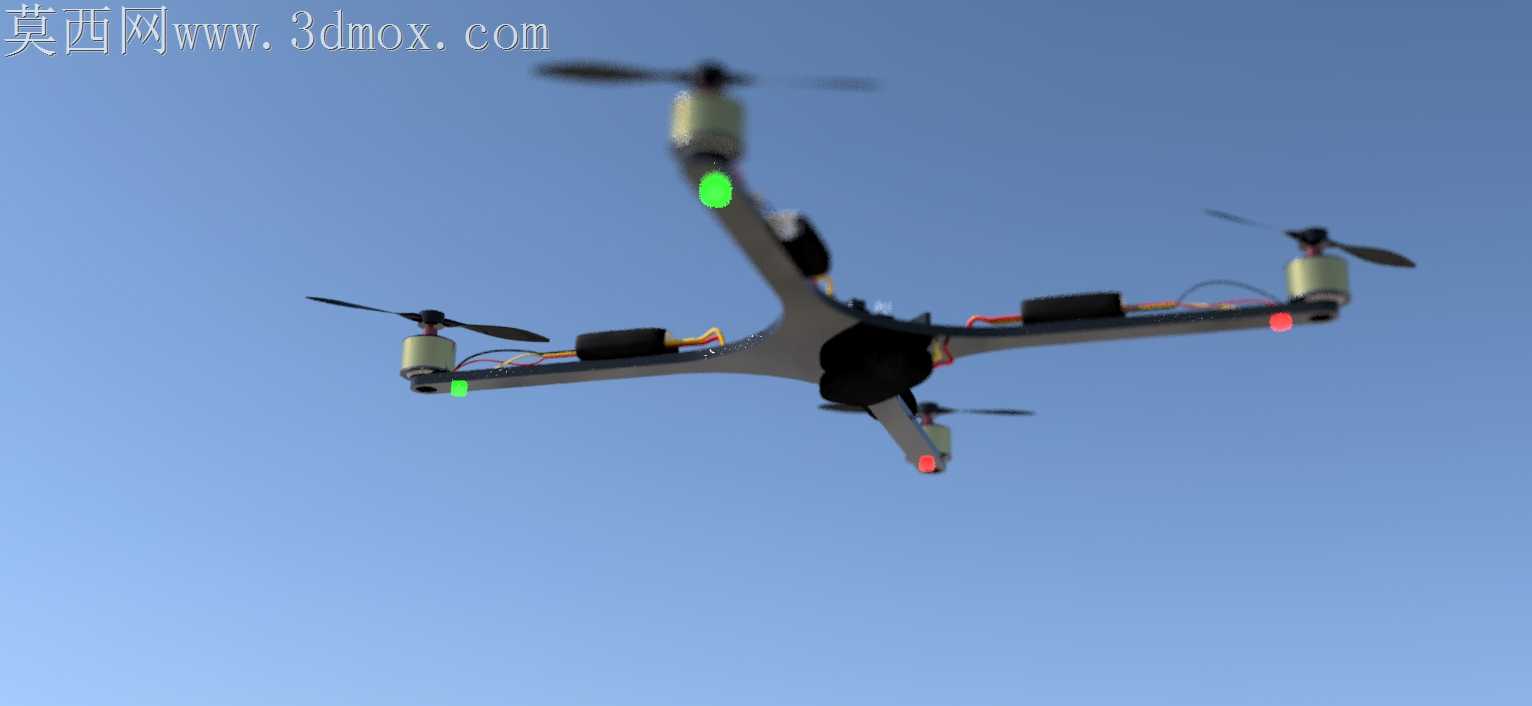

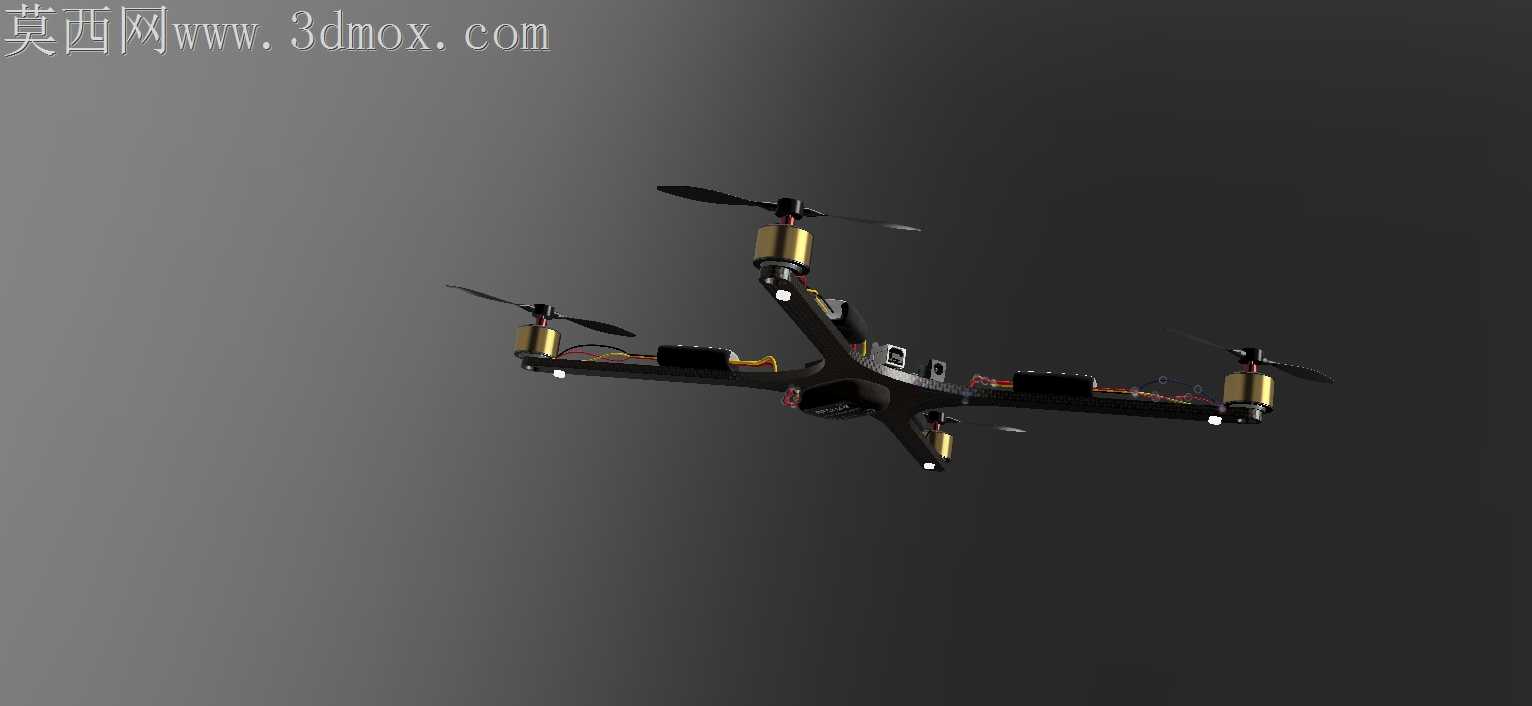

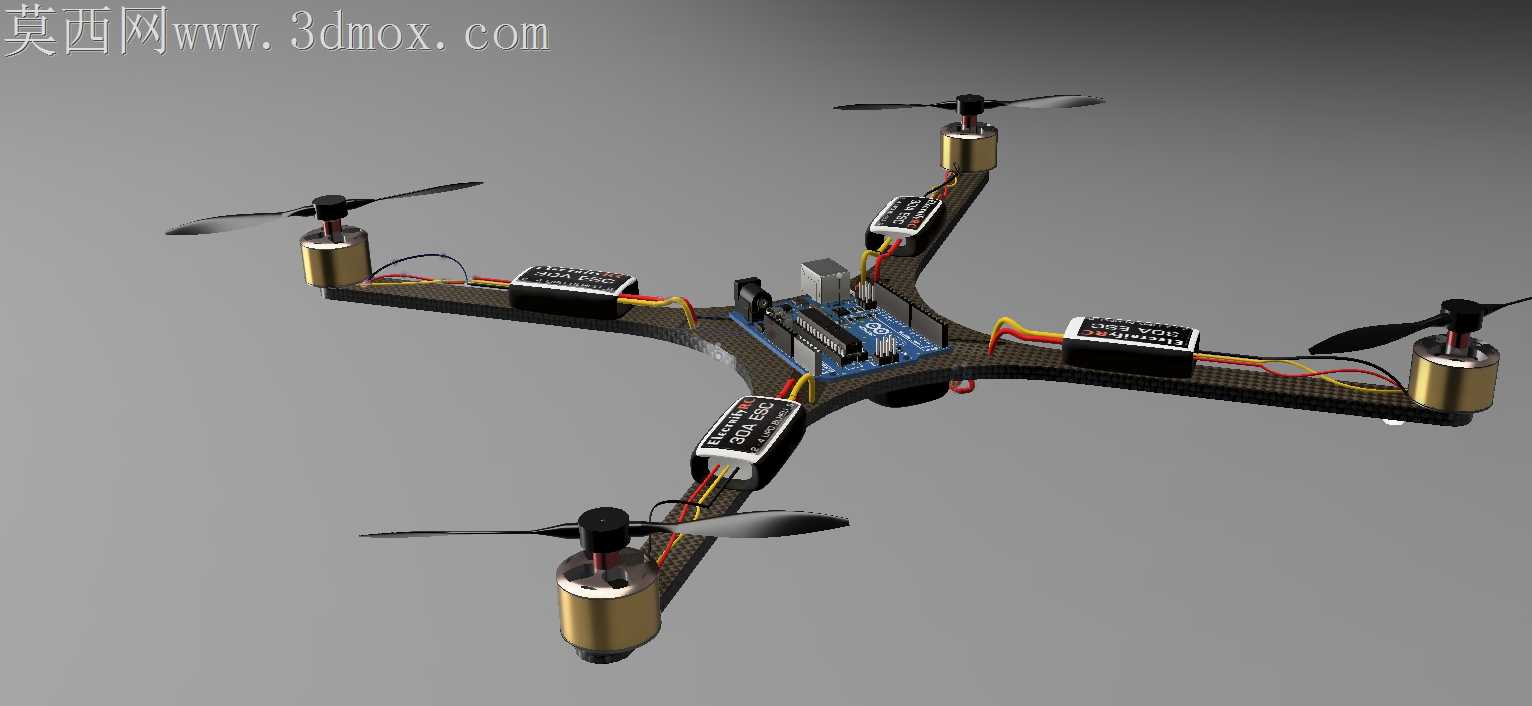

碳纤维机臂的铺层方向直接决定飞行时的抗扭形变阈值，常规十字机架的机臂根部应力集中点，恰好是电调走线与中心板连接的位置，稍不注意就会在高频振动下出现焊盘脱焊、线皮磨损的隐患。这款四旋翼的机臂采用等宽变厚的碳纤维板裁切方案，靠近中心板的位置厚度增加0.8mm，向外延伸至电机座处逐步收薄，既保证了电机运转时的机臂刚性，又不会因为整体过重增加起飞负载。中心飞控板的安装位预留了0.3mm的减震泡棉间隙，没有直接锁死在碳板上，飞控周边的电调排布顺着机臂走线方向布置，每根动力线的长度误差控制在5mm以内，避免因为线阻差异导致四个电机的动力输出出现偏差。电机座的沉孔深度刚好匹配无刷电机的安装凸台，锁付螺丝后电机底面与机臂完全贴合，不会出现倾斜导致的动平衡问题，螺旋桨的安装位做了微小的倒角处理，换桨时不会刮伤桨根的碳纤层。电池绑带的穿槽开在中心板重心正下方，绑带拉紧后电池不会出现前后滑移，飞行过程中重心偏移量能控制在极小范围内。机臂上的电调固定位没有用扎带直接捆扎，而是预留了双面胶粘贴的平面加微型卡扣，炸机时电调不会因为扎带断裂甩出，也能避免扎带长期勒紧碳板导致的分层问题。飞控板上的接线端子全部朝向机臂方向，没有多余的走线弯折，调试时插拔接口不用拆开整个机架，每个电调的信号线都做了短接屏蔽处理，减少电机运转时的电磁干扰对飞控陀螺仪的影响。起落架虽然没有在渲染图中体现，但中心板底部预留了标准的安装孔位，孔位间距适配常见的航拍云台与减震架，不用二次打孔破坏碳板结构。四个机臂的安装定位槽做了防呆设计，组装时不会出现前后机臂装反的问题，每个机臂的锁付螺丝孔位都做了沉头处理，螺丝锁完后表面与碳板齐平，不会突出刮碰到电池或者其他外设。
