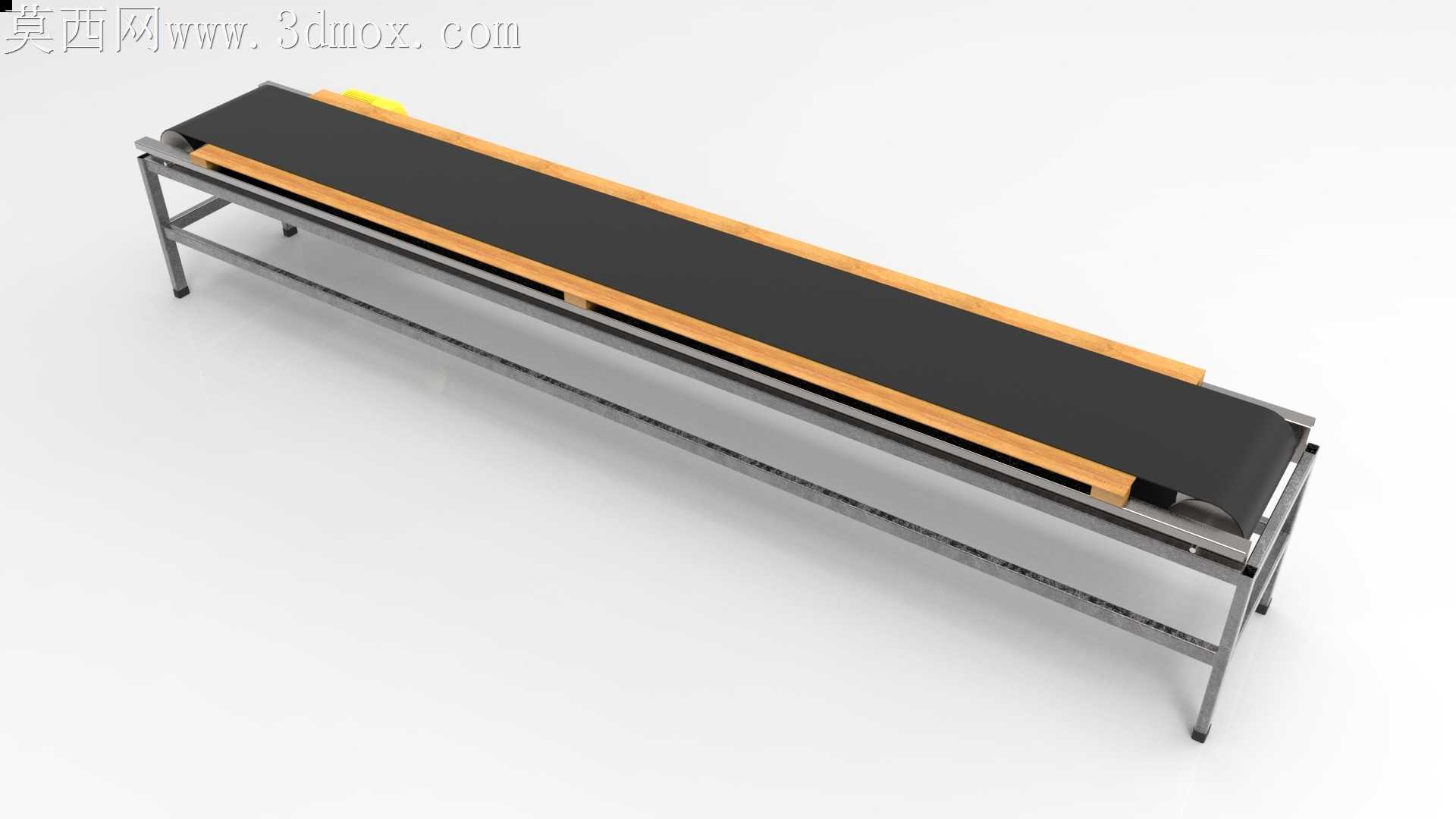

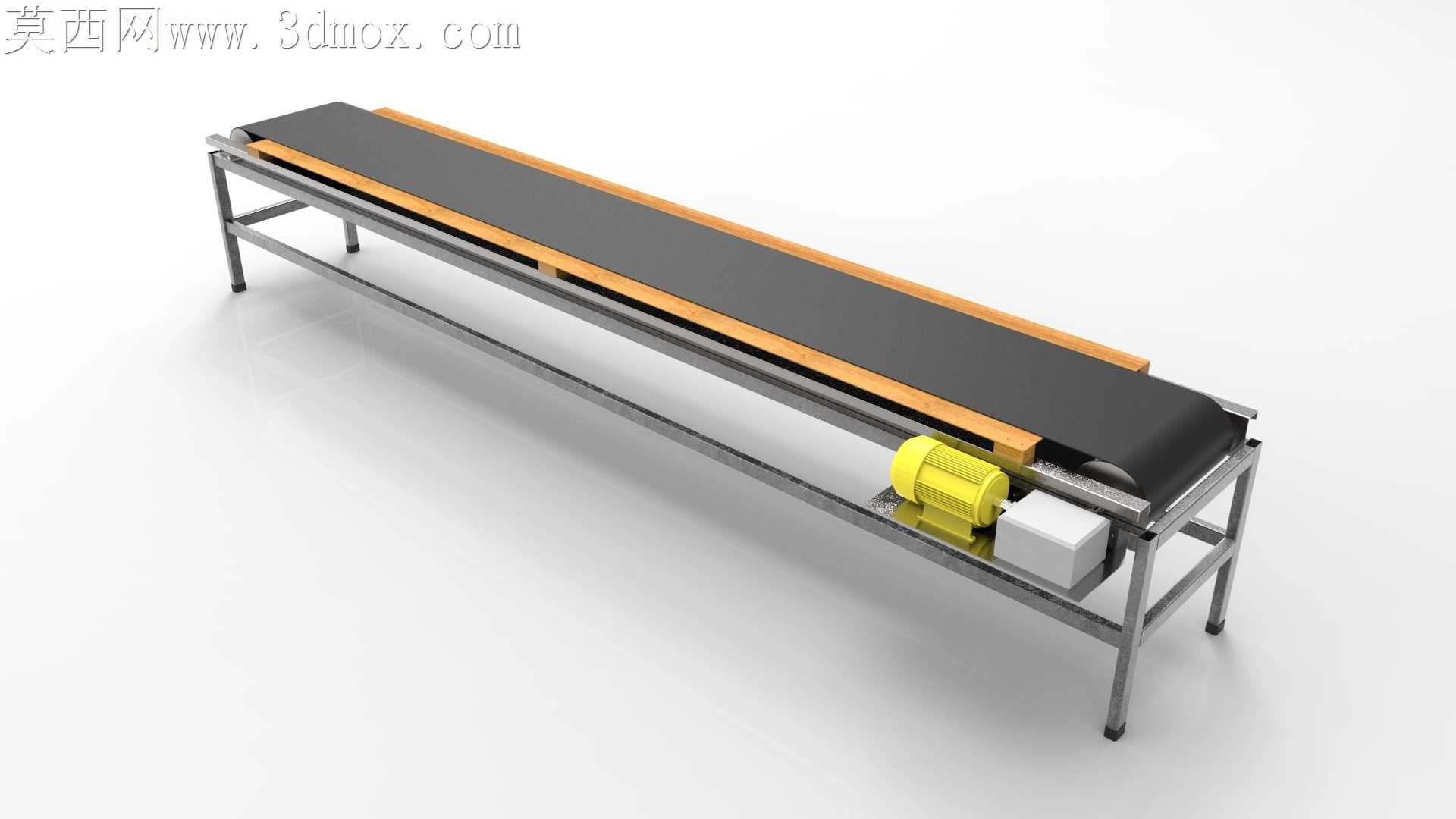

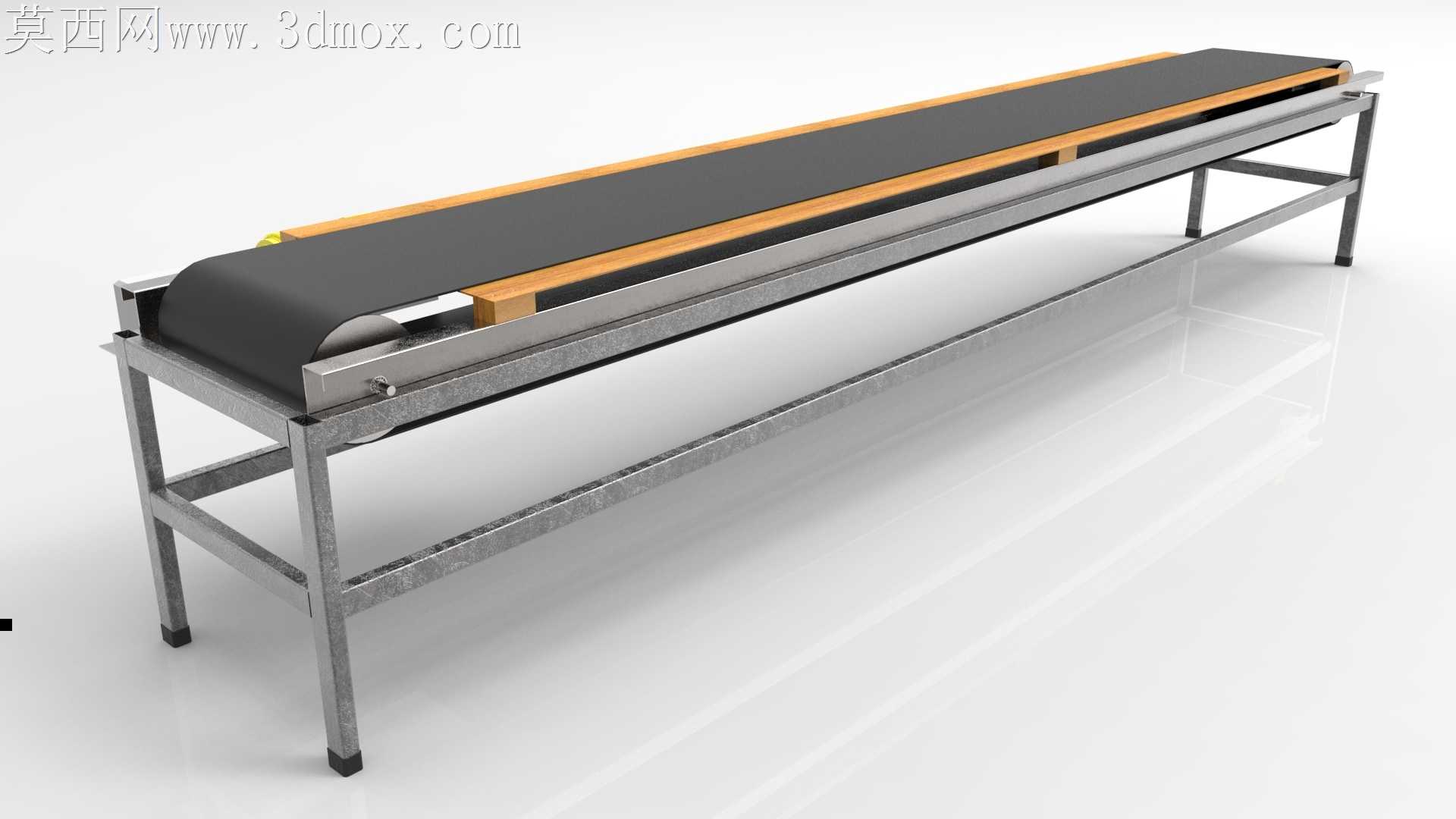

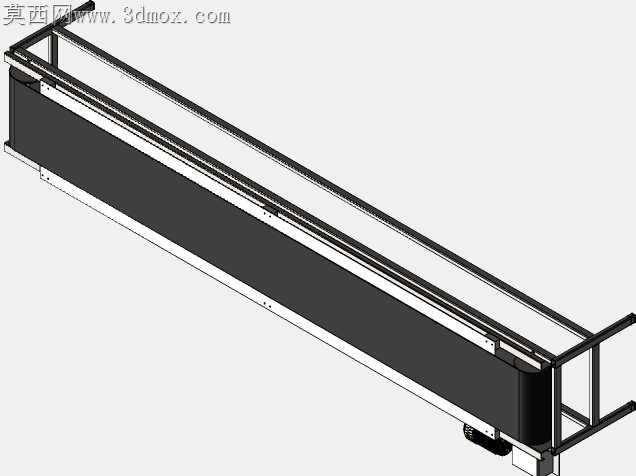

可落地加工的轻型平皮带输送设备结构

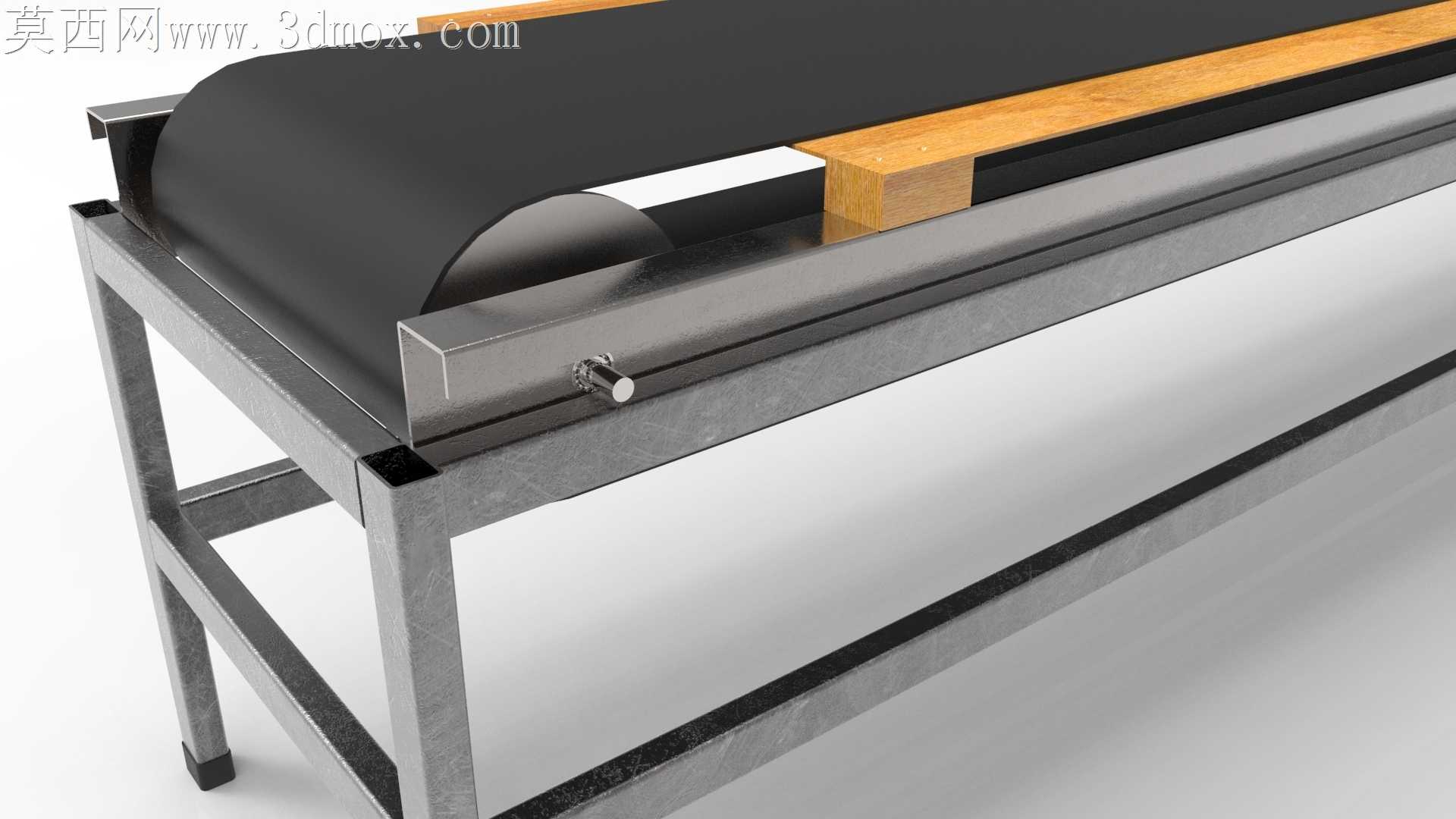

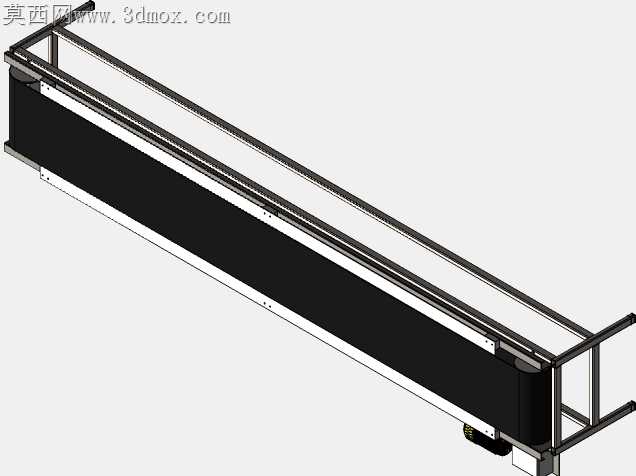

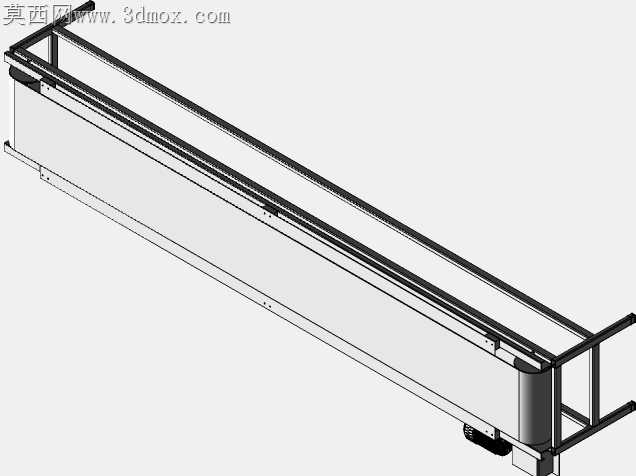

车间里常见的轻型皮带机最容易出问题的位置，永远是支腿与主框架的连接节点——不少现场自制的输送设备，直接把方管支腿焊死在主纵梁侧面，设备运行三个月就会因为持续振动出现焊道开裂，皮带跑偏的问题也会跟着反复出现。这套结构在支腿顶端做了折边托面，托面完全贴合主纵梁的下表面，连接位置从单侧点焊变成了面接触承托，哪怕支腿底部的调节脚没有完全找平，框架的受力也会均匀分散到整个托面，不会出现局部应力集中扯裂焊道的情况。皮带两侧的导向挡条没有直接锁死在皮带架上，而是预留了两毫米的横向调节余量，现场调试的时候不用拆整条皮带，只需要松掉挡条的固定螺丝，就能根据皮带的实际跑偏方向微调挡条位置，比传统的固定式挡条省了至少一半的调试时间。主框架的纵梁选用了标准矩形管，所有切割位置都做了倒角去毛刺处理，不会出现锐边割伤安装工人或者刮损皮带底面的情况，纵梁上的滚筒安装孔位做了长槽设计，张紧皮带的时候不需要撬动滚筒，只需要拧动张紧螺栓就能平稳调整滚筒的前后位置，不会出现滚筒偏斜导致的皮带蛇形走位。下层的横撑没有均匀排布，而是特意在滚筒安装位置的正下方加了额外的支撑，因为滚筒两端的轴承座在运行时会传递持续的交变载荷，没有支撑的纵梁用久了会向下微弯，导致滚筒两端高低差超标，皮带自然会往低的一侧跑偏。支腿底部的脚杯选用了橡胶减震底座，不是常见的硬质尼龙脚杯，设备放在水泥地面上运行时，橡胶底座能吸收掉滚筒转动带来的高频振动，不会出现设备在光滑地面上慢慢移位的问题，也能降低车间里的运行噪音。皮带两端的改向滚筒做了轻微的腰鼓形处理，不用额外加装复杂的纠偏结构，皮带在运行时会自动往滚筒中间位置归位，这种结构对加工精度的要求不高，普通的机加工车间就能做出来，不需要定制特殊的滚筒配件。整个结构没有用复杂的定制型材，所有零件都是市面上能直接买到的标准件，下料、焊接、装配的流程都适配普通加工厂的现有设备，哪怕是小批量制作也不会出现加工成本超支的情况，组装完成后不需要做复杂的二次调试，接电就能平稳运行。
