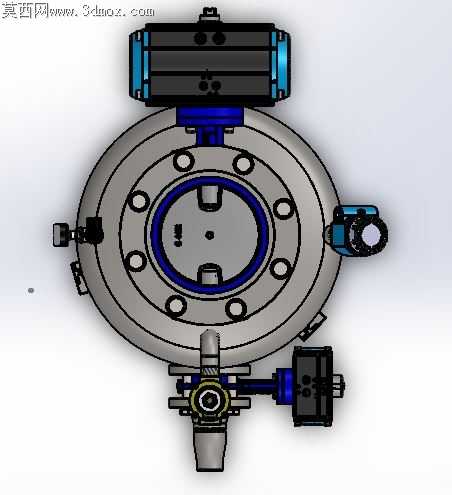

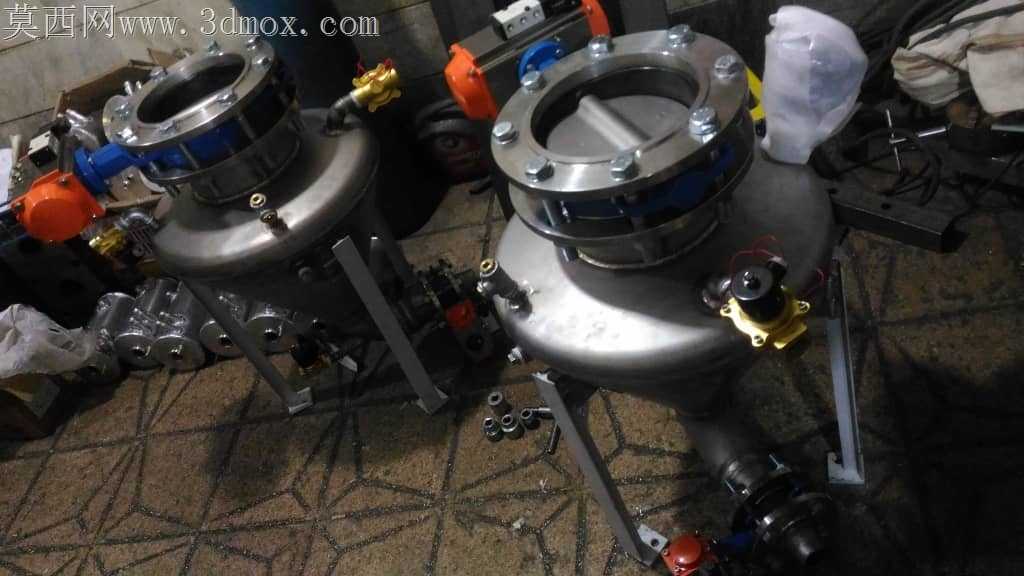

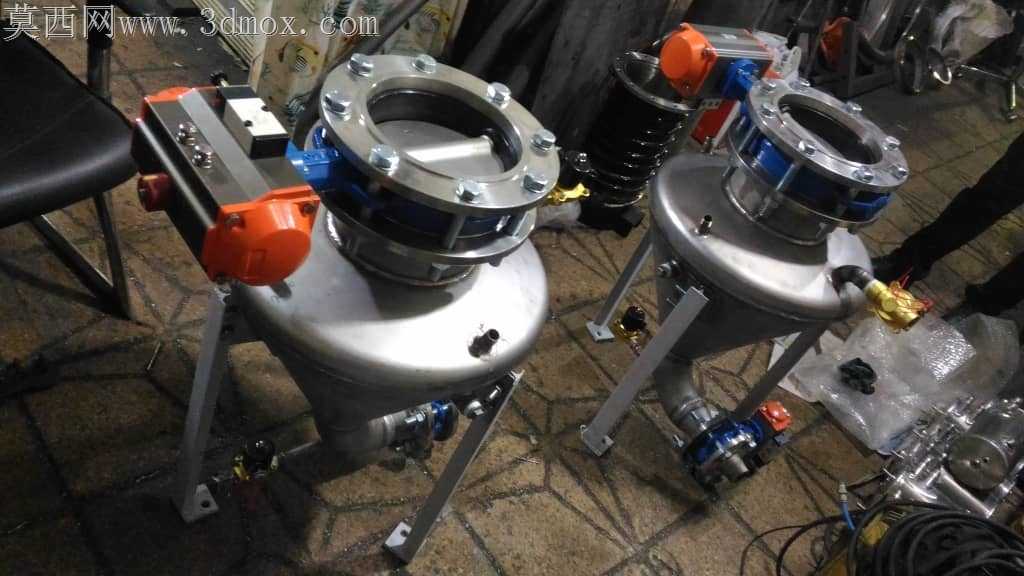

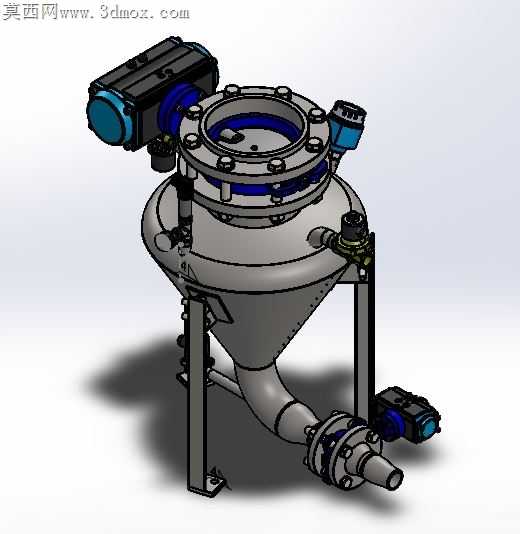

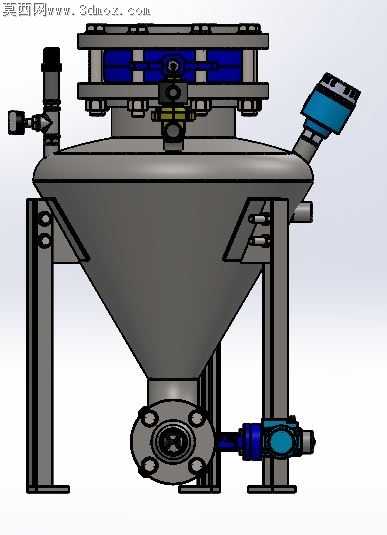

V45升仓体密相气力输送装置

粉体密相输送现场最常碰到的堵管、发送罐内壁粘料、支脚共振偏移问题，在这套45升发送装置的结构里都做了针对性的落地处理。锥段仓壁的倾斜角度没有照搬通用60度锥的通用参数，而是匹配3巴工作压力下的粉体流动特性做了收窄，锥壁和出料弯管的衔接处做了内圆弧过渡，没有直角积料死角，就算是吸潮性稍强的粉体，卸料阶段也不会在锥底挂壁残留。出料端的弯管没有用普通90度冲压弯头，而是做了大曲率半径的渐变弯径设计，压缩空气携带粉体进入管道时不会在弯管处形成紊流区，直接减少了弯管外壁的冲刷磨损，长期运行不用频繁更换易损管件。顶部的进料法兰做了凸台定位止口，和上方进料阀装配时不用反复调整同轴度，法兰面的密封槽深度留了0.2毫米的压缩余量，搭配硅胶密封圈能在3巴的工作压力下完全杜绝漏气泄压，不会因为密封失效导致输送效率下降。侧面的气动振动器安装座做了加厚处理，和仓壁焊接的位置加了三角加强筋，振动器工作时的激振力不会把仓壁焊缝震裂，振动能量能均匀传导到整个锥段，辅助粉体下料的同时不会让支脚产生共振偏移。三支支脚的底部做了带长圆孔的安装底板，现场安装时可以微调设备水平度，就算地面预埋螺栓有小范围的位置偏差也能顺利固定，不用重新扩孔改动基础。驱动端的气动执行器安装支架做了镂空减重设计，既保留了足够的支撑刚度，又不会让顶部重量过大导致设备重心偏高，运行时的稳定性更好。进出气口的接头都做了外螺纹防滑结构，接气管时不用额外打密封胶就能保证密封效果，现场装配的效率能提升不少。出料口的快装接头做了定位卡槽，和下游输送管道对接时能快速卡紧，拆装维护不用耗费大量时间拆卸螺栓。整个装置的所有棱角位置都做了小圆角钝化处理，车间安装调试时不会划伤操作人员，符合现场作业的安全要求。
