DN20聚丙烯快接球阀结构设计

在民用给排水、小型净水设备、农用灌溉支管、家装水路改造这类对管路安装效率、耐腐性能有明确要求的场景里，小通径塑料球阀的应用占比一直不低，这次做的DN20规格压缩接头式球阀，就是针对这类场景的实际安装痛点做的结构优化。日常现场施工里，很多小口径管路安装不需要复杂的法兰或者热熔对接，尤其是家装改水路、户外临时灌溉支管布设、小型净水设备进出水连接的时候，工人往往需要在狭小空间里完成阀件安装，还要保证后期维护拆卸方便，这时候带压缩接头的双活接结构就比传统固定接口的球阀适配性强太多。

从功能逻辑上看，这个阀件核心是实现管路通断的快速控制，手柄转动90度就能完成全开全关操作，没有中间调节的冗余设计——毕竟小通径支路里的阀件大多做截断用，不需要做流量线性调节，这样的结构能最大限度降低流阻，全开状态下阀体内腔和管路通径几乎齐平，不会像截止阀那样形成流道折角，输水的时候压损更小，也不容易在阀腔内部滞留杂质，减少长期使用后的结垢堵塞风险。材质选用聚丙烯不是随意定的，这种材料耐弱酸弱碱腐蚀，重量只有同规格铜阀的六分之一左右，不会像金属阀那样长期接触水出现锈蚀析出的问题，非常适合饮用水管路、洁净水输送的场景，而且材料本身有一定的韧性，低温环境下不会像硬PVC那样容易脆裂，户外临时布设的时候抗磕碰性能更好。

设计的时候最先敲定的是接口的压缩密封结构，两端的接头部分做了带锥度的压合面，配合橡胶密封圈和锁紧压圈，安装的时候不需要额外套丝或者涂密封胶，只要把PE或者PPR管材插到接头定位台位置，拧紧外侧的锁紧螺母，压圈就会顺着锥面挤压密封圈抱紧管材外壁，密封压力能达到1.0MPa以上，完全满足民用供水、低压灌溉的压力要求。这里特意把接头的插入深度做了18mm的限位设计，避免现场施工的时候管材插不到位导致后期漏水，也不会因为插接过深顶到阀体内的球芯影响开关动作。

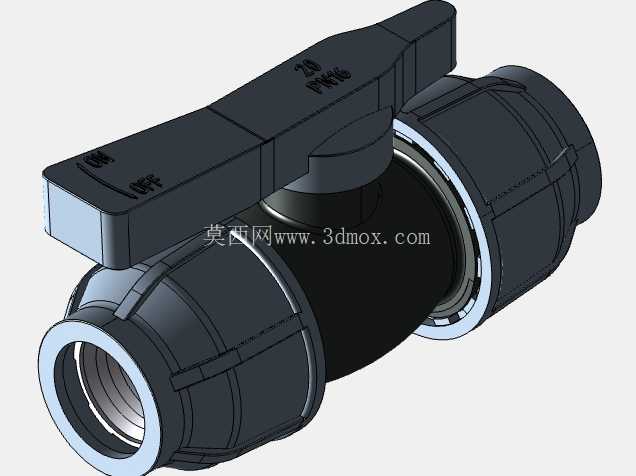

阀体的外形结构做了对称式设计，两端的活接接头可以独立转动，安装的时候不需要转动整阀，只要先把两端的锁紧螺母套在管材上，再把阀体对准管材插到位，分别拧紧两端螺母就行，哪怕是管路已经固定死的改造场景，也能轻松完成安装，不会出现传统固定球阀安装时需要掰动管路对位的麻烦。手柄部分做了加长的扁平结构，表面压印了通断方向的标识，开关的时候力矩足够，哪怕手上沾了水或者戴薄劳保手套也能轻松扳动，不会出现打滑的问题；手柄和阀杆的连接做了扁方定位，装配的时候不会出现方向装反、开关标识和实际通断状态错位的问题。阀杆的密封采用了双O型圈结构，在阀杆和阀体的配合位置上下各布置一道密封圈，哪怕长期开关磨损，也能保证阀杆位置不会出现外漏，而且阀杆做了防吹出设计，内部有定位台阶，哪怕管路里有压力，也不会把阀杆顶出去造成泄漏。

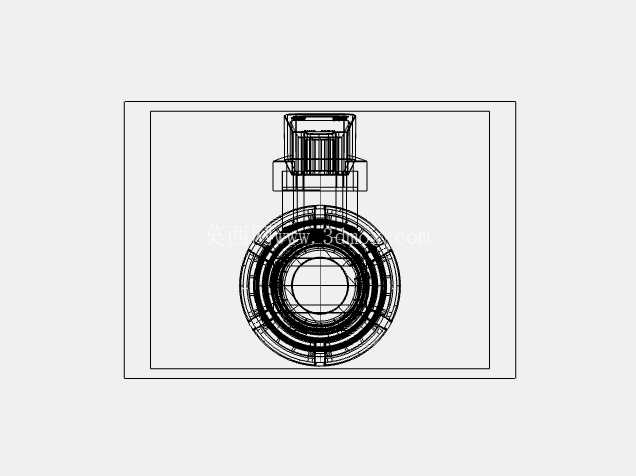

尺寸边界上，整阀总长度控制在112mm，阀体最大外径42mm，手柄全开状态下总高度是75mm，安装的时候只要在管路两端预留出30mm的操作空间用来拧锁紧螺母就行，不需要额外的大空间余量，非常适合狭小的橱柜内部、设备机箱内部的管路布设。球芯部分做了全通径的抛光处理，表面粗糙度控制在Ra0.8以下，和阀座的密封圈贴合紧密，关闭状态下的密封零泄漏，而且球芯的转动阻力很小，长期使用也不会出现开关卡涩的问题。在结构强度校核的时候，特意把阀体的壁厚做了3.5mm的均匀设计，避免注塑的时候出现缩痕，同时能承受1.5倍的公称压力静压测试，不会出现阀体开裂的问题。

实际选型的时候要注意，这种压缩接头式球阀适配的是外径20mm的塑料管材，不要用来接金属管或者不同外径的管材，不然压缩密封圈无法均匀抱紧管壁容易漏水；使用温度范围控制在0-70摄氏度，不要用来输送高温热水或者有机溶剂，不然聚丙烯材料会出现软化变形影响密封性能。和同规格的金属球阀比，这种聚丙烯材质的压缩接头球阀成本更低，安装效率能提升60%以上，不需要专业的热熔或者套丝工具，普通用户自己动手就能完成安装更换，非常适合民用家装、小型水处理设备、农用微灌系统这类场景的支路截断控制。
