DN65规格2.5寸塑料双活接球阀结构

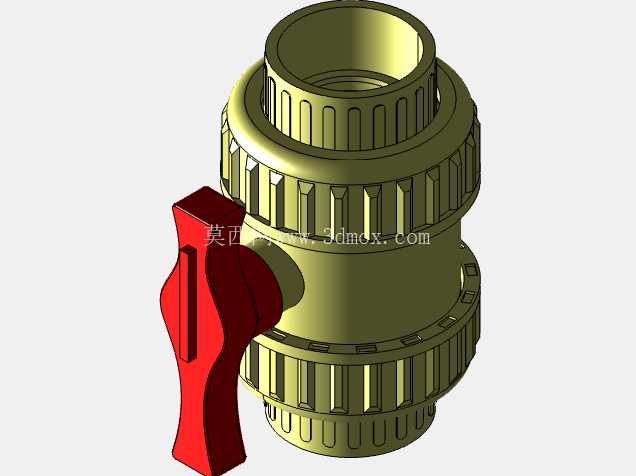

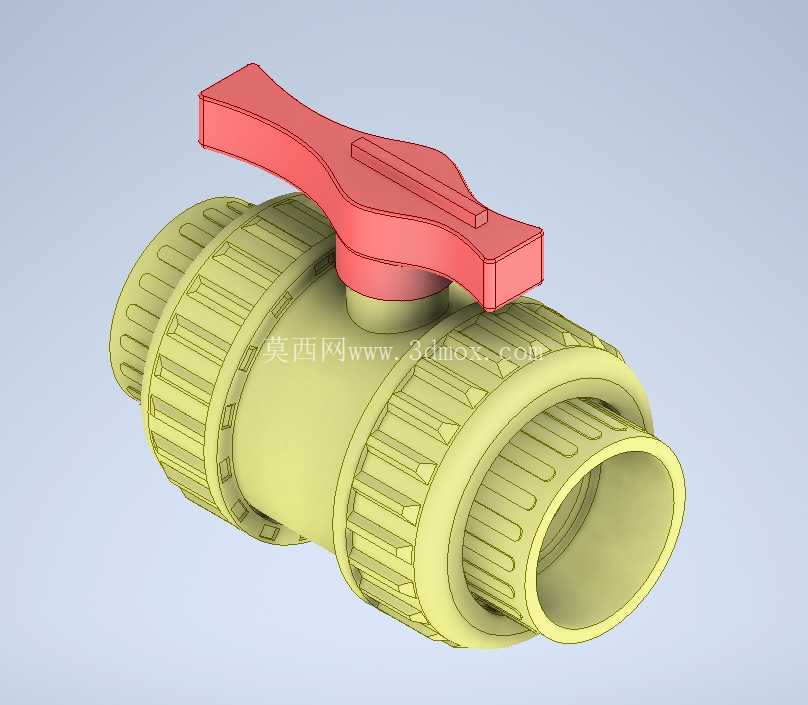

这款DN65通径的2.5寸塑料球阀，主要适配民用给排水、化工流体输送、农田灌溉等场景下的塑料管路系统，作为管路通断控制的核心元件，承担着截断或导通管路内介质的作用，相比金属球阀，其塑料材质具备优异的耐化学腐蚀性能，在输送弱酸碱、普通水基介质时不会出现锈蚀结垢问题，长期使用的流道通畅性更有保障。从结构设计来看，该球阀采用双活接式的连接结构，两端的带防滑齿纹的活接螺母可以独立转动，安装时不需要转动整段管路或者阀体本身，只需要将阀体对准两端管道接口后拧紧活接螺母即可完成固定，极大降低了狭小安装空间内的施工难度，也方便后期管路维护时的拆卸更换，不需要大范围拆解相邻管路。阀体的核心密封结构采用浮动球设计，球体与阀座的密封面配合精度经过反复校核，在额定工作压力下可以实现零泄漏截断，手柄采用扁平式的蝶形设计，操作时的力臂长度经过优化，普通操作人员不需要借助额外工具，仅用手力就可以完成90度的开关动作，手柄的开关位置有明确的限位结构，完全开启时手柄方向与管路走向平行，完全关闭时与管路走向垂直，现场操作人员可以直观判断阀门的开关状态，避免误操作。外形尺寸方面，该球阀的总长度适配DN65塑料管道的标准安装间距，两端活接的接口尺寸匹配对应规格的塑料管材粘接或热熔连接尺寸，阀体中部的球体容纳腔的外径控制在合理范围内，不会因为阀体体积过大导致相邻管路的安装空间不足，手柄的转动半径经过核算，在完全开启到完全关闭的转动行程内，不会和相邻的管路支架、墙面或者其他设备部件产生干涉，安装边界可以直接套用同规格塑料球阀的通用安装尺寸，不需要额外预留特殊操作空间。建模过程中，对阀体表面的防滑齿、活接螺母的卡槽、手柄的加强筋结构都做了1:1的还原，这些细节结构并非装饰作用：活接螺母外圈的轴向防滑齿是为了安装拧紧时增加摩擦力，避免徒手操作时打滑；手柄表面的两条加强筋是为了提升手柄的结构强度，在较大操作力矩下不会出现手柄断裂或者变形的问题；阀体两端的阶梯状密封槽结构，是为了安装密封圈后实现端面密封，避免介质从活接连接处渗漏。在流体通过特性上，该球阀为全通径设计，球体的流道直径和管道通径基本一致，介质通过时的流阻极小，不会出现明显的压力损失，也不容易在阀腔内积存介质杂质，适合输送含有少量固体颗粒的流体介质，不会因为杂质卡涩导致球体无法转动。在实际选型应用中，这类塑料球阀通常会和同材质的塑料管道、弯头、三通等配件配套使用，整个管路系统的热膨胀系数一致，在温度变化较大的使用环境下，不会因为不同材质的伸缩量差异导致连接处渗漏，相比金属阀门搭配塑料管道的安装方案，整体的系统兼容性更好，使用寿命也更长。建模时对各部件的装配间隙做了准确还原，活接螺母和阀体主体之间的转动间隙、阀杆和阀体之间的密封间隙、球体和阀座之间的配合间隙都按照实际产品的装配公差设置，模型可以直接用于装配模拟、管路布局干涉检查，也可以作为教学演示的模型素材，帮助初学者理解双活接球阀的内部结构和工作原理。
