三层旋转鞋柜支撑铰链支架结构设计

这款三层旋转鞋柜的支撑铰链支架，主要应用于民用家具的旋转式收纳鞋类产品中，适配小户型玄关、入户区的多层旋转鞋架安装需求，解决传统平开门鞋柜取放深处鞋履不便、空间利用率低的实际痛点。从实际使用场景来看，这类旋转支架需要承载多层鞋架板以及放置其上的鞋履总重量，日常使用中会频繁承受旋转启停的交变载荷，同时还要保证旋转过程无卡滞、无异响，长期使用无结构变形。

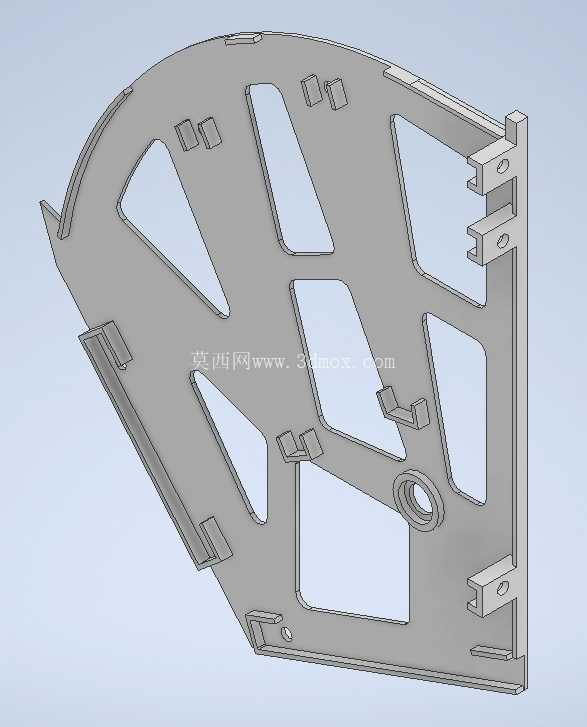

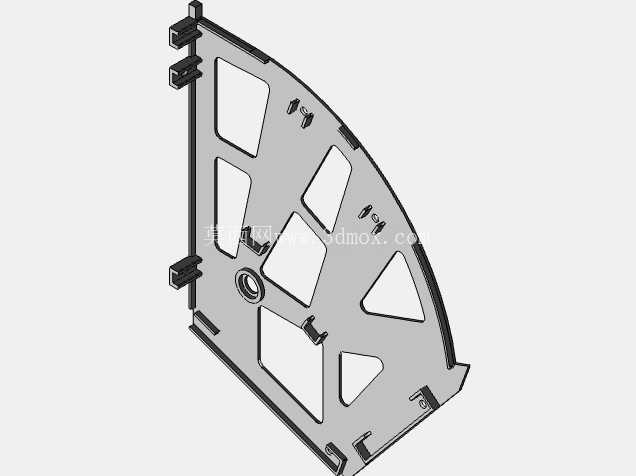

从功能特性上看，该支架作为旋转鞋架的核心承重连接部件，一端固定在鞋柜柜体的内侧安装面，另一端连接旋转鞋架的层板支撑框架，承担整个旋转组件的径向和轴向载荷。支架本体采用冲压成型的钣金结构，通过合理的减重孔设计在保证结构强度的前提下降低自身重量，板面的镂空结构既可以减少冲压材料消耗，也能避免应力集中，提升部件的抗疲劳性能。支架的安装孔位按照标准家具安装间距设计，适配常规18mm厚度的柜体板材，安装时无需额外定制打孔位置，可直接配合自攻螺丝完成固定，降低现场安装的调试难度。

设计思路上，首先围绕旋转支撑的同轴度要求展开，支架的旋转连接面平面度公差控制在0.2mm以内，保证旋转轴安装后不会出现偏摆，避免层架转动时与柜体侧板发生刮擦。考虑到鞋架使用时的载荷分布，支架的受力弯折处做了加强翻边处理，翻边高度根据板材厚度和承载需求计算确定，抵消长期承重带来的弯折变形趋势。支架的外形轮廓做了圆角过渡处理，避免安装和使用过程中尖锐边角划伤操作人员或者用户，同时也减少冲压过程中模具的尖角磨损，提升模具使用寿命。

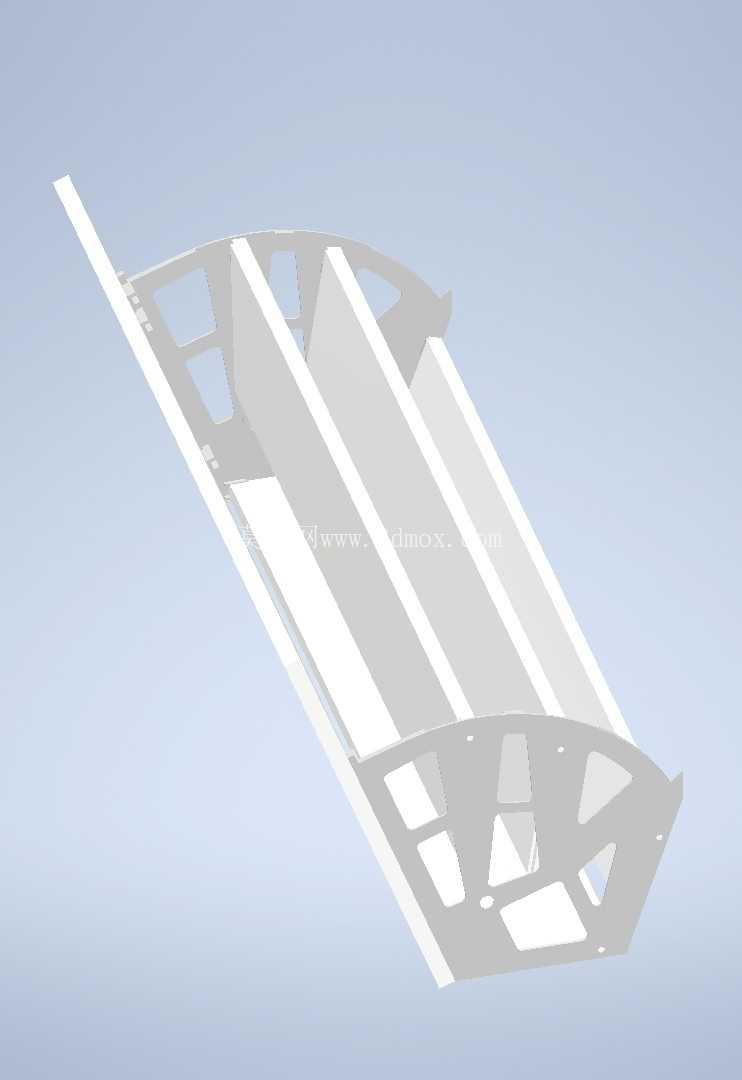

从安装边界尺寸来看，支架的整体长度适配三层鞋架的层间距要求，安装后旋转半径控制在柜体内腔预留的转动间隙范围内，不会与柜体内的其他固定部件发生干涉。支架的固定端孔位间距匹配常规家具五金的安装孔距标准，可兼容市面上多数同类型旋转鞋架的替换安装需求，用户更换损坏部件时无需重新打孔，直接替换原有支架即可完成维修。旋转端的连接位设计有标准的轴套安装位，可配合耐磨尼龙轴套使用，降低旋转过程中的摩擦阻力，减少金属部件直接摩擦产生的异响和磨损，延长整体结构的使用寿命。

在实际工况验证层面，这类支架需要满足至少12次满载旋转循环的结构强度要求，满载状态下每层可容纳4双常规尺码的鞋履，三层总计可容纳12双鞋，总承载重量不低于30kg，旋转过程中支架无明显形变，旋转阻尼均匀，不会出现层架倾斜或者卡顿的情况。支架的表面处理采用常规的静电喷塑工艺，涂层厚度均匀，具备一定的防锈和耐刮擦性能，适配家具柜内的干燥使用环境，长期使用不会出现涂层脱落或者锈蚀的问题。

从结构建模的角度来看，该支架的建模过程需要重点关注冲压折弯的工艺可行性，所有折弯内R角匹配冲压模具的常规参数，避免出现过小折弯半径导致的板材开裂问题，减重孔的位置距离折弯边预留足够的工艺距离，防止冲压过程中孔位出现变形。建模时需要同步考虑装配公差，旋转轴的安装孔与轴套之间采用间隙配合，保证轴套可以顺利压入，同时不会出现过大的配合间隙导致旋转晃动。固定端的安装孔设计为沉头孔，安装后螺丝头不会突出支架表面，避免与旋转部件发生刮擦，同时也让安装面更加平整美观。
