手动60毫米管径弯管加工设备结构

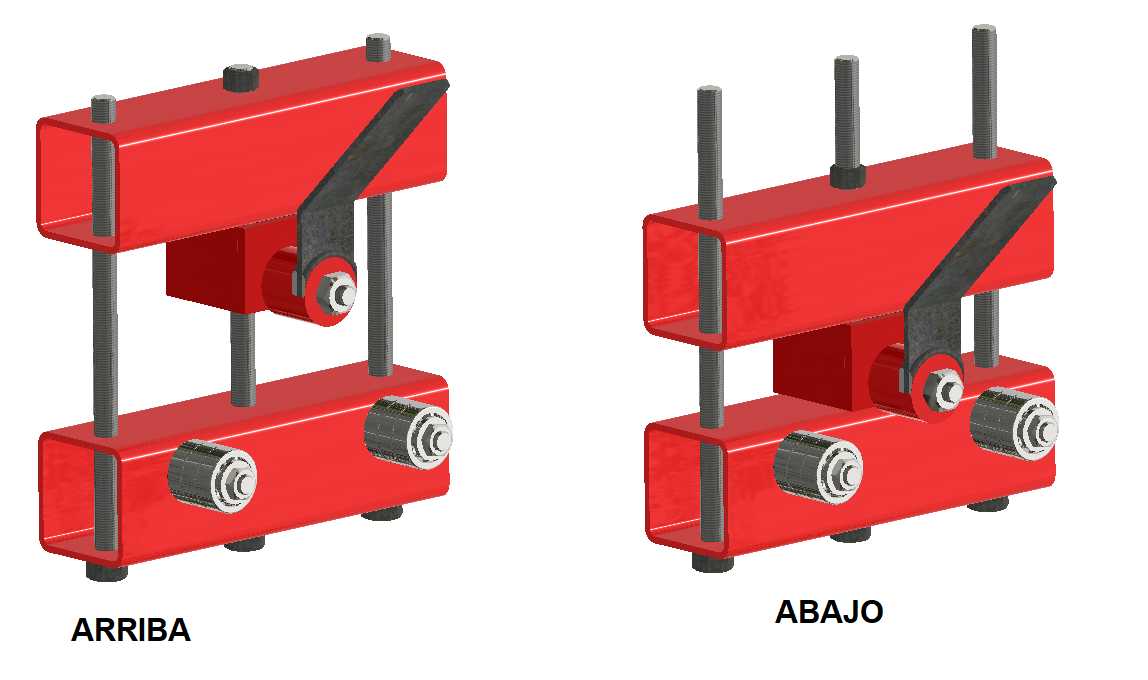

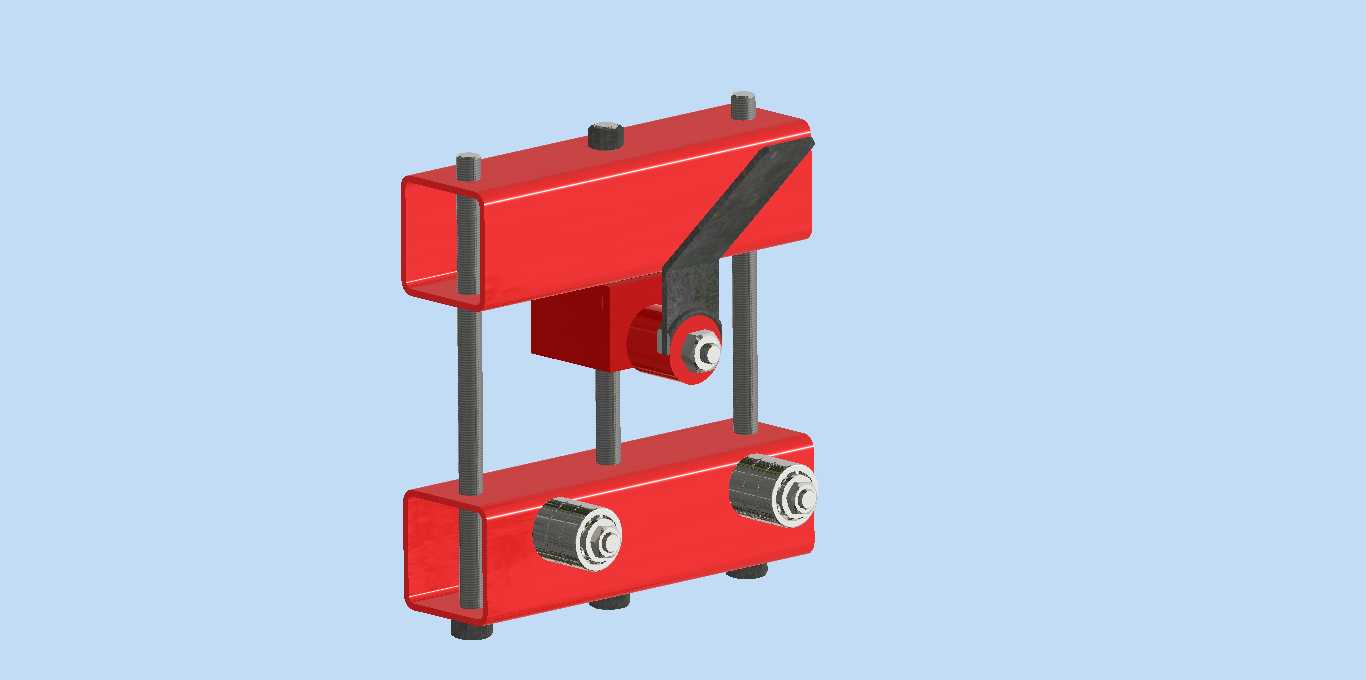

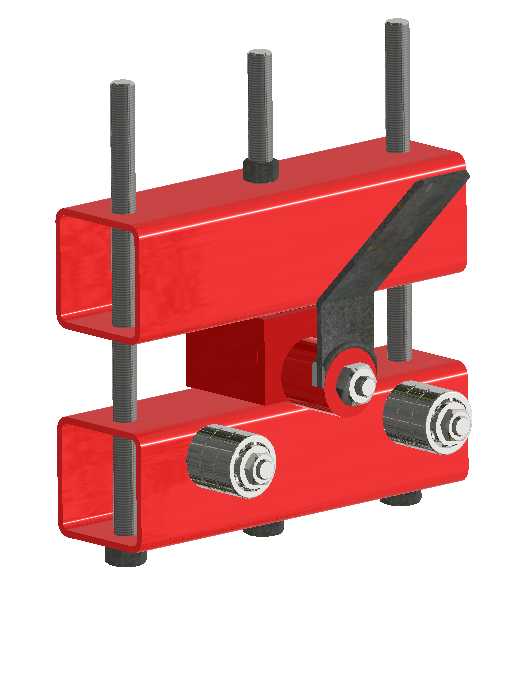

　　这款手动弯管设备主要面向小型五金加工、户外护栏安装、小型金属构件作坊的现场管材弯曲作业场景，可适配最大直径60毫米的金属管材完成弧形弯曲加工，无需外接动力源，依靠手动调节即可完成不同曲率的弯管作业，适合小批量、多规格的管材弯制需求，在现场施工、零散构件加工场景下能省去大型弯管设备的转运、调试成本。设备主体采用上下双层方钢焊接机架作为承载基础，上层机架设置三根垂直布置的调节螺杆，通过旋转螺杆可调整上压辊的垂直高度，以此改变管材弯曲时的压下量，匹配不同弯曲半径的加工需求，螺杆采用梯形螺纹设计，具备自锁特性，调整到位后不会因加工反力出现回退，保证弯管过程的尺寸稳定性。

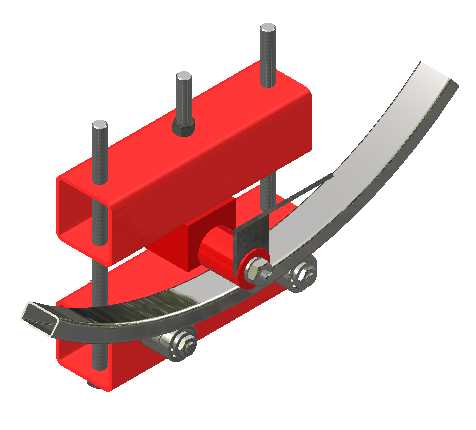

　　设备的成型辊组包含一个主动压辊与两个从动支撑辊，辊身采用圆弧槽设计，槽型弧度与适配管材的外圆轮廓匹配，弯管过程中可避免管材表面出现压痕、瘪管缺陷，支撑辊安装在下层机架的可调滑槽内，可根据管材直径、弯曲半径调整两个支撑辊的间距，适配不同规格管材的弯曲受力需求。从结构布局来看，设备的操作侧预留了足够的管材送进空间，最长可支持连续长度管材的渐进式弯弧作业，机架底部为平整安装面，可通过螺栓固定在工作台或者型钢支架上，安装时需保证机架水平度偏差不超过1mm/m，避免弯管过程中出现侧弯、管材扭曲问题。

　　设备的整体外形紧凑，垂直方向的调节行程可覆盖常规壁厚钢管、铝管的弯曲压下量需求，侧向的摇臂结构用于驱动压辊进给，操作力经过杠杆放大，单人即可完成常规壁厚管材的弯制作业，无需额外辅助人员。设计过程中重点考虑了手动操作的受力合理性，调节螺杆的手轮位置设置在操作人员站立可及的高度，进给摇臂的回转半径避开了操作人员的站立干涉区，辊组的拆装无需专用工具，更换不同槽型的辊轮即可适配圆管、方管等不同截面型材的弯制需求，机架的焊接位置均做了应力释放处理，长期承受弯管反力不会出现机架变形、辊组错位问题。

　　在实际使用中，该设备可完成护栏弯管、家具金属框架弯弧、小型管道弯头预制等加工作业，相比大型数控弯管设备，其投入成本低、维护简单，对作业场地的电源、空间要求极低，适合零散加工、现场维修类作业场景使用，结构上没有复杂的传动部件，日常仅需对螺杆、辊轴位置定期加注润滑脂即可长期稳定工作。
