长条形格栅式工业吊装置物托架

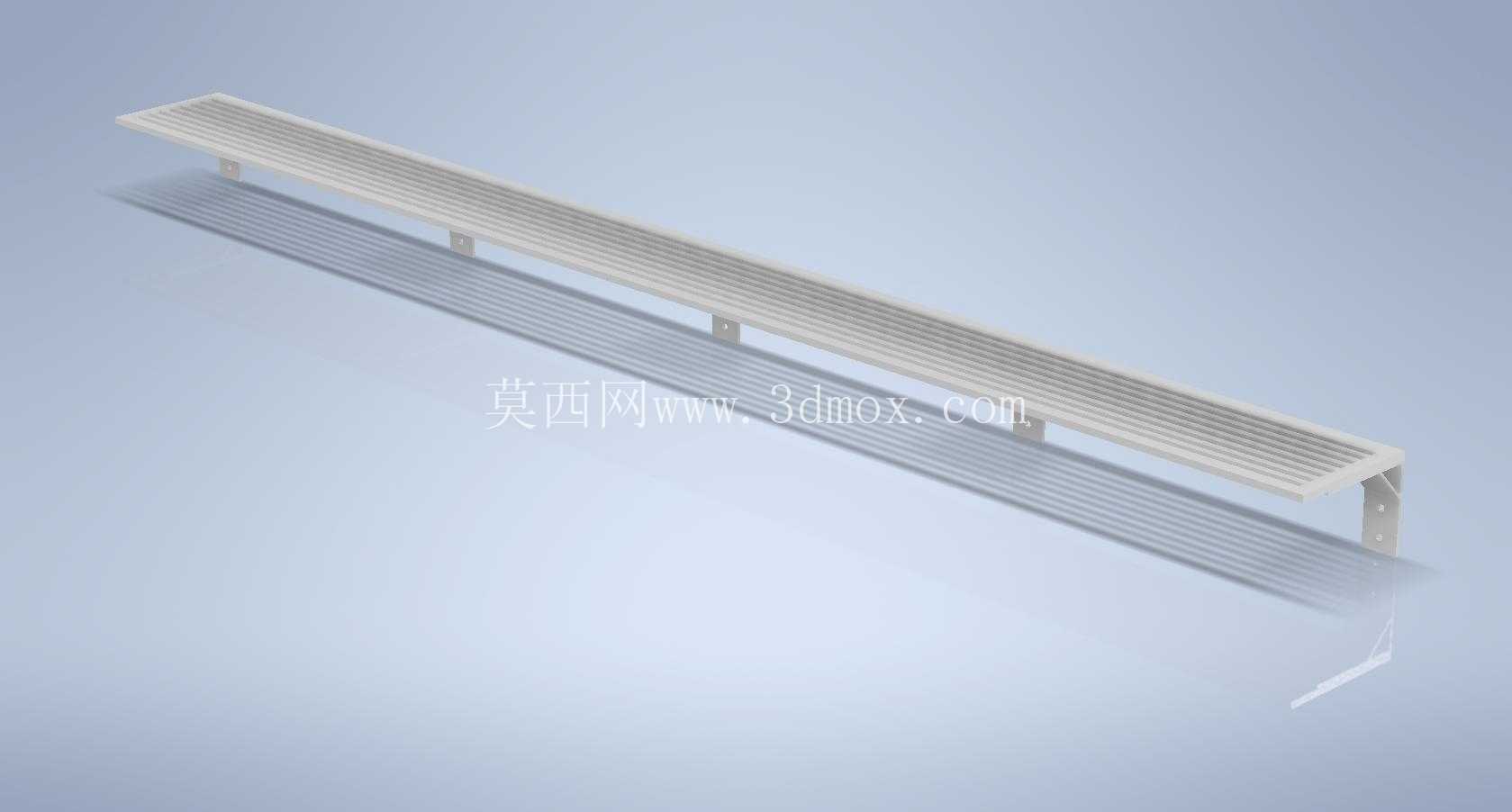

这款长条形格栅式吊装托架，在汽车冲压生产车间的跨工位物料暂存、工装辅具悬挂场景中应用十分普遍，不少焊装、冲压工段的空中物料排布都会用到这类构件。区别于落地式置物架，吊装式结构完全不占用地面通行与作业空间，对于车间通道狭窄、地面设备排布密集的生产场景来说，能最大化利用厂房上部的闲置空间，避免地面置物架阻碍AGV小车通行、或是占用冲压设备周边的操作维保空间。从实际使用场景来看，这类托架常被布置在冲压线体的侧边上方，用来临时存放待周转的小型冲压件、工位辅助工具、吊装索具或是线边质检用的检具辅件，也有部分厂区会将其布置在操作工位正上方，搭配可滑动的挂钩存放常用的手动工具，减少操作人员往返工具柜取件的走动距离，提升单工位的作业效率。

从结构设计逻辑来看，这款托架采用通长的格栅式承载面，整体长度达到4.5米，宽度为40厘米，这个尺寸设定刚好匹配多数汽车冲压车间标准柱距间的安装跨度，不需要额外增设过多的中间吊点就能完成固定，40厘米的宽度既能够满足常规小型冲压件、工装盒的放置需求，又不会因为过宽遮挡下方工位的照明光线，同时也能控制构件自身的重量，降低吊装结构的载荷负担。格栅式的承载面设计并非单纯为了减重，在冲压车间的生产环境中，格栅的镂空结构可以让上方的灰尘、冲压碎屑直接掉落，不会在托架表面堆积积屑，日常清理只需要在地面用压缩空气吹扫就能完成维护，避免积屑堆积造成的承载面不平、或是碎屑掉落划伤下方工件的问题；同时镂空结构也能减少风阻，对于厂房顶部有通风管道、或是夏季使用工业风扇直吹的场景，不会因为挡风产生额外的结构载荷，提升长期使用的结构稳定性。

托架的安装固定端采用侧装式的支耳结构，支耳上预留了标准的螺栓安装孔，可以直接固定在厂房的钢结构立柱、或是设备侧边的预制安装梁上，不需要额外焊接吊装支架，安装时只需要调整支耳的固定高度就能保证托架整体的水平度，安装边界要求简单，只要安装面的平面度误差不超过2毫米、单支耳固定点的承载能力满足设计载荷要求即可，不需要对原有厂房结构做大规模改造。托架的三个中间支撑点均匀分布在4.5米的长度方向上，将整体跨度分成四段等距的承载区间，能够有效避免长条形构件在满载情况下出现的中部下挠变形，经过结构校核，在均布载荷工况下，托架的最大下挠量控制在跨度的1/500以内，完全满足工业生产场景下的置物承载刚度要求，不会因为长期承载出现永久性的结构变形。

在细节设计上，托架的所有外露棱边都做了倒钝处理，避免操作人员取放物料时被锋利的金属边缘划伤，格栅条的间距经过优化，既能够保证小件不会从缝隙中掉落，又能最大化实现镂空的排屑、透风效果；端部的封板采用一体化折弯成型，和格栅主体采用焊接连接，焊接位置都做了打磨处理，不存在应力集中的焊接缺陷，长期承受交变载荷的情况下也不会出现焊缝开裂的问题。这类吊装托架除了汽车冲压车间之外，在机加工车间、装配车间的空中物料排布中也有广泛的适用性，只要安装面的承载能力满足要求，就可以根据实际的场地需求调整安装高度，适配不同的物料存放需求，相比定制化的吊装平台，这类标准化的格栅托架安装效率更高，后期调整位置也更加灵活，不需要做破坏性的拆除作业，只需要松开固定螺栓就可以移位重新安装，适配生产线调整后的工位布局变化。
