GVT PRESTIGE系列长行程幻灯片金属盒结构

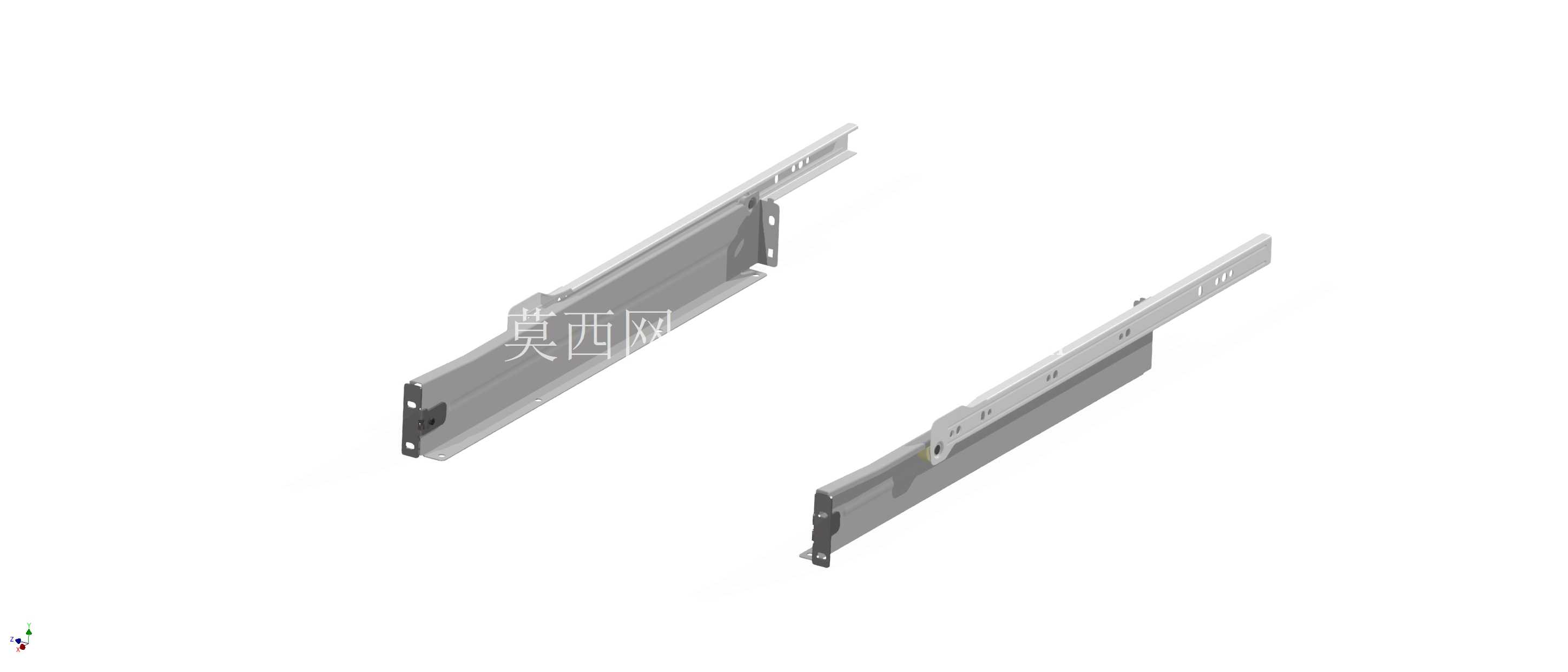

日常做办公设备、展示装置的滑动机构选型时，这类长行程金属滑动盒是很容易被忽略但对使用体验影响极大的构件，很多人做结构设计时只关注承重参数，忽略了安装边界和滑动行程的匹配，最后装完要么抽拉卡顿，要么伸出长度达不到使用要求。这款MP54-400规格的滑动金属盒，有效行程做到400mm，主体采用冷轧钢板冲压折弯成型，没有多余的拼接焊缝，整体刚性比常见的薄铁皮抽屉导轨好很多，侧装时的抗扭表现突出，不会因为单侧受力出现滑轨变形卡滞的问题。

从结构设计逻辑来看，这款构件采用内外双层嵌套的滑动结构，外层固定端预留了多个沉头安装孔，孔位间距按照常规柜体、展示架的侧梁安装基准设计，安装时不需要额外打孔适配，直接用M4沉头螺丝就能完成固定；内层滑动端的端部做了圆弧过渡处理，避免抽拉到位时硬碰撞产生异响，同时端部预留了连接件安装位，可以直接固定承载面板、幻灯片托架这类外接部件，不需要额外设计转接件。很多同类滑动构件在做长行程设计时，会出现伸出后下垂量超标的问题，这款构件在内外轨的配合面做了局部凸起的冲压加强筋，既减少了滑动面的接触面积降低推拉阻力，又提升了内层轨伸出后的抗弯能力，400mm全行程伸出时，端部下垂量可以控制在0.3mm以内，完全满足精密展示装置的平整度要求。

实际应用场景里，这类构件除了用在投影设备的幻灯片承载抽拉结构上，还可以适配小型设备的检修门抽拉、工控柜内的托盘滑动支撑、展示柜的活动层板导向，只要是侧装、需要平稳直线抽拉、承重在15kg以内的场景都能适配。设计时需要注意安装边界：固定端的安装面平面度要控制在0.2mm以内，否则强行锁附螺丝会导致外轨变形，直接影响滑动顺畅度；内外轨的配合间隙在建模时要预留0.1mm的装配公差，考虑到钣金件的冲压折弯回弹，不能按照零间隙做配合，否则批量生产时会出现部分构件滑动卡滞的问题。另外这款构件的表面做了镀锌钝化处理，常规室内环境下使用不会出现锈蚀问题，如果是在潮湿环境下使用，还可以在建模时预留表面喷塑的厚度余量，不需要修改主体结构就能适配不同的表面处理要求。

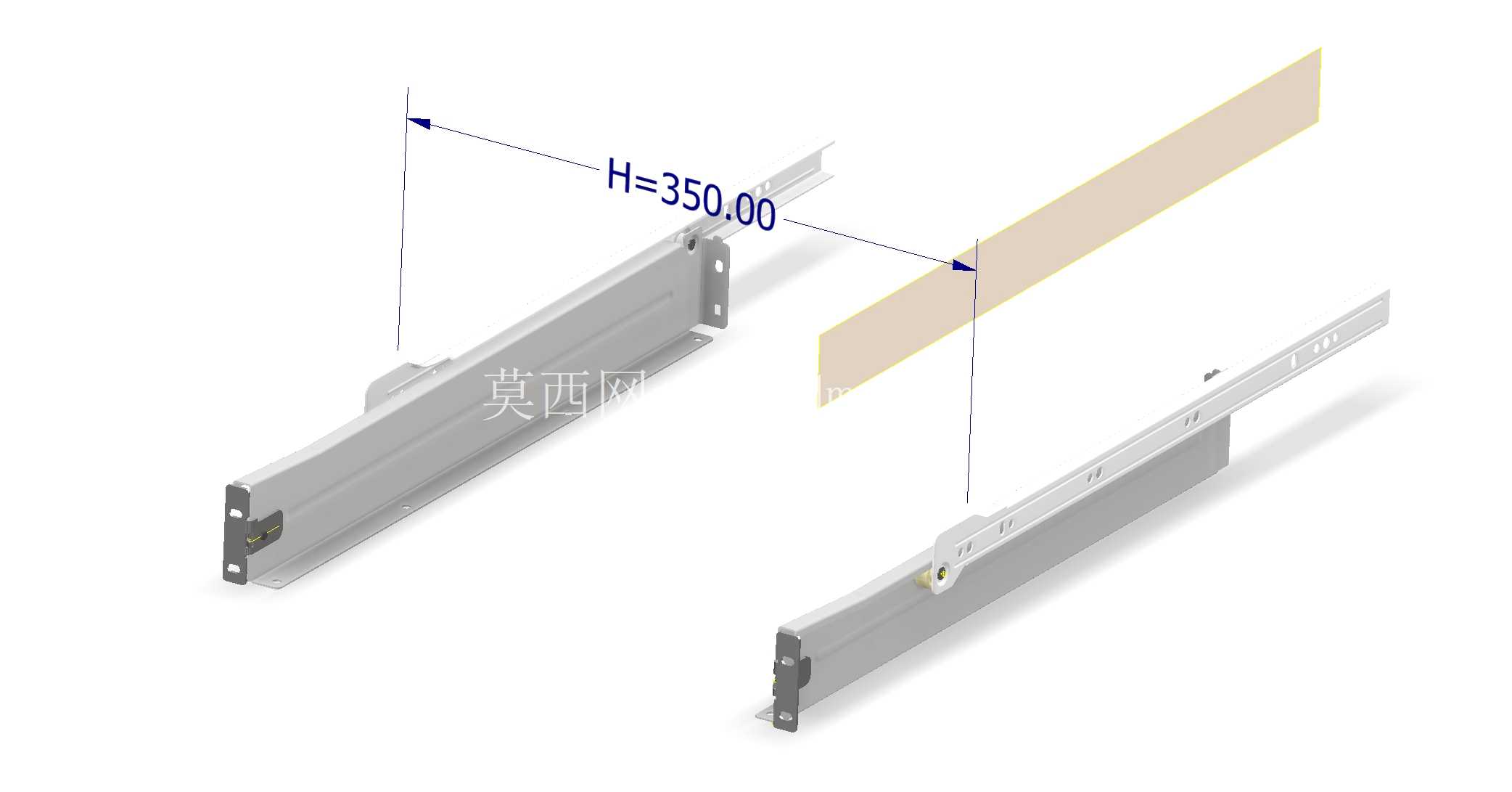

做三维建模时要特别注意几个关键尺寸的校验：首先是固定端的总长度，要和柜体内部的安装深度匹配，400mm行程的构件固定端总长是450mm，设计柜体时内部净深不能小于这个尺寸，否则会出现构件装不进去的问题；其次是滑动端的截面尺寸，这款构件的截面宽度是54mm，安装时两侧要预留1mm的间隙，避免和柜体侧板产生摩擦；最后是行程限位的位置，内层轨的尾部做了冲压限位凸点，和外轨端部的限位挡片配合，建模时不要随意修改这两个位置的尺寸，否则会出现抽拉脱轨或者行程不足的问题。很多新手设计师做这类滑动结构时，会直接照搬标准导轨的模型，不核对实际安装的干涉情况，最后生产装配时才发现螺丝和旁边的构件干涉，或者抽拉时碰到内部的线束，所以在装配体里要做全行程的干涉检查，模拟内层轨从完全闭合到完全伸出的整个过程，确认每个位置都没有干涉点再出工程图。

从冲压工艺的角度来看，这款构件的所有折弯内角都做了R0.5的圆角处理，既避免了折弯时出现开裂问题，也不会产生锋利的锐边，装配时不会划伤操作人员；构件上的所有安装孔都采用冲压成型，孔位精度可以控制在±0.1mm，不需要后续二次机加工，批量生产的效率很高，成本也比机加工的滑动构件低很多。做结构优化时，如果需要更大的承重，可以在外轨的背部增加加强筋的冲压结构，不需要增加材料厚度就能提升整体刚性，这也是钣金类滑动构件常用的优化思路，比单纯增加板材厚度的减重效果更好。
