汽车冲压模具用气举油缸结构设计

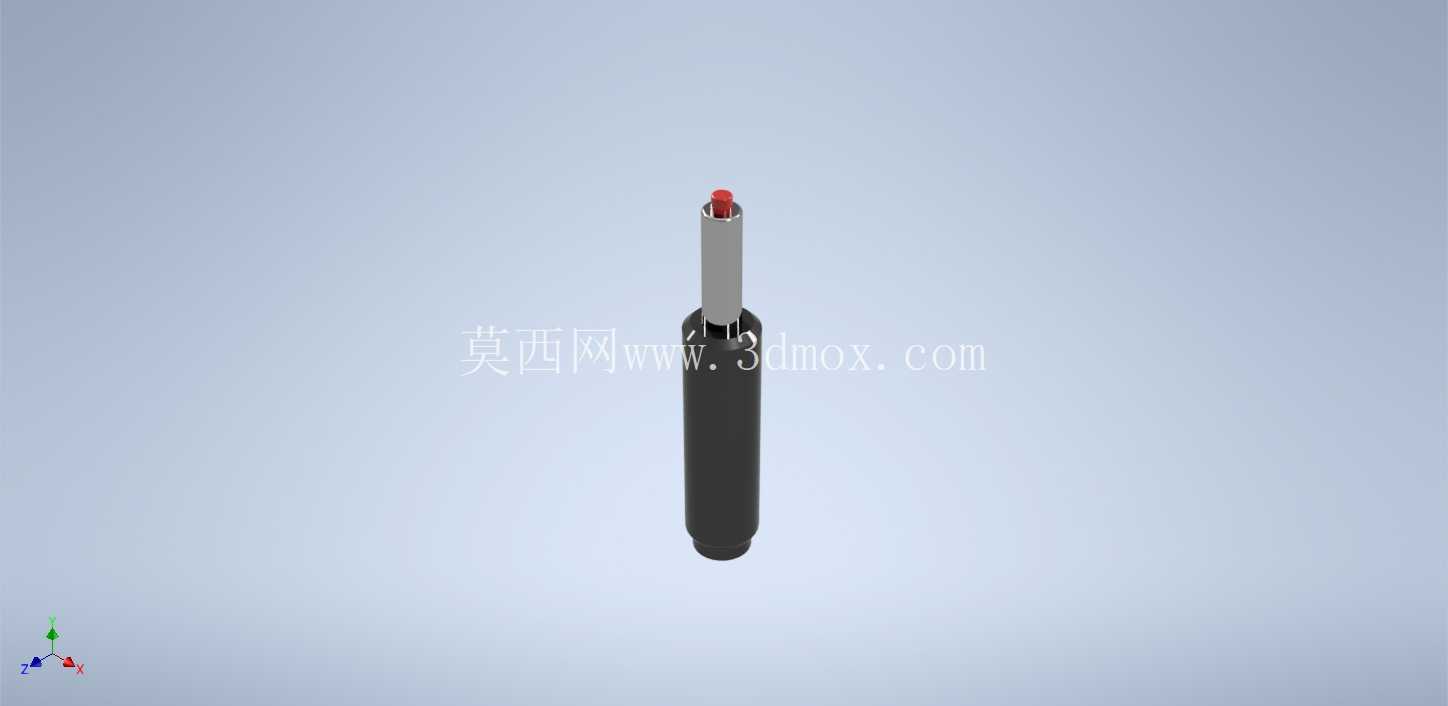

在汽车覆盖件冲压生产线上，气举油缸是安装在冲压模具下模座内部的核心举升元件，主要承担冲压工序完成后将成型工件从模具型腔内平稳顶出的功能，避免工件与下模型面发生剐蹭、卡滞，保障连续冲压节拍下的工件出料顺畅，尤其在深拉延、复杂型面的车门内板、引擎盖外板等覆盖件生产场景中，这类举升元件的动作稳定性直接影响整条冲压线的生产效率与工件成型质量。不同于常规液压油缸依赖外接液压站提供动力，气举油缸采用压缩气体作为动力源，响应速度更快，动作冲击更小，适配冲压车间现有压缩空气管网即可完成动力接入，无需额外铺设液压管路，能有效降低模具周边的管路布置复杂度，减少液压油泄漏带来的车间环境污染与工件污损风险。从结构设计逻辑来看，这款气举油缸采用单作用柱塞式结构，缸体采用高强度合金结构钢整体精加工而成，内壁做珩磨处理保证表面粗糙度达到Ra0.8以下，降低柱塞往复运动的摩擦阻力，同时提升密封件的使用寿命；柱塞杆表面做硬铬镀层处理，镀层厚度控制在0.03-0.05mm区间，硬度达到HV800以上，可抵御冲压生产环境中金属碎屑、粉尘的磨粒磨损，避免柱塞表面出现划痕导致的密封失效、气体泄漏问题。密封系统采用组合式密封结构，靠近缸口位置设置防尘圈阻挡外界杂质进入缸体内部，中间依次设置导向环、主密封圈、缓冲密封圈，导向环采用填充聚四氟乙烯材质，具备低摩擦、高耐磨的特性，可承受柱塞运动过程中的径向偏载，避免柱塞与缸体内壁直接发生金属接触磨损；主密封圈采用耐老化的聚氨酯材质，保证高低压工况下的气体密封性能，缓冲密封圈则用于吸收柱塞运动到行程末端时的冲击，避免柱塞与缸底发生刚性碰撞，降低动作噪音与结构疲劳损伤。安装边界方面，这款气举油缸采用外螺纹圆柱安装结构，缸体外圆加工有标准细牙安装螺纹，可直接旋入模具下模座的预制安装孔内，通过锁紧螺母完成轴向位置固定，安装时需保证缸体轴线与模具分型面保持垂直，垂直度公差控制在0.1mm/100mm以内，避免柱塞伸出时出现偏载导致的卡滞；整体外形为细长圆柱结构，径向占用空间小，可在模具下模的狭小空间内多点布置，根据工件的重量与型面分布调整布置点位，保证举升过程中工件受力均匀，不会出现倾斜、卡料问题。在实际选型匹配过程中，需要根据单次举升的工件重量、举升行程、冲压节拍来确定气举油缸的缸径与额定工作气压，常规汽车覆盖件冲压场景下，这款油缸的额定工作气压为0.4-0.6MPa，单缸额定举升力可覆盖500N-2000N区间，举升行程可根据模具的开模高度做定制化调整，柱塞伸出速度可通过接入管路的节流阀做无级调节，适配不同冲压节拍下的出料速度要求，避免举升速度过快导致工件弹出掉落，或是速度过慢影响生产节拍。气路接口设置在缸体底部，采用标准快插式气动接头，可直接与车间的压缩空气管路快速连接，管路接入前需做好气源过滤处理，避免压缩空气中的水分、杂质进入缸体内部，加速密封件老化磨损；日常维护过程中，只需定期检查柱塞表面的清洁度与密封件的磨损情况，按照冲压生产的维护周期在柱塞表面涂抹少量润滑脂即可，无需复杂的拆解维护，整体维护成本远低于常规液压举升元件。在三维建模过程中，这款气举油缸的模型严格按照实际加工尺寸构建，所有安装尺寸、配合公差、密封槽尺寸都与实际量产零件保持一致，结构工程师在进行冲压模具整体设计时，可直接调用该模型完成模座内部的布局设计，提前校验油缸安装位置与模具内部其他结构的干涉情况，模拟柱塞举升过程中的运动轨迹，避免实际加工装配时出现结构干涉问题，缩短模具的整体设计周期，减少后续试模阶段的结构修改工作量。不同于模具上的其他标准件，气举油缸的布置位置需要结合工件的重心分布、顶出受力点做针对性调整，模型中保留了所有安装调节结构的细节，方便工程师在装配环境中快速调整油缸的伸出长度与安装角度，匹配不同结构的冲压模具设计需求，保障模具整体结构的合理性与动作可靠性。
