方形顶盖球形底座冲压支撑构件

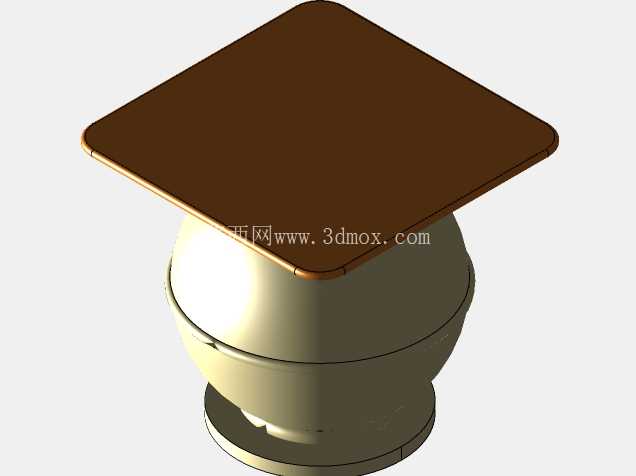

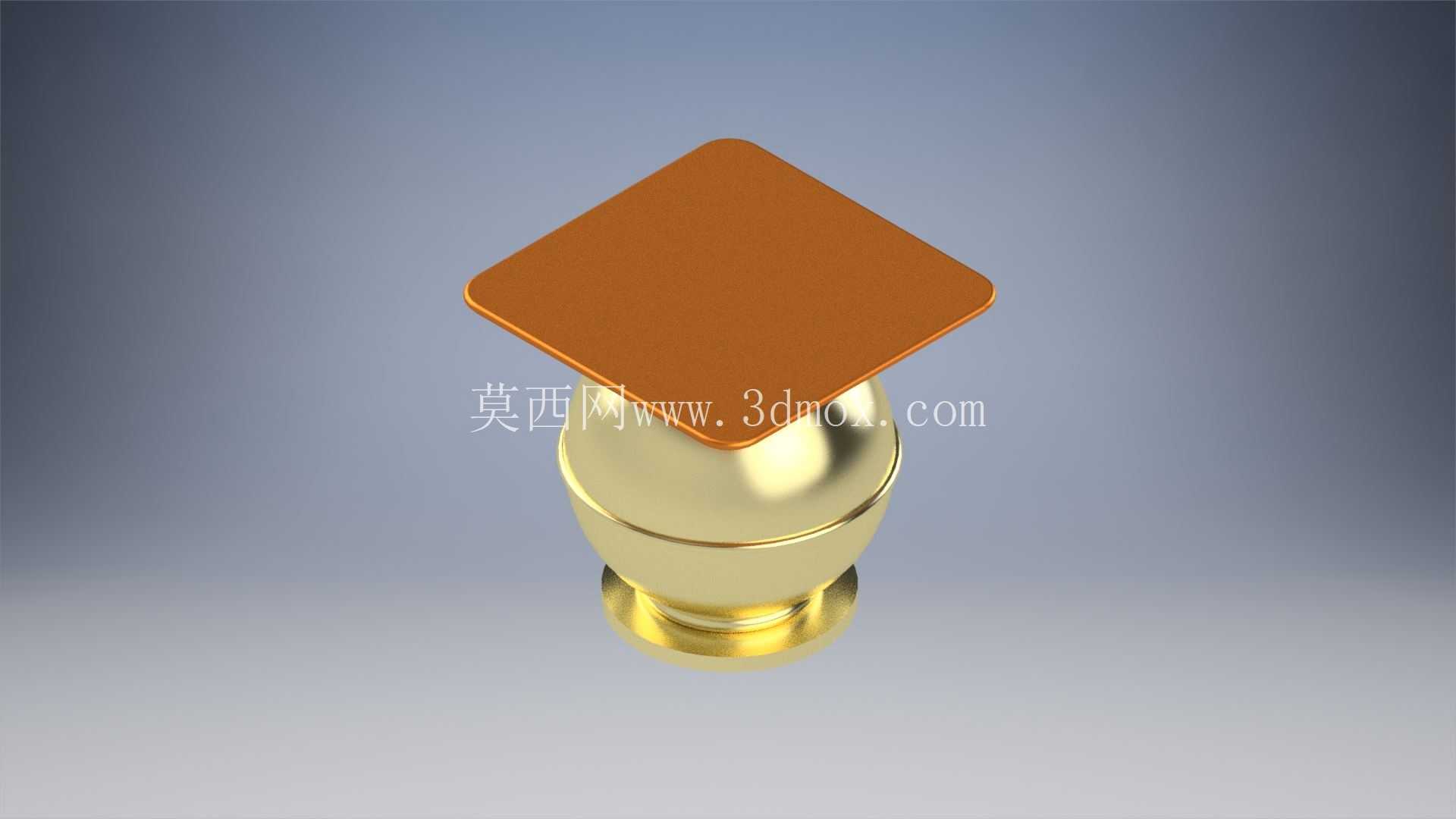

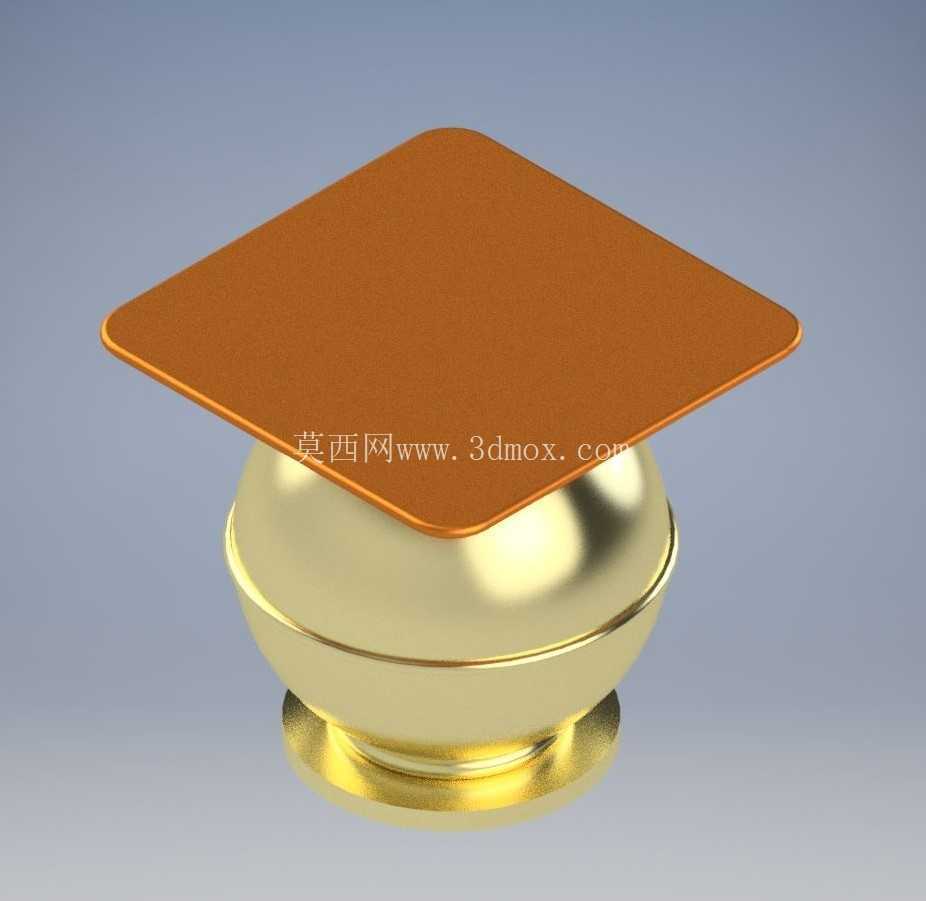

该构件主要应用于汽车冲压生产线的模具定位工位，作为小型冲压件的承载支撑单元使用，在连续冲压工序中承担坯料定位、成型后工件临时承托的功能，适配多工位级进模的工位间距要求，可直接嵌入模座的对应安装槽内，无需额外加装转接法兰。构件下部采用带环形卡槽的柱形基座设计，基座外径与模座安装孔采用H7/g6间隙配合，安装时直接插入预设孔位后，通过基座中部的环形凹槽配合卡簧完成轴向固定，可承受垂直方向最大1200N的冲压载荷，横向抗剪切力可达800N，满足高速冲压工况下的反复载荷冲击要求，不会出现基座移位或脱落问题。中部球形过渡段采用等壁厚曲面设计，壁厚均匀控制在2.5mm，曲面过渡圆角半径经过反复校核，既保证上部方形顶盖的受力均匀传递到下部基座，又避免应力集中导致的构件变形，球形段表面粗糙度达到Ra1.6，可减少冲压过程中坯料与构件接触时的刮擦，避免工件表面出现压痕或划伤。上部方形顶盖边缘做了R1.2的圆角处理，顶盖平面平面度公差控制在0.05mm以内，与冲压坯料的接触面积经过测算，刚好覆盖小型冲压件的定位支撑区域，不会因为接触面积过大影响坯料的成型流动，也不会因为接触面积过小导致支撑压强过大压伤坯料表面。设计过程中优先考虑了冲压成型的工艺可行性，整个构件的所有曲面拔模角度均控制在3度以上，无倒扣结构，可通过单工序冲压配合冷镦工艺完成成型，后续仅需做表面抛光和镀硬铬处理即可投入使用，加工工序少，量产成本低。安装边界方面，构件总高度控制在48mm，下部基座插入模座的深度为12mm，露出模座表面的高度为36mm，方形顶盖的对角线长度为32mm，相邻两个构件安装时的最小中心距可控制在35mm，适配密集排布的多工位模具安装需求，不会出现相邻构件干涉的问题。在实际冲压生产场景中，该类支撑构件通常成组使用，根据冲压件的外形轮廓排布在模具型面的对应位置，每个构件承担局部区域的支撑力，配合模具的压料板、卸料板完成坯料的压紧、成型、卸料全流程动作，球形过渡段的设计还可以在卸料过程中起到一定的导向作用，避免工件卡滞在模腔内部。构件的材质选用常用的45号钢，经过淬火处理后表面硬度可达HRC42-48，耐磨性能满足10万次以上冲压行程的使用要求，磨损后可直接快速更换，无需对模座进行二次加工，大幅降低生产线的维护停机时间。
