隐藏式可调搁板安装支架结构设计

在商用展陈、定制家居、工业设备内嵌储物单元的搭建场景里，外露的支撑构件往往会破坏整体视觉的连贯性，隐藏式搁板支架正是为解决这一工程痛点开发的支撑类五金构件。这款支架的核心设计逻辑，是在保证承重可靠性的前提下，将支撑结构完全隐藏于搁板内部，从外部观察仅能看到平整的搁板立面，无多余连接件外露，适配极简风展柜、嵌入式设备储物格、房车内嵌置物架等对外观整洁度要求较高的安装场景。

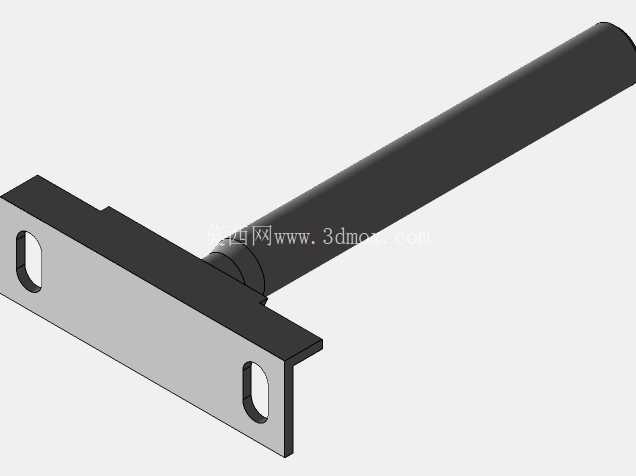

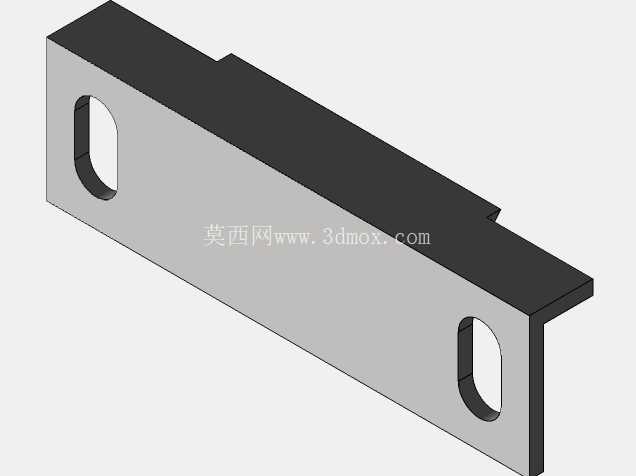

从结构组成来看，这款支架分为安装固定板与支撑圆杆两个核心部分，安装固定板采用Z型折弯结构，折弯边贴合安装基面（墙面、设备内壁、柜体侧板）时，可通过板件上的长圆孔完成固定，长圆孔的设计预留了水平方向的调节余量，安装时无需提前将孔位打得绝对精准，可在支架固定前微调水平位置，抵消基面打孔的位置误差，降低现场安装的对位难度。支撑圆杆与安装固定板采用垂直焊接固定，焊缝位置做了内凹处理，避免焊接凸起影响固定板与安装基面的贴合度，保证安装后支架无松动晃量。

功能特性上，这款支架支持安装后的高度与倾斜度微调，这一设计主要针对搁板加工存在厚度公差、安装基面存在平面度误差的实际工况：当多组支架共同支撑长尺寸搁板时，可通过调节各支架的固定位置，让所有支撑圆杆处于同一水平面上，避免搁板出现倾斜、局部受力不均导致的变形问题；针对需要轻微倾斜放置展品的展陈场景，也可通过调整支架的安装角度，让搁板呈现预设的倾斜角度，防止展品滑落。

安装边界方面，这款支架的支撑圆杆长度适配厚度不小于24毫米的搁板，安装时需要在搁板对应位置加工与圆杆直径匹配的盲孔，将搁板直接套入支撑圆杆即可完成搁板与支架的连接，无需在搁板表面额外拧入固定螺丝，保证搁板外观的完整性。安装固定板的折弯高度经过精准计算，当固定板完全贴合安装基面固定后，支撑圆杆的上表面与安装基面的垂直距离刚好匹配常规搁板的安装让位需求，不会出现搁板与基面之间留缝过大、或者搁板无法完全贴紧基面的问题。

从工程选型的角度来看，这类隐藏式支架的承重能力与支撑圆杆的直径、固定板的板材厚度直接相关，这款模型的结构参数经过受力校核，单组支架可支撑常规密度板材搁板上放置的中等重量物件，多组支架配合使用时可根据搁板长度均匀分布支撑点，避免搁板长期受力出现中部下挠的问题。在三维建模过程中，支架的各折弯角均做了微小的圆角处理，既避免板材折弯处出现应力集中导致的开裂问题，也能防止安装过程中尖锐边角划伤施工人员、刮花搁板或安装基面的饰面。

实际应用中，这类支架除了常规的家居、展陈场景，也可用于工业控制柜内的元件安装搁板、实验设备内的置物台搭建，隐藏式的结构不会占用柜内的额外操作空间，也不会干扰柜内线路、管路的排布。相较于外露的三角支架、层板托，这款支架的安装容错率更高，后期维护时只需将搁板沿支撑圆杆轴向抽出即可拆卸，无需反复拧动墙面固定螺丝，降低了后期调整搁板位置、更换搁板的施工难度。建模时对各配合面的公差做了合理预留，支撑圆杆的直径尺寸与搁板盲孔的配合采用间隙配合设计，既保证搁板安装后无明显晃量，也不会因为公差过紧导致搁板无法顺利套入，适配现场施工的加工精度条件。
