海福乐150N气撑式液压支撑杆结构设计

　　日常做家具结构配套设计时，这类150N规格的气撑是上翻门结构里的常用选型，多数应用在吊柜上翻门、小型设备检修翻盖、嵌入式电器舱门的支撑场景，核心作用是抵消门板自重，实现开启过程的匀速抬升、开启后的位置保持，以及关闭阶段的阻尼缓冲，避免门板快速下坠产生磕碰、夹手问题。从结构设计逻辑来看，这款气撑采用了封闭缸体搭配活塞杆的经典气动结构，内部充注惰性气体作为弹力介质，相比传统弹簧支撑，弹力输出曲线更平缓，不会出现开启初期阻力过大、末端弹力骤降的问题。

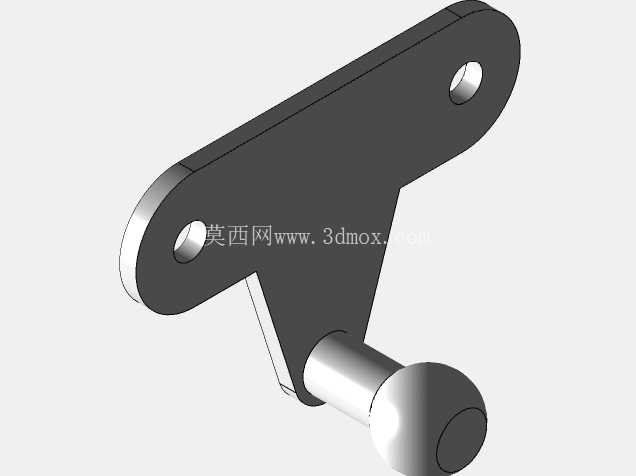

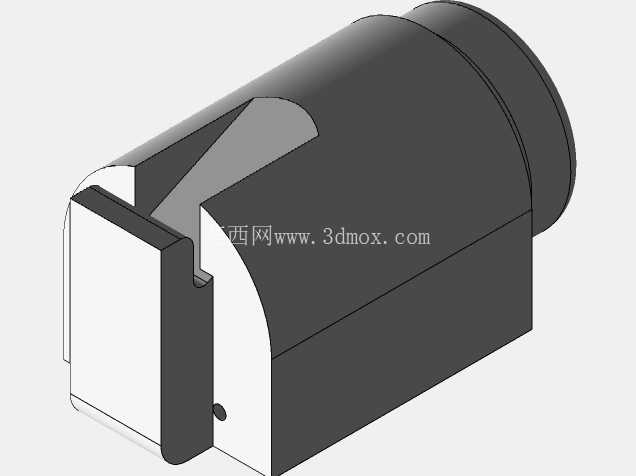

　　两端的连接接头采用了快装式卡扣结构，安装时不需要额外拧动复杂紧固件，直接对准预设的安装座卡入即可完成固定，接头自带多角度转动余量，能够适配门板开启过程中的角度变化，避免运动过程中出现卡滞、别劲的情况，减少杆体承受的径向剪切力，延长整体使用寿命。做三维建模时需要重点把控几个安装边界参数：首先是缸体与活塞杆的总伸展长度、闭合长度，这两个尺寸直接决定了门板的最大开启角度，通常上翻门开启角度控制在75到90度区间时，取放物品的操作空间最合理，设计时需要根据门板的高度、重量匹配对应的安装点位——缸体端固定在柜体内侧侧壁，活塞杆端固定在门板内侧靠近上沿的位置，两个固定点的相对坐标需要反复运动仿真验证，避免门板开启到最大角度时杆体达到行程极限出现硬顶，或是闭合时杆体与柜体内的层板、铰链发生干涉。

　　杆体本身的外径尺寸也需要纳入安装考量，尤其是窄边框铝框门的配套场景，要预留足够的杆体容纳空间，避免关门时杆体与边框发生碰撞。这款气撑的阻尼结构集成在缸体内部，关闭行程的最后15度左右会自动切入缓冲阶段，门板会缓慢贴合柜体，不会产生撞击异响，在实际选型时，150N的支撑力适配的是重量在4到6公斤区间的门板，如果门板宽度超过600mm，通常需要对称安装两根气撑来保证受力均匀，避免门板长期单侧受力出现变形、铰链错位的问题。

　　建模过程中对杆体表面的防滑限位环、端部接头的卡扣细节都做了还原，能够直接用于装配仿真、安装干涉检查，不需要二次修整结构细节，在做定制家具方案、小型设备舱门结构设计时，可以直接调取模型匹配整体布局，提前验证安装点位的合理性，减少现场安装时的调整工作量。
